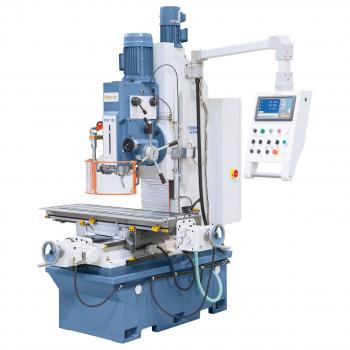

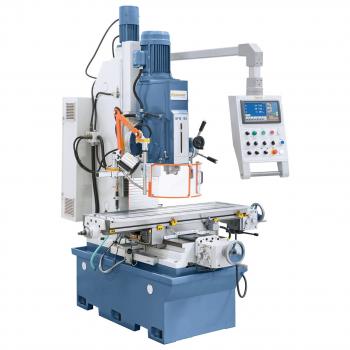

Bernardo Bettfräsmaschine BFM 180
Die massive Bettfräsmaschine BFM 180 ist für Bohr-, Fräs- und Senkarbeiten bestens geeignet. Durch die vielseitigen Anwendungsmöglichkeiten und dem umfangreichen Lieferumfang ist die Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, ...
- Höhenverstellung des Fräskopfes mittels Hubmotor über nachstellbare Schwalbenschwanzführung

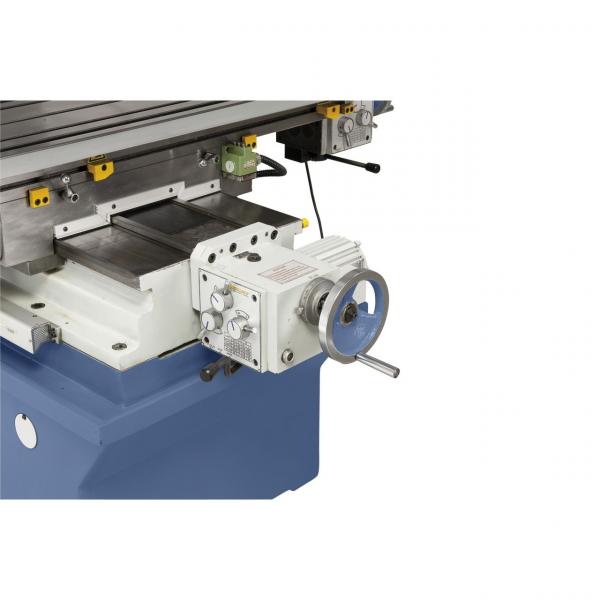

- Schnelle Tischverstellung in x- und y-Achse durch automatischen Tischvorschub mit Eilgang
- Erhöhte Produktivität durch serienmäßige Positionsanzeige in allen 3 Achsen
- Serienmäßig mit automatischem Pinolenvorschub von 0,1 / 0,15 / 0,3 mm/U
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Hoher Drehzahlbereich von 94 - 2256 U/min
- Umfangreiches Zubehör in der Grundausstattung enthalten
- Robuste, schwere Konstruktion für präzises Arbeiten
- Fräsen: Pinolenzustellung über Handrad
- Bohren: Pinolenzustellung über Sterngriff
Lieferumfang:

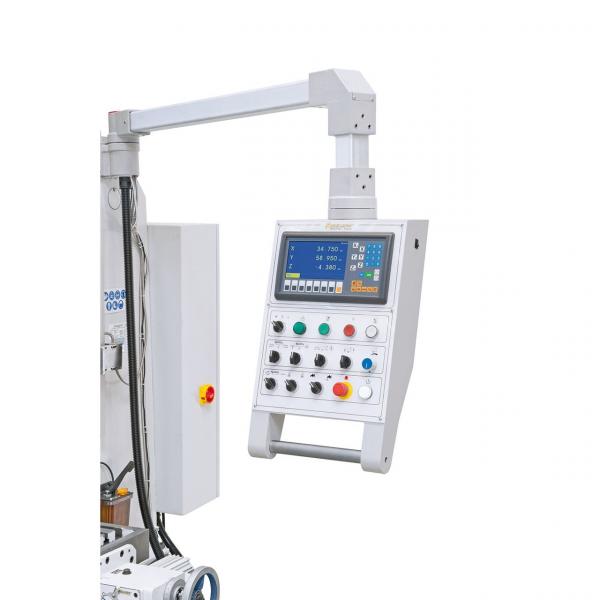

- 3-Achs-Positionsanzeige
- Bohrfutter mit Dorn
- Adapter ISO 40/MK 4, ISO 40/MK 3, ISO 40/MK 2
- Kombi-Aufsteckfräsdorn ISO 40 / 32 mm
- Kühlmitteleinrichtung
- Zentralschmierung
- LED-Maschinenleuchte
- Verstellbare Schutzeinrichtung
- Hubmotor für Fräskopf
Lieferbares Sonderzubehör:
- Pneumat. Werkzeugklemmung PD-150 / ISO 40 (Art.Nr.:53-1000A)
- Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
- Aufnahmeschaft für Plan- und Ausdrehkopf ISO 40 (Art.Nr.:25-1011)
- Fräser-Spannzangenfutter-Set ER 40, ISO 40, 3-25 mm, 16-tlg. (Art.Nr.:26-1011)
- Horizontal- u. Vertikalrundtisch HV 10 - 250 mm (Art.Nr.:27-1002)
- Schwenkbarer Rundtisch TSK 250 (Art.Nr.:27-1043)
- Halb-Universal-Teilkopf BS-1 (Art.Nr.:27-1046)
- Spannwerkzeugsortiment 58-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
- Zweiteiliger Maschinenschraubstock MS 160 (Art.Nr.:28-1020)
- Weitspann-Maschinenschraubstock FJ 150 (Art.Nr.:28-2087)
- Hydraulischer Maschinenschraubstock AH 150 mit Drehteller (Art.Nr.:28-2117)
- Hochdruck-Maschienschraubstock PHV 130 mit Drehteller (Art.Nr.:28-2120)
- Hochdruck-Maschinenschraubstock PHV 160 mit Drehteller (Art.Nr.:28-2121)
- Satz Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg. (Art.Nr.:42-1016)
- Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
- Planfräser 75° - diam. 125 mm / B 40 mm (Art.Nr.:42-1087)
- Kombi-Aufsteckfräsdorn ISO 40 / 40 mm (Art.Nr.:26-1060)
- Maschinenschuh NE 120 (Art.Nr.:53-2011)
- Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
Technische Daten
|
Tischgröße
|
1220 x 360 mm
|
|
Spindelaufnahme
|
ISO 40
|
|
Spindeldrehzahl vertikal
|
(16) 94 - 2256 U/min
|
|
Pinolenhub
|
180 mm
|
|
Pinolenvorschub
|
0,1 / 0,15 / 0,3 mm/U
|
|
Verfahrweg längs (x)
|
600 mm
|
|
Verfahrweg quer (y)
|
360 mm
|
|
Verfahrweg vertikal (z)
|
500 mm
|
|
Ausladung
|
370 mm
|
|
Spindelkopf Schwenkbereich
|
-45° bis +45°
|
|
Abstand Spindel / Tisch
|
110 - 610 mm
|
|
Vorschubbereich längs / quer
|
(8) 24 - 720 mm/min
|
|
T-Nutengröße
|
14 mm
|
|
Motorleistung
|
1,5 / 2,4 kW
|
|
Maschinenabmessung (B x T x H)
|
1770 x 1800 x 2320 mm
|
|
Gewicht ca.
|
1400 kg
|
