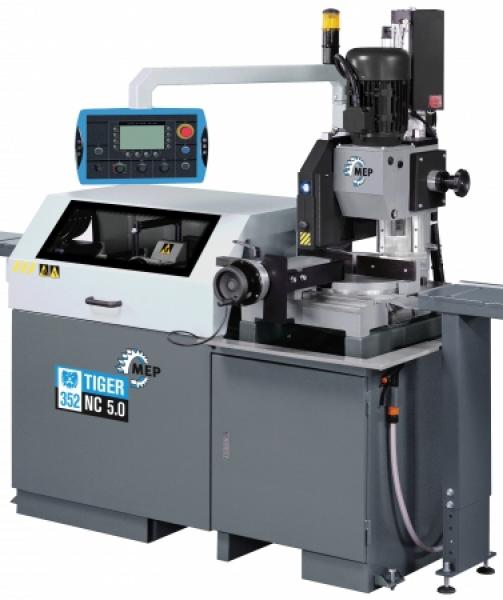

Zimmer MEP TIGER 352 NC 5.0 Metallkreissäge Vollautomat

Elektropneumatischer, vertikaler, lineargeführter Sägeautomat für den Einsatz von HSS - Sägeblättern, um Serienschnitte von 60° links bis 45° rechts auf Stahl auszuführen. Numerisch gesteuerte Sägemaschine mit der neuen MEP-50- Windows-basierten Steuerung. Einfache Bedienung und Kontrolle sämtlicher Schnittparameter in Echtzeit. Die Maschine arbeitet auch im halbautomatischen Zyklus. Materialvorschub mit Schrittmotor über Kugelumlaufspindel, die auf entgegengesetzte Kugellager montiert sind; Einzelhub 600 mm – wiederholbar, um jede Länge zu sägen. Einfache Programmierung – Schnittlänge und Stückzahl eingeben und „START“ drücken.

Die Maschine arbeitet auch im halbautomatischen Zyklus. CNC-Automat mit Multiprozessor und zwei mittels MEP – Steuerung, jüngster Generation gesteuerten Achsen, die es ermöglichen, bei der gleichen Materialstärke 1000 verschiedene Schnittprogramme, jedes mit anderer Schnittlänge und Stückzahl, zu programmieren.

• Neue zentralisierte Schaltkonsole auf einem Gelenkarm, damit das Bedienpersonal aus jeder Arbeitsstellung den Not-Aus-Schalter leicht erreichen kann.
• NEU: Feldbus-Kommunikationssystem (Modbus-Protokoll) mit doppeltem Mikroprozessor und Serialanschluss.
• Display mit 20 Zeichen x 4 Zeilen für die Anzeige der folgenden technischen Parameter: + Sägebandgeschwindigkeit + Anzahl der programmierten und ausgeführten Schnitte + Sägebandstärke + Vorschublänge + Schnittzeit + Amperemeter + Anzeige von über 100 Diagnostikmeldungen und Warnungen
• NEU: Anzeige und Eintragung der der Alarm- und Fehlermeldungen mit der Möglichkeit, die entstandenen Vorfälle anzuzeigen.
• NEU: Materialzuführung von 600 mm mit Schrittmotor und Kugelumlaufspindel, die auf Entgegengesetzte Kugellager montiert sind.
• NEU: Elektronischer Inverter für die ständige Regulierung der Banddrehzahl von 15 – 90 U/min. (Optional von 30 bis 150 U/min.)
• NEU: Niederspannungsschaltpult: Membrantastatur aus Polyester mit thermogeformten und hervorgehobenen Drucktasten und Betätigungskontrollsignal.
• Doppelter Zahnrädersatz für eine hohe Sägeleistung.
• Der Sägekopf gleitet auf Kugelumlauf-Linear-Doppelführungen.
• Koaxialzylinder mit Bypass-Ventil für das schnelle Annähern und potentiometrischer linearer Umwandler für das Ermitteln der Position des Kopfes.
• Hublauf des Sägebogens direkt vom Schaltpult aus programmierbar, zur Anpassung an das Schnittmaterial.
• Adaptive Steuerung der Schnittkraft.
• Drehtisch mit mittlerem Zapfen und Axiallager für eine präzise Durchführung der eingestellten Gehrungsschnitten.
• Pneumatischer Vertikalschraubstock.
• Elektrische Kühlmittelpumpe zur Kühlung und Schmierung des Sägeblatts.
• Späneräumbürste.
• Meldeleuchte für Programmende oder Notausstellung.
• HSS – Sägeblatt Ø 350 x 32 x 2,5 für Voll- und Profilmaterial.
• Vorbereitung für den Einbau eines Minimalmengenschmiersystem (OPTIONAL),nebst der herkömmlichen, serienmäßigen Schmierung mit Emulsionsöl.
• Werkzeug und Gebrauchsanweisung mit Ersatzteilverzeichnis.

Technische Daten Zimmer MEP TIGER 352 NC 5.0 Metallkreissäge Vollautomat

Motorleistung	3,0 kW
Banköffnung	190 mm
Bandmaße	350x32x2,5
Gewicht	680 kg
Geschwindigkeit	15 - 90 m/min.
Schnittfläche 0°	115 / 95 / 180x95
Schnittfläche 45° rechts	110 / 95 / 125x95
Schnittfläche 45° links	110 / 95 / 125x95
Schnittfläche 60° rechts	90 / 90 / 90x90
