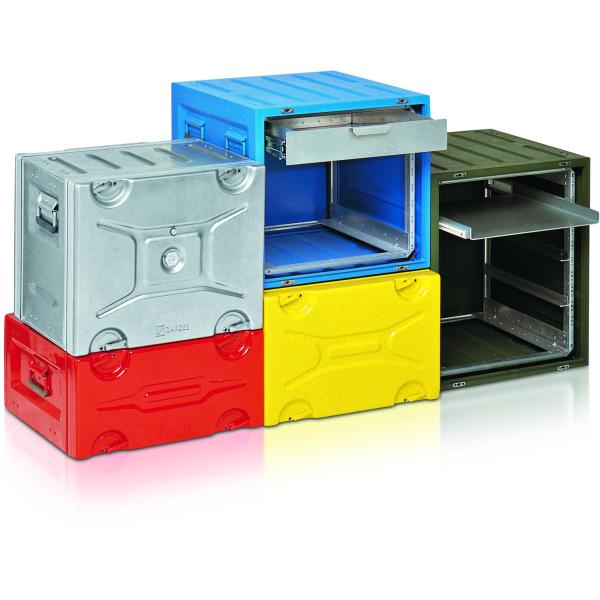

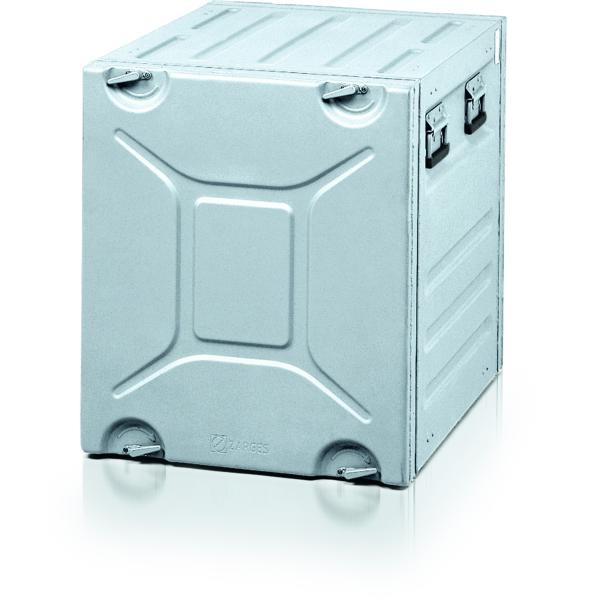

Produktdetails Zarges Mitraset Classic 19"-Gehäuse
Tragegehäuse für die Aufnahme von Elektronik-Geräten im 19“ Raster.
- Schutz vor mechanischen Belastungen wie Stöße, Schläge oder Schwingungen. Optional Schutz vor elektromagnetischen Störungen wie Radiowellen oder Blitzeinschlag möglich.
- Schutz vor Umwelteinwirkungen wie Hitze, Feuchtigkeit, Nässe oder Staub.
- Für Zuladungen bis 100 kg.
- 3 - 22 Höheneinheiten (HE), Nenntiefe (NT) 219 - 990 mm.
- Gehäuse der Nenntiefen 219 mm, 350 mm und 480 mm sind zueinander stapelbar.

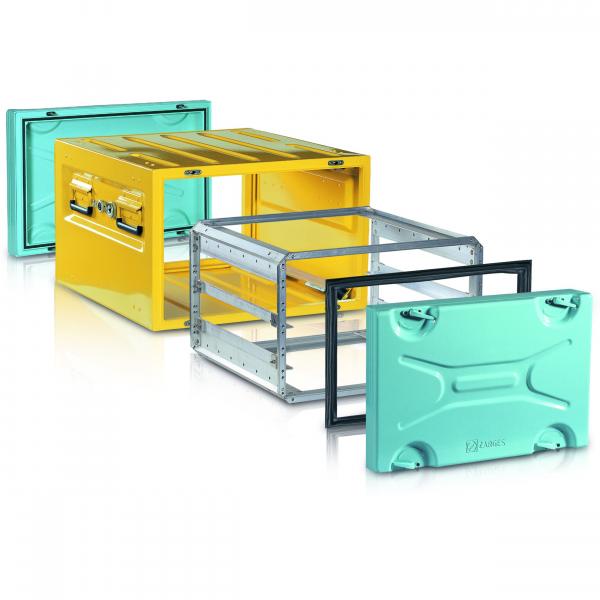

- Elastisch aufgehängter Schwingrahmen.
- Stapelsegmente am Gehäuse oben und unten.
- Seitenwände mit Vertiefungen für Fallgriffe.
- Vertiefung auch für den geschützten Einbau von Druckausgleichsventilen und Feuchtigkeitsanzeiger geeignet.
- Seriengehäuse zusätzlich mit Versteifungsausprägungen.

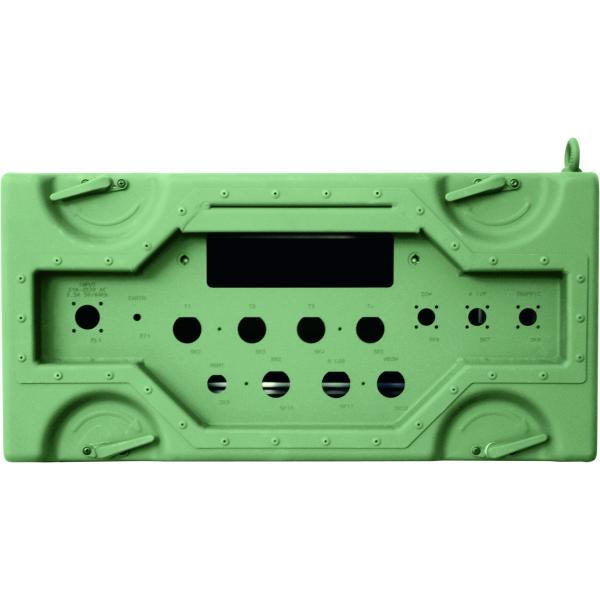

- Deckel mit Knebelschnellverschlüssen.
- Schutzart IP 65.
- Zulassung nach VG 95447.
- Getestet nach AECTP-Normen.
- Prüfung nach MIL-STD-810.
- Modifizierte Ausführung mit Prüfung nach MIL-STD-810 F.
- Prüfung der Schirmdämpfung nach MIL-STD-285.
- Sonderanfertigungen möglich.
- Weitere Größen auf Anfrage lieferbar. Gehäusehöhe mit Stapelfuß=Außenmaß (Nennmaß) + 11,5mm. Tiefe der Sonderdeckel je nach Ausführung.
- Auch als UN- zugelassene Gefahrgutverpackung lieferbar.
- Umfangreiche Sonderausstattung für zahlreiche Einsatzmöglichkeiten.
Alle Varianten Zarges Mitraset Classic 19"-Gehäuse
| Bestell-Nr. |
Außenmaß L x B x H |
Einbauhöhe |
Gewicht |
Nenntiefe |
| 45702 |
303 mm × 534 mm × 214,5 mm |
3 HE/U |
6,6 kg |
219 mm |
| 45708 |
303 mm × 534 mm × 259 mm |
4 HE/U |
7 kg |
219 mm |
| 45714 |
303 mm × 534 mm × 303,5 mm |
5 HE/U |
7,3 kg |
219 mm |
| 45726 |
303 mm × 534 mm × 392,5 mm |
7 HE/U |
7,8 kg |
219 mm |
| 45720 |
303 mm × 534 mm × 348 mm |
6 HE/U |
7,5 kg |
219 mm |
| 45732 |
303 mm × 534 mm × 437 mm |
8 HE/U |
8,2 kg |
219 mm |
| 45738 |
303 mm × 534 mm × 481,5 mm |
9 HE/U |
8,4 kg |
219 mm |
| 45744 |
303 mm × 534 mm × 526 mm |
10 HE/U |
8,6 kg |
219 mm |
| 45750 |
303 mm × 534 mm × 570,5 mm |
11 HE/U |
8,8 kg |
219 mm |
| 45756 |
303 mm × 534 mm × 615 mm |
12 HE/U |
9 kg |
219 mm |
| 45704 |
434 mm × 534 mm × 214,5 mm |
3 HE/U |
8,6 kg |
350 mm |
| 45710 |
434 mm × 534 mm × 259 mm |
4 HE/U |
9 kg |
350 mm |
| 45716 |
434 mm × 534 mm × 303,5 mm |
5 HE/U |
9,3 kg |
350 mm |
| 45722 |
434 mm × 534 mm × 348 mm |
6 HE/U |
9,6 kg |
350 mm |
| 45728 |
434 mm × 534 mm × 348 mm |
7 HE/U |
10 kg |
350 mm |
| 45734 |
434 mm × 534 mm × 437 mm |
8 HE/U |
10,3 kg |
350 mm |
| 45740 |
434 mm × 534 mm × 481,5 mm |
9 HE/U |
10,7 kg |
350 mm |
| 45746 |
434 mm × 534 mm × 526 mm |
10 HE/U |
11 kg |
350 mm |
| 45752 |
434 mm × 534 mm × 570,5 mm |
11 HE/U |
11,3 kg |
350 mm |
| 45758 |
434 mm × 534 mm × 615 mm |
12 HE/U |
11,6 kg |
350 mm |
| 45803 |
694 mm × 534 mm × 214,5 mm |
3 HE/U |
13,5 kg |
610 mm |
| 45804 |
694 mm × 534 mm × 259 mm |
4 HE/U |
14,1 kg |
610 mm |
| 45805 |
694 mm × 534 mm × 303,5 mm |
5 HE/U |
14,7 kg |
610 mm |
| 45806 |
694 mm × 534 mm × 348 mm |
6 HE/U |
15,2 kg |
610 mm |
| 45807 |
694 mm × 534 mm × 392,5 mm |
7 HE/U |
15,9 kg |
610 mm |
| 45808 |
694 mm × 534 mm × 437 mm |
8 HE/U |
16,6 kg |
610 mm |
| 45809 |
694 mm × 534 mm × 481,5 mm |
9 HE/U |
17,1 kg |
610 mm |
| 45810 |
694 mm × 534 mm × 526 mm |
10 HE/U |
17,5 kg |
610 mm |
| 45811 |
694 mm × 534 mm × 570,5 mm |
11 HE/U |
24,7 kg |
610 mm |
| 45812 |
694 mm × 534 mm × 615 mm |
12 HE/U |
18,6 kg |
610 mm |
| 45814 |
694 mm × 534 mm × 704 mm |
14 HE/U |
19,9 kg |
610 mm |
| 45816 |
694 mm × 534 mm × 793 mm |
16 HE/U |
23,8 kg |
610 mm |
| 45863 |
856 mm × 534 mm × 214,5 mm |
3 HE/U |
16,2 kg |
762 mm |
| 45864 |
856 mm × 534 mm × 259 mm |
4 HE/U |
16,8 kg |
762 mm |
| 45865 |
856 mm × 534 mm × 303,5 mm |
5 HE/U |
17,4 kg |
762 mm |
| 45866 |
856 mm × 534 mm × 348 mm |
6 HE/U |
17,9 kg |
762 mm |
| 45867 |
856 mm × 534 mm × 392,5 mm |
7 HE/U |
18,6 kg |
762 mm |
| 45868 |
856 mm × 534 mm × 437 mm |
8 HE/U |
19.3 kg |
762 mm |
| 45869 |
856 mm × 534 mm × 481.5 mm |
9 HE/U |
19.8 kg |
762 mm |
| 45870 |
856 mm × 534 mm × 526 mm |
10 HE/U |
20.2 kg |
762 mm |
| 45871 |
856 mm × 534 mm × 570.5 mm |
11 HE/U |
20.8 kg |
762 mm |
| 45872 |
856 mm × 534 mm × 615 mm |
12 HE/U |
21.3 kg |
762 mm |
| 45874 |
856 mm × 534 mm × 704 mm |
14 HE/U |
22 kg |
762 mm |
| 45876 |
856 mm × 534 mm × 793 mm |
16 HE/U |
23.8 kg |
762 mm |
| 45878 |
856 mm × 534 mm × 882 mm |
18 HE/U |
25.6 kg |
762 mm |
