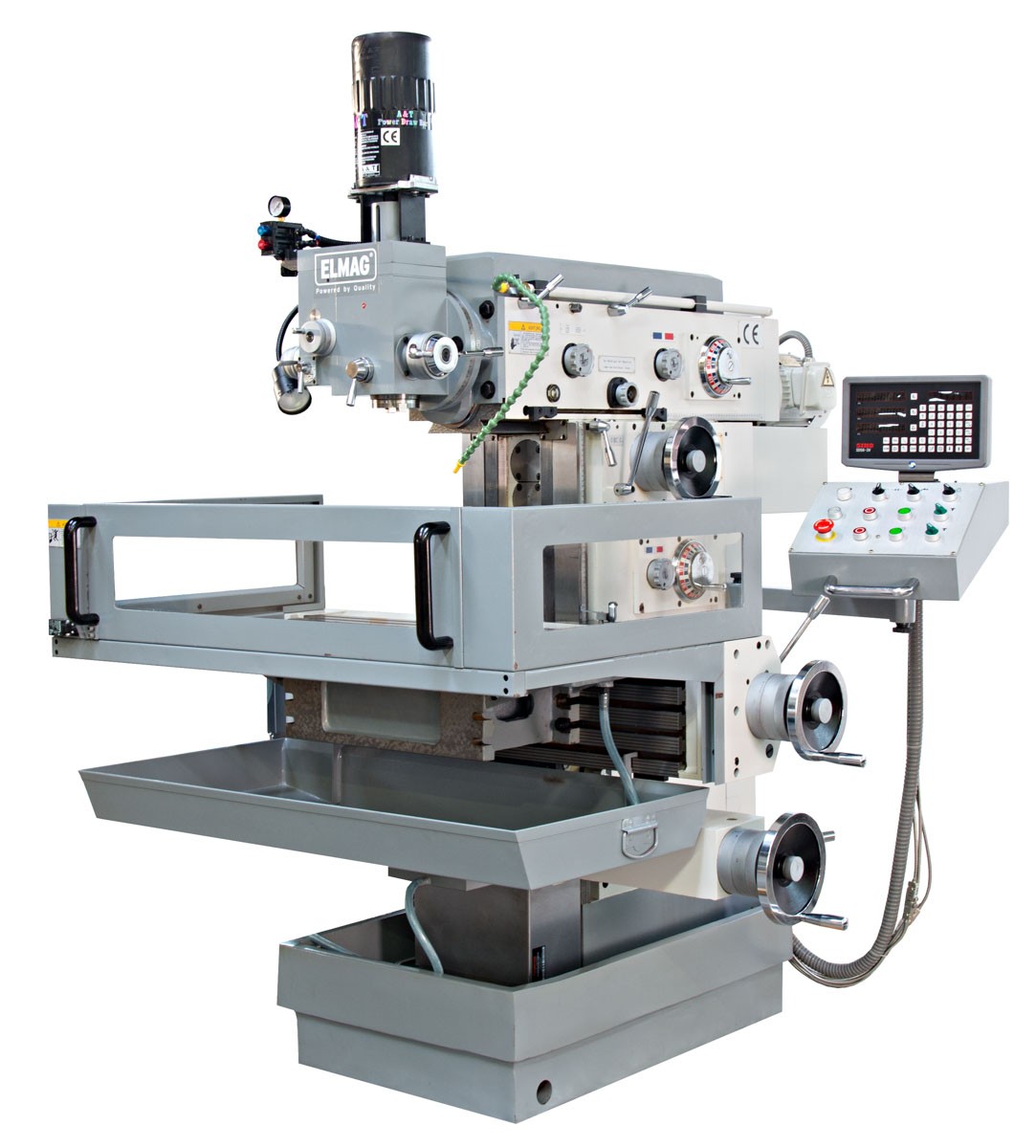

Produkt-Highlights ELMAG WFM 510 Werkzeugfräsmaschine
Die universelle Werkzeug-Fräsmaschine

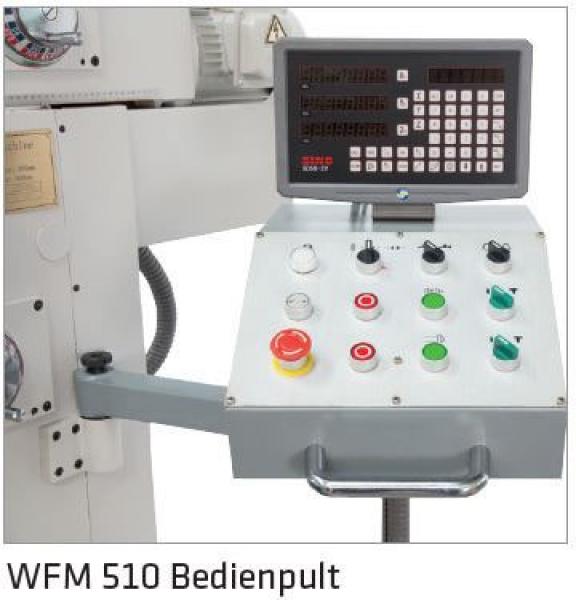

Ergonomie, Funktionalität und Vielseitigkeit zeichnen dieses Bearbeitungszentrum aus! Die groß dimensionierte und exakt verarbeitete Fräsmaschine ermöglicht Fräsarbeiten mit höhcster Präzision. Durch ihre serinemäßig überkomplette Ausstattung eignet sich die WFM 510 perfekt für Instandhaltung, Werkzeugbau, Formen-, Musterbau und Ausbildung. Die WFM 510 ist mit einem automatischen Pinolenvorschub und einer pneumatischen Werkzeugspanneinrichtung serienmäßig ausgestattet. Drei automatisch angetriebene Fräsachsen ermöglichen die Herstellung von Werkstücken mit höchster Oberflächenqualität. Der Maschinenkorpus in schwerer Gussausführung garantiert ein vibrationsarmes Arbeiten und hohe Genauigkeit. Für horizontale Fräsarbeiten kann der schwere Fräskopf weggeschwenkt werden. Das ergonomisch gefomte Bedienpult, inklusiv der integrierten digitalen Positionsanzeige SINO, ermöglicht Zustellungen im fünf tausendstel Bereich. der großzügig ausgeführte Frästisch mit einer Späneschutzeinhausung erlaubt Spezialanwendungen mit großen Teilapparaten, Rundtischen und Sonderspannmittel. Durch die Dosiervorrichtung der integrierten Kühlmitteleinrichtung werden lange Stanzeiten der Werkzeuge erreicht.
Serienausstattung ELMAG WFM 510 Werkzeugfräsmaschine
- Digitale Positionsanzeige SINO SDS6-3V
- 2 Fräsdorne lang 35, 40 mm
- 2 Kombi-Fräsdorne 22, 27 mm
- 3 Reduzierhülsen MK 2, 3, 4
- Spannzangenset 4, 5, 6, 8, 10, 12, 14, 16 mm mit Spannzangenfutter
- Werkzeugsatz
- Bedienungsanleitung / CE
Technische Fakten ELMAG WFM 510 Werkzeugfräsmaschine
- Automatikvorschub und Eilgang X/Y/Z
- Fräsleistung Ø 125 / 40 mm
- Kubatur 1.050 x 700 x 445 mm
- Spindelausladung 135-520 mm
- Tischweg X x Z 500 x 350 mm

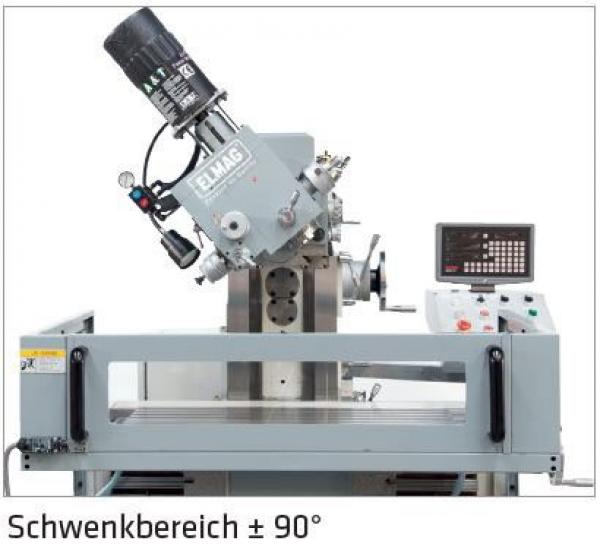

- Schwenkbarer Fräskopf ± 90°
- Einfache Umrüstung auf Horizontalfräse
- Antriebsmotor 3.000 W, 400 V
- Drehzahlbereich 40 - 2.000 UpM
- Rechts- und Linkslauf
- Frässpindeln mit Präzisionslager
- Anzugsspindel für hohe Sicherheit
- Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
- Kreuztisch X/Z und Fräskopfschlitten Y mit 18 Vorschubstufen und Eilgang
- Zentralschmierung
- Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- LED-Frästischbeleuchtung
- Mit digitaler Positionsanzeige SINO
Technische Daten ELMAG WFM 510 Werkzeugfräsmaschine
- Bohrleistung in Stahl: 50mm
- Fräsleistung Planfräser: 125mm
- Fräsleistung Schaftfräser: 40mm
- Spindelaufnahme (Drehspindel): ISO 40
- Drehzahlbereich: 40 - 2000 UpM
- Drehzahlstufen: 18
- Pinolenhub: 60mm
- Frästischnuten / Breite x Abstand: 8 / 14 x 45mm
- Verikaltischnuten / Breite x Abstand: 5 / 14 x 45mm
- Spindelausladung: 135 - 520mm
- Fräskopf Schwenkbereich: ± 90°
- Pinolenabstand Tisch min./max.: 0 - 400mm
- Horizontalspindelabstand Tisch: 35 - 435mm
- Frästischfläche: 800 x 400mm
- Tischweg X x Z: 500 x 350mm
- Vertikaltischfläche: 950 x 250mm
- Vorschübe X/Y/Z: 10 - 500mm/min
- Vorschubstufen X/Y/Z: 18
- Eilgänge X/Y/Z: 1200mm/min
- Motorleistung: 3000W
- Vorschubantrieb X/Y/Z: 1500W
- Kühlmittelpumpe: 90W
- Netzanschluss: 400 / 50-60V/Hz
- Kubatur: 1050x700x445mm
- Länge x Breite: 1500 x 2100mm
- Höhe: 1820mm
- Gewicht: 2200kg
