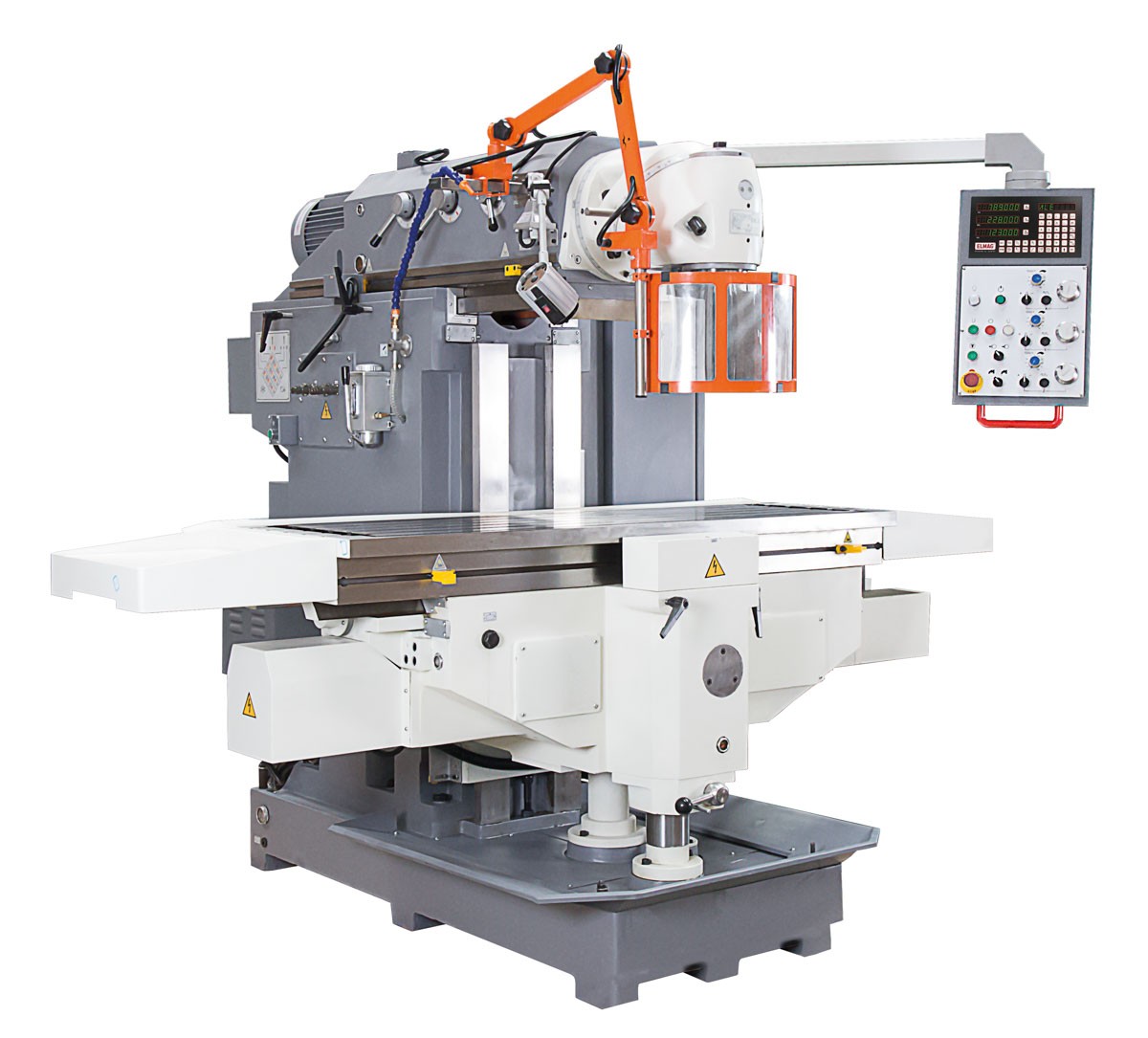

Produkt Highlights ELMAG UFM 1600 SERVODRIVE Universal Fräsmaschine
SERIENAUSSTATTUNG
- Digitale Positionsanzeige SINO SDS6-3V
- Werkzeugsatz
- Bedienungsanleitung / CE
Technische Fakten ELMAG UFM 1600 SERVODRIVE Universal Fräsmaschine
- Stufenloser Antrieb der X/Y/Z-Achse über Servo-Motoren
- Eilgang der X/Y/Z-Achse

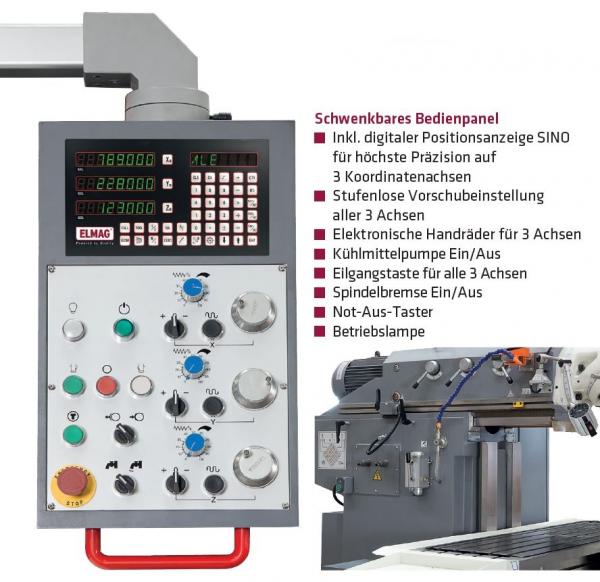

- Digitale 3-Achsen Positionsanzeige SINO
- Stufenlos schwenkbarer Fräskopf
- Magnet-Spindelbremse
- Automatische Zentralschmierung
- Gehärtete und geschliffene Zahnräder
- LED-Frästischbeleuchtung
- Integriertes Kühlmittelsystem mit Rücklauf
- Kugelumlaufspindeln in allen 3 Achsen
- Präzisions-Vorschub durch elektronische Handräder
- Stabile und verwindungssteife Gusskonstruktion mit Stützsäule für konstante Präzisionsarbeiten bei hohen Werkstückgewichten
- X-Achse mit Schwalbenschwanzführung
- Y/Z-Achse mit Vierkantführung
Technische Daten ELMAG UFM 1600 SERVODRIVE Universal Fräsmaschine
- Fräsleistung Planfräser: 150 mm
- Fräsleistung Schaftfräser: 50 mm
- Kubatur: 1.600x500x525 mm
- Spindelaufnahme (Drehspindel): ISO 50
- Drehzahlstufen: 27
- Drehzahlbereich: 30 - 2.050 UpM
- T-Nuten / Breite x Abstand: 5 / 18 x 80 mm
- Spindelausladung: 55 - 750 mm
- Fräskopf Schwenkbereich. ± 180°
- Pinolenabstand Tisch min./max.: 25 - 525 mm
- Tischbelastbarkeit: 1.800 kg
- Frästischhub: 500 mm
- Frästischfläche: 1.600 x 500 mm
- Tischweg X x Y: 1.200 x 700 mm
- Vorschübe X/Y: 10 - 1.000 mm/min
- Vorschubstufen X/Y: stufenlos
- Eilgang X/Y: 2.200
- Vorschub Z: 5 - 500 mm/min
- Drehmoment: 15/15/18 Nm
- Motorleistung: 7.500 W
- Netzanschluss: 400/50-60 V/Hz
- Länge x Breite: 2.475x2.260 mm
- Höhe: 2.100 mm
- Gewicht: 5.000 kg
