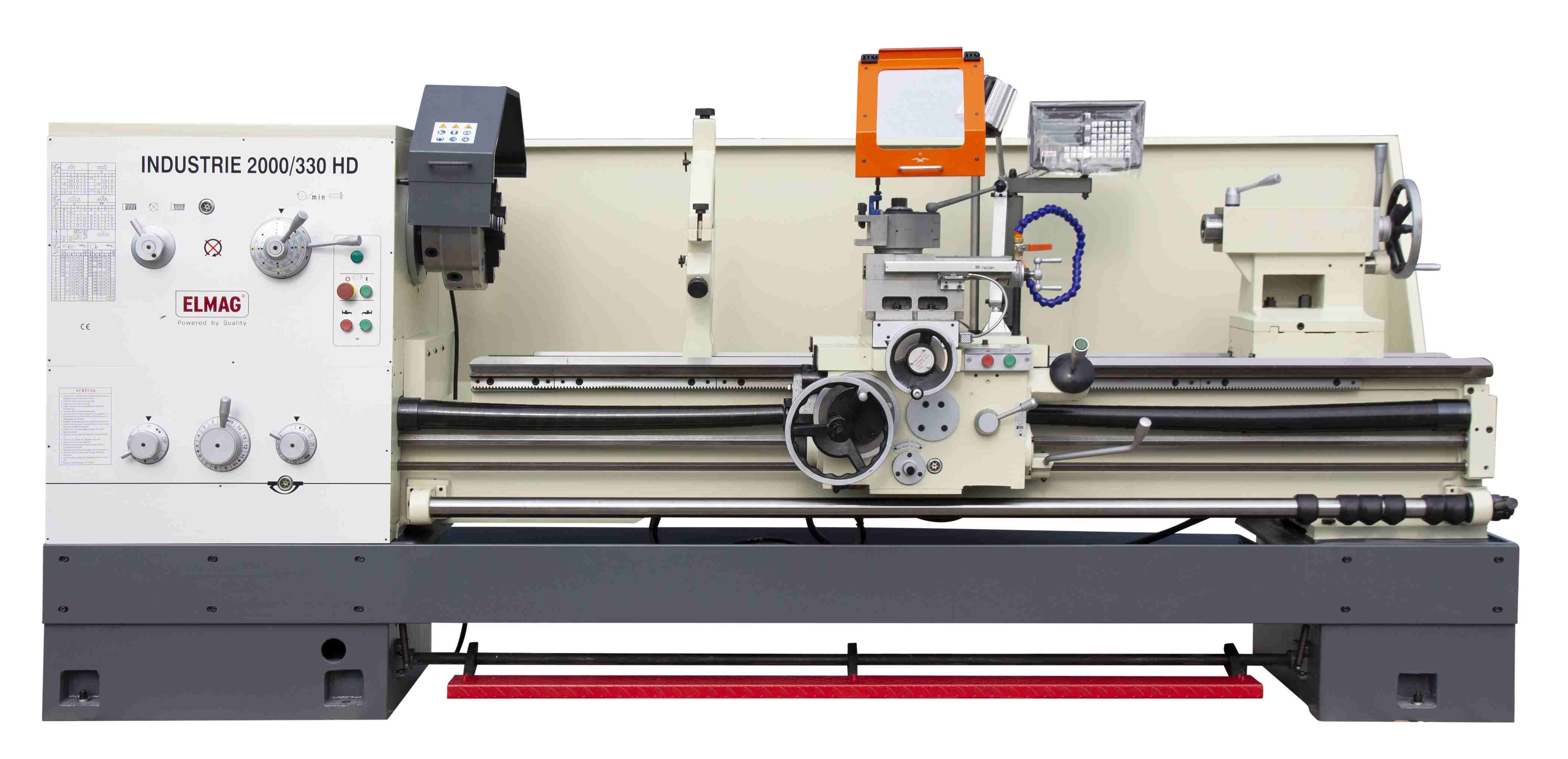

Produkt-Highlights ELMAG INDUSTRIE 1500/330 HD Universal-Drehmaschine
PRODUKTBESCHREIBUNG
Die Universaldrehmaschinen INDUSTRIE 330 HD sind die richtige Antwort, wenn es um die präzise Bearbeitung von extra schweren, großen Maschinen-, Stahl-, Behälterbau- und Gussformteilen geht. Mit vier Spitzenmodellen dieser mächtigen Maschinenklasse bietet ELMAG® eine perfekte Auswahl an.
Ein superstarkes Antriebsaggregat liefert 7.500 Watt Power für ein leicht schaltbares Hochleistungs-Spindelgetriebe mit 12 Drehzahlstufen im bzw. gegen den Uhrzeigersinn. Eine Öldruckschmierung sorgt für höchste Präzision und Laufruhe der Drehspindel. Alle Getrieberäder bestehen aus
gehärtetem Chromnickelstahl, sind präzisionsgeschliffen, besonders langlebig und laufruhig.
Superharte, präzisionsgeschliffene Prismenführungen (> HB 400) tragen einen, den Anforderungen entsprechend, schweren Werkzeugschlitten. Dank eines Eilgangsmotors ist er mühelos und rasch verschiebbar. Die Zugspindelschaltung erfolgt über eine einstellbare Rutschkupplung. Der massive Reitstock wird mittels eines Kurbelvortriebs bewegt und besitzt eine Einstellvorrichtung für den Pinolenvorschub. Die INDUSTRIE 330-HD-Modelle sind sehr gut für einen Plug&Play-Start ausgestattet, u.a. mit einem Schnellwechel-Stahlhalter-Set für raschen Werkzeugwechsel und mit einer digitalen Positionsanzeige von SINO für höchste Präzision und Effizienz bei der Einzelteil- und Serienfertigung.
SPEZIELLES
- Elektromagnetische Drehspindel-Fußbremse
- Längs- und Querschlitten mit Eilgangsantrieb
- Zugspindel mit einstellbarer Rutschkupplung
- Leitspindel mit Überlastschutz
- Werkzeugschlitten mit Zentralschmierung
- Längsanschlag für Automatikstopp
- Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- Mit digitaler Positionsanzeige SINO
STANDARDS
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen gehärtet (> HB 400) und präzisionsgeschliffen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Drehspindel mit Öldruckschmierung
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Schaltwelle für Drehspindel-Rechts- und Linkslauf
- Vorschubumkehrschaltung
- Werkzeugschlitten mit Schlossmutter und Zentralschmierung
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung und Kurbelvortrieb
- Drehmaschinengenauigkeit nach DIN 8606
SERIENAUSSTATTUNG
- Digitale Positionsanzeige SINO SDS6-3V
- RÖHM-Dreibacken-Drehfutter Ø 315 mm
- Vierbacken-Planscheibenfutter Ø 400 mm
- Aufspannscheibe Ø 610 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MC
- Gewindeuhr und Wechselrädersatz
- LED-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
SONDERZUBEHÖR
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz „Camlock“ 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
Technische Daten ELMAG INDUSTRIE 1500/330 HD Universal-Drehmaschine
Spitzenweite
1.500 mm
Spitzenhöhe
330 mm
Drehdurchmesser über Bett
660 mm
Drehdurchmesser über Schlitten
420 mm
Drehdurchmesser ohne Brücke
870 mm
Maschinenbettbreite
400 mm
Brückenlänge
230 mm
Querschlittenweg
360 mm
Oberschlittenweg
145 mm
Drehmeißelquerschnitt, max.
25 x 25 mm
Drehfutteraufnahme
D1 - 8
Spindelaufnahme (Drehspindel)
MK 6
Spindelbohrung
105 mm
Drehzahl
36 - 1.600 UpM
Drehzahlstufen
12
Längsvorschübe
(52) 0,063 - 2 mm/U
Quervorschübe
(52) 0,027 - 1,07 mm/U
Gewindemaß metrisch
(22) 1 - 14 mm
metrische Modulgewinde
(18) 0,5 - 7 mm
Zollgewinde, Gänge G
(28) 1/4 - 56 G/'
Zoll Modulgewinde, Gänge G
(24) 1/4 - 56 G/'
Leitspindelsteigung
12 mm
Leitspindeldurchmesser
40 mm
Pinolenaufnahme
MK 5
Pinolendurchmesser
75 mm
Pinolenweg
150 mm
Motorleistung
7.500 W
Eilgangsantrieb
250 W
Kühlmittelpumpe
125 W
Netzanschluss
400/50-60 V/Hz
Länge (gesamt)
3.000 mm
Breite (gesamt)
1.100 mm
Höhe (gesamt)
2.450 mm
Gewicht
3.200 kg
Hochwertigste Qualität der Maschinen von ELMAG
Profitieren Sie von einer 2 Jahre ELMAG Garantie
Zubehör für ELMAG-Maschinen auf Anfrage
