Produkthighlights ELMAG Hydraulische Ausklinkmaschine EKN6
Smarte Stanze

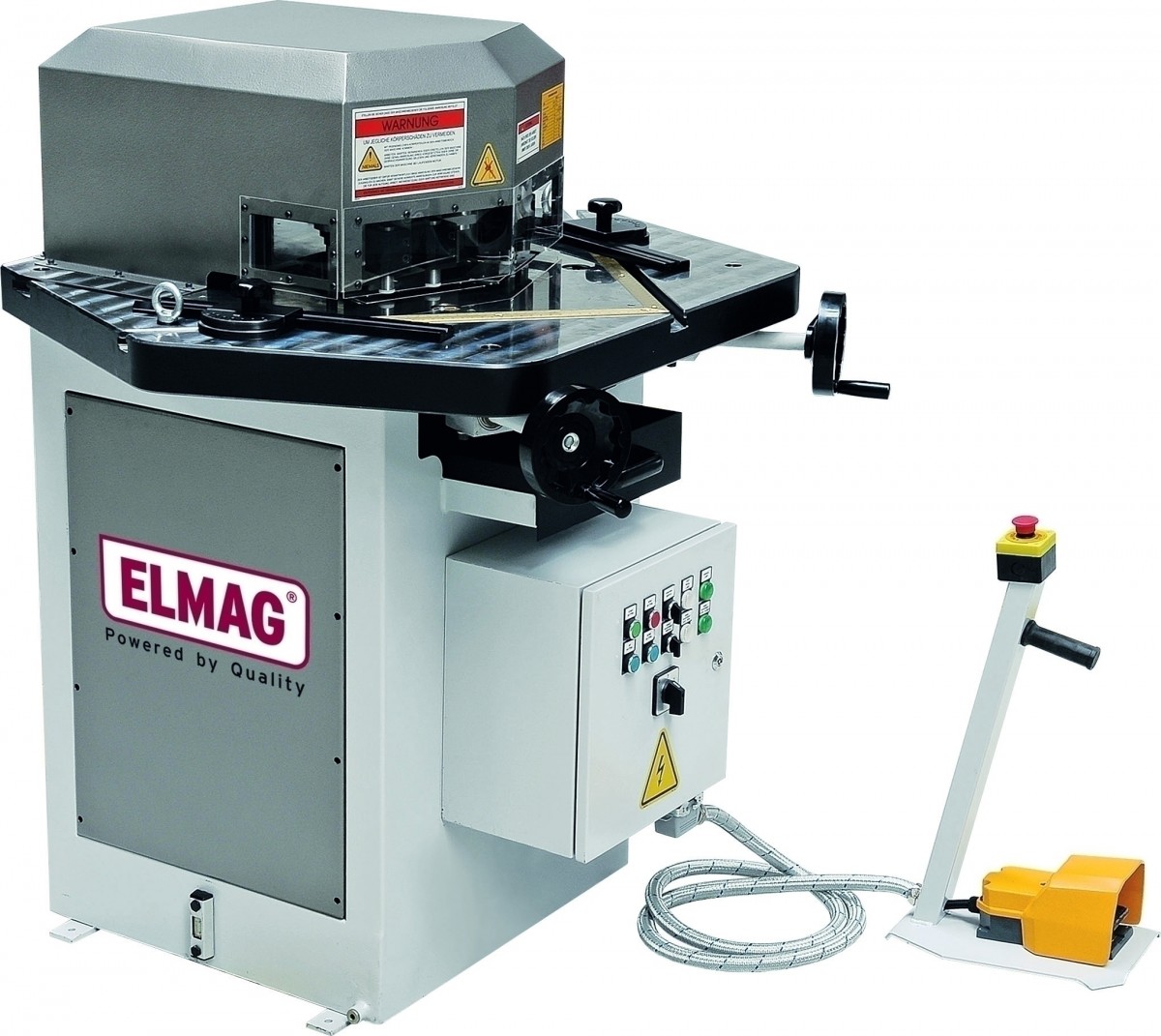

Die EKN 6 ist eine kompakte, schnell laufende Scherschneidmaschine für das Ab- und Ausschneiden, Ausklinken, Gehrungs- und Winkelschneiden von Flachstahl, Fein- bis Grobblech. Zentrum der Maschine ist das hydraulisch angetriebene Stanzmesser. 200 x 200 mm groß, Spezialstahl gehärtet und geschliffen, mit extra starkem Stanzrahmen, automatischer Schnittspalteinstellung und einstellbarem Stanzhub. Sicheren Halt des Werkstücks geben vier hydraulische Niederhalter hinter sicherem Plexiglas. Arbeitsdruck 200 bar, wartungsfreie Hydraulik von Hoerbiger.
Robustes Industriedesign
Die EKN 6-Ausklinkmaschine besteht aus einer robusten, langlebigen Stahlkonstruktion. Das bei Stanzarbeiten auftretende Biegemoment wird über statisch und dynamisch hervorragend stabilisierte Aufnahmeträger abgeleitet. Der robuste Stahlarbeitstisch bietet eine für das Werkstückhandling optimierte, feingeschliffene Oberfläche mit versenkten Messinglinealen, T-Nuten und verstellbaren Seitenanschlägen.
Einfach bedienbar
Die Schnittwinkeleinstellung 30° bis 140° erfolgt an zwei Handrädern, der Stanzvorgang wird an der Maschine oder am Fußpedal der Bediensäule ausgelöst.
Einsatzbeispiele ELMAG Hydraulische Ausklinkmaschine EKN6
- Maschinenbau
- Stahlbau
- Schlossereien
- Schmieden
- Behälterbau
- Isolierbetriebe
- Spenglereien
- Lüftungsbau
Serienausstattung ELMAG Hydraulische Ausklinkmaschine EKN6
- Stanzmesser 200 x 200 mm
- Vier hydraulische Niederhalter
- Plexigals-Schutzabdeckungen
- Zwei einstellbare Seitenanschläge
- Mobile Bediensäule mit Not-Aus
Technische Fakten ELMAG Hydraulische Ausklinkmaschine EKN6
- EKN 6 für Einzelteilfertigung und Kleinserienproduktion
- Stanzleistung Max.
- S235 - 60° bis 140° - 6 mm
- S235 - 30° bis 59° - 4 mm
- Edelstahl - 60° bis 140° - 3 mm
- Edelstahl - 30° bis 59° - 2,5 mm
- Stanzmesser 200 x 200 mm
- Vier hydraulische Niederhalter
- 30 Stanzhübe pro Minute
- Arbeitsdruck 200 bar
- Zwei einstellbare Seitenanschläge
- Mobile Bediensäule mit Not-Aus und Fußpedal-Auslöser
Technische Daten ELMAG Hydraulische Ausklinkmaschine EKN6
| Baustahl S235, 60° - 140° / 30° - 59° |
6 / 4 mm |
| Edelstahl, 60° - 140° / 30° - 59° |
3 / 2,5 mm |
| Stanzwinkel |
30 - 140 ° |
| Stanzhub max. |
30 mm |
| Arbeitsdruck |
200 bar |
| Stanzmesserlänge |
200 mm |
| Stanzmesserbreite |
200 mm |
| Maschinentischlänge |
1150 mm |
| Maschinentischbreite |
610 mm |
| Antriebsmotor |
4000 W |
| Netzanschluss |
400/50 V/Hz |
| Öltankvolumen |
48 l |
| Länge |
1150 mm |
| Breite |
1156 mm |
| Höhe |
1440 mm |
| Gewicht |
1050 kg |
