Produkt-Highlights ELMAG HSG 400/800 AL Flächenschleifmaschine
Präzises Flächenschleifen
MSG- und HSG-Flächenschleifmaschinen sind für das Feinschleifen (Finishen) von Metalloberflächen konzipiert. Sie ermöglichen die präzise Fertigung von toleranzhaltigen Dicht-, Lauf- und Passungsflächen.
Hohe Schleifqualität und Genauigkeit
Das Feinschleifen erfordert einen vibrationsarmen Schleifvorgang mit hoher Rundlaufgenauigkeit. MSG- und HSG-Modelle sind daher auf einem schweren Gusseisensockel aufgebaut. Die Schleifspindel läuft in hochwertigen Präzisionslagern. Die Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar. Ein Auswuchtstand gehört mit zum Lieferumfang. Alle Modelle sind mit einer Zweiachs-Positionsanzeige von SINO ausgestattet. Dieses Messsystem (Anzeigegenauigkeit 0,001 mm) ermöglicht die präzise Zustellung des Schleifkopfes und des Schleiftisches und bietet eine hervorragende Produktionsleistung auch im Manuellbetrieb. Bei AL- und ALV-Modellen sorgt eine automatische Zentralschmierung mit Schmierdruckpumpe für konstanten Leichtlauf auf allen Führungsbahnen und Leitspindeln.
Optimales Handling

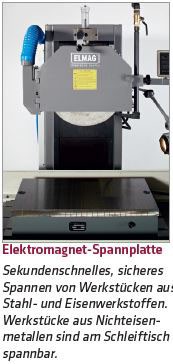

Rasches Spannen, Lösen und Entmagnetisieren der Werkstücke - die Elektromagnet-Spannplatte als Kernstück der Maschine erleichtert das Werkstückhandling, ist äußerst zeitsparend und bietet bei Serienfertigung höchstmögliche Durchsatzleistung und Wiederholgenauigkeit.
HSG 400/800 AL - 5.500 W
Extra schwere, halbautomatische Flächenschleifmaschine.
Serienausstattung ELMAG HSG 400/800 AL Flächenschleifmaschine
- MSG/HSG Flächenschleifmaschine
- Elektromagnet-Spannplatte
- Entmagnetisierfunktion
- Schleiftisch-Spritzschutz
- SINO Zweiachs-Positionsanzeige
- Schleiftisch-Handrad Längsantrieb
- Schleiftisch-Handrad Querzustellung
- Schleifkopf-Handrad Vertikalzustellung
- Automatischer Längsantrieb hydraulisch
- Eilgangsantrieb quer - Tippbetrieb
- Automatische Querzustellung, stufenlos
- Eilgangsantrieb vertikal - Tippbetrieb
- Digitalzähler Vertikalzustellung
- Digitalzähler Schleifdurchgänge
- Steuerpanel schwenkbar
- Automatische Zentralschmierung mit Ölfüllung
- Hydraulikaggregat mit Ölfüllung
- Halogen-Arbeitslampe
- Schleifscheibe und Schleifscheibenflansch
- Abziehvorrichtung mit Feinzustellung
- Schleifscheibenschutz mit Endausschalter
- Schleifscheiben-Auswuchtstand
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör (optional) ELMAG HSG 400/800 AL Flächenschleifmaschine
- Kühlmittelpumpe und Absaugeinrichtung
- Kühlmittelreinigungsanlage magnetisch
- Schleifscheibe 200x13x31,75 mm
- Schleifscheibe 200x20x31,75 mm
- Schleifscheibe 350x40x127 mm
Technische Fakten ELMAG HSG 400/800 AL Flächenschleifmaschine
- Hochleistungsmaschine mit hohem Drehmoment, Drehzhal 1.450 UpM
- Digitalzähler für automatische Vertikalzustellung und Schleifdurchgänge
- Automatische Rückstellung des Schleifkopfs nach Bearbeitungsende
- Werkstückgröße 800x400x400 mm
Technische Daten ELMAG HSG 400/800 AL Flächenschleifmaschine
- Werkstück- / Schleiftischbreite max.: 400mm
- Werkstück- / Schleiftischlänge max.: 800mm
- Werkstückhöhe max.: 400mm
- Schleifscheibendurchmesser: außen: 350 mm / innen: 127mm
- Schleifscheibenbreite: 40mm
- Schleifscheibendrehzahl: 1450 UpM
- Schleifgeschwindigkeit (max. zulässig): 27 (32)m/s
- Abstand bis Spindelmitte: 580mm
- Traglast mit Spannplatte: 500kg
- T-Nutanzahl x -breite: 3x14mm
- Längshub max.: 910mm
- Schleiftisch-Eilgang quer: 990mm/min
- Schleifkopf-Eilgang vertikal: 240mm
- Automatische Vertikalzustellung: 6Stufen
- Handrad Verstellung/Umdrehung: 1mm
- Schleifspindelantrieb: 5500W
- Automatischer Längsantrieb hydraulisch: 2200W
- Automatische Querzustellung/Eilgang: 40W
- Eilgangsantrieb vertikal: 250W
- Automatische Vertikalzustellung/Eilgang: 0W
- Zentralschmierung: 20W
- Kühlsystem: (125)W
- Absaugung: (370)W
- Netzspannung: 400/50-60V/Hz
- Länge: 3600mm
- Breite: 2400mm
- Höhe: 1890mm
- Gewicht: 3800kg
