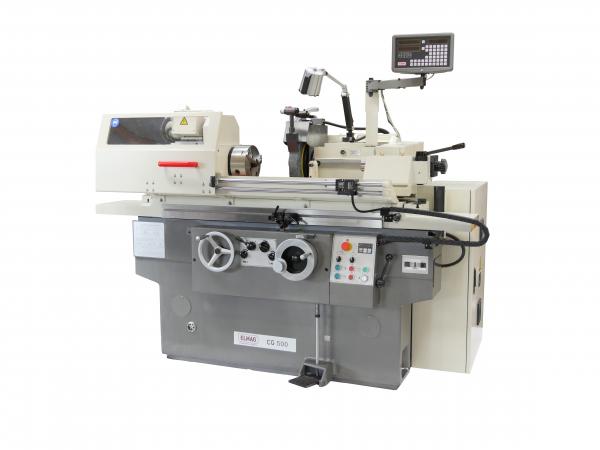

Produkthighlights ELMAG CG 800 Rundschleifmaschine
inkl. 2-Achs-Positionsanzeige 'SINO', Betriebsbereit: inkl. Ölfüllung, entkonserviert (entfettet), komplett montiert und Probelauf durchgeführt
PRÄZISES SCHLEIFEN AUSSEN UND INNE
Die Rundschleifmaschinen der Serie CG bearbeiten Wellen und Bohrungen auf 0,001 mm genau. Sie werden für das Präzisionsschleifen von gehärteten Oberflächen, äußeren und inneren Lagersitzen, Passungs-, Lauf- und Gleitflächen eingesetzt.
Zur Herstellung von Schleifflächen an Wellen ist die Drehspindel absperrbar ausgeführt.
GROSSER EINSATZBEREICH
- Die CG Rundschleifmaschinen ermöglichen die Bearbeitung von Wellen ab Durchmesser 8mm bis 320 mm und von Bohrungen ab 13 mm bis 100 mm.
- Durch Drehung des Spindelstocks bzw. des Schleiftisches sind Schleifwinkel bis 45-0-45° bzw. konische Verläufe bis 3 bzw. 9° erzielbar.
- Die Schleiflänge des automatischen Längsvorschubs ist einstellbar. Kürzere Schleiflängen müssen - genauso präzise und einfach - manuell gefahren werden. Das maximal zulässige Werkstückgewicht beträgt 80/150 kg.
- Stufenlose Drehzahlen bieten ausreichend Spielraum zur Einstellung einer optimalen Schleifgeschwindigkeit. Die Längsvorschubgeschwindigkeit ist zwischen 0,1 bis 4 m/min stufenlos einstellbar.
MIT SINO POSITIONSANZEIGE
Die Maschinen sind mit einem SINO Mess- und Anzeigesystem ausgestattet (Genauigkeit 0,001 mm). Die Schleifscheibe ist daher kontrolliert und äußerst präzise zustellbar.
EINFACHE BEDIENUNG

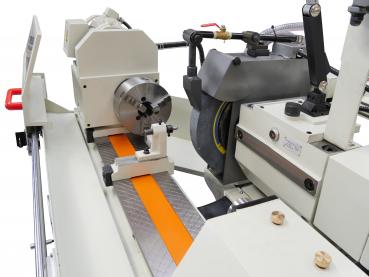

Die Werkstückspannung erfolgt an einem Dreibackenfutter, an einer Mitnehmerscheibe oder zwischen Spitzen. Der Reitstock ist hydraulisch schließbar. Dünne Werkstücke werden durch eine Sehlünette unterstützt.
Die Maschine ist mit einem Eilgangsantrieb für die Längs- und Querachse ausgestattet und bietet im Manuell- und Automatikbetrieb eine sehr einfache Bedienung:
- Werkstück spannen
- Drehzahl einstellen
- Spindelantrieb und Schleifscheibenmotor einschalten
- Kühlmittelpumpe einschalten
- Schleifscheibe an das Werkstück anstellen
- Schleifabtrag einstellen
- Längsvorschub manuell mittels Handrad betätigen oder
- Längsvorschub einstellen und Automatikbetrieb einschalten
Serienausstattung ELMAG CG 800 Rundschleifmaschine
- Digitale Positionsanzeige SINO
- Schleifscheibe
- Schleifscheiben-Abziehvorrichtung (Dresser)
- Schleifscheiben-Auswuchtwelle
- Innenrundschleifwerkzeuge Ø 10/16 mm
- Spannstangen für Innenrundschleifwerkzeuge
- Morsekonus MK 4
- Dreibackenfutter und Futteraufnahme
- Stehlünette
- Kühlschmiersystem und Hydraulikaggregat
- Halogen-Maschinenlampe
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör ELMAG CG 800 Rundschleifmaschine
- Schleifscheiben-Set komplett Artikel-Nr. 82670
Technische Daten ELMAG CG 800 Rundschleifmaschine
- Schleifdurchmesser außen max. / min.: 200/8 mm
- Schleifdurchmesser innen max. / min.: 100/13 mm
- Schleiflänge außen max. / min.: 800/- mm
- Werkstückgewicht max.: 80 kg
- Spitzenhöhe: 135 mm
- Spindelaufnahme / Reitstock Morsekonus: MK 4
- Spindelstock-Oberteil Drehwinkel: 0 - 45 °
- Drehspindel-Drehzahl stufenlos: 0 - 1650 UpM
- Spannbackenfutter-Ø: 200 mm
- Schleifscheiben-Ø außen max. / min.: 400/- mm
- Schleifscheiben-Ø innen: 203 mm
- Schleifscheibenbreite: 50 mm
- Reitstockpinole Spannweg: 25 mm
- Werkstücklänge max.: 850 mm
- Längsvorschub-Geschwindigkeit max. / min.: 4/0,1 m/min
- Schleiftischwinkel im/gegen Uhrzeigersinn: -3/+8 °
- Innenrundschleifwerkzeug max.: 50x40x16 mm
- Innenrundschleifwerkzeug min.: 45x34x10 mm
- Innenrundschleifwerkzeug Drehzahl max.: 16000 UpM
- Kühlmittelpumpe Förderleistung: 16 l/min
- Schleifstockmotor Leistung: 5,6 kW
- Netzanschluss: 400/50 V/Hz
- Länge: 3.000 mm
- Breite: 1.600 mm
- Höhe: 1.500 mm
- Gewicht: 3.000 kg
