Produkteigenschaften Bernardo VMC 940 + Siemens Sinumerik 808D Advanced 16

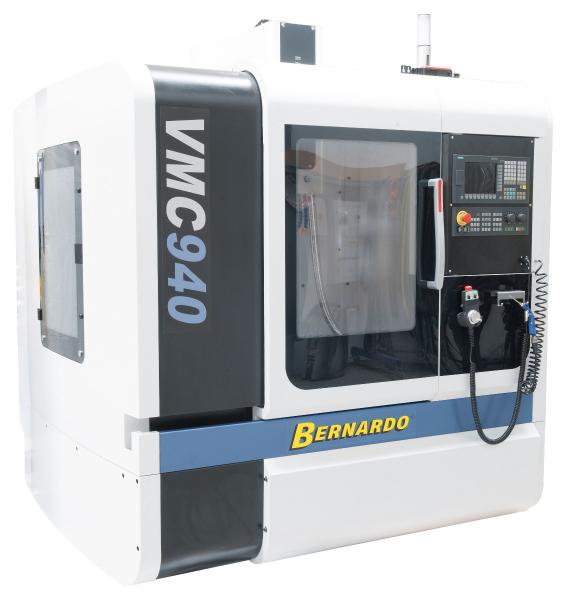

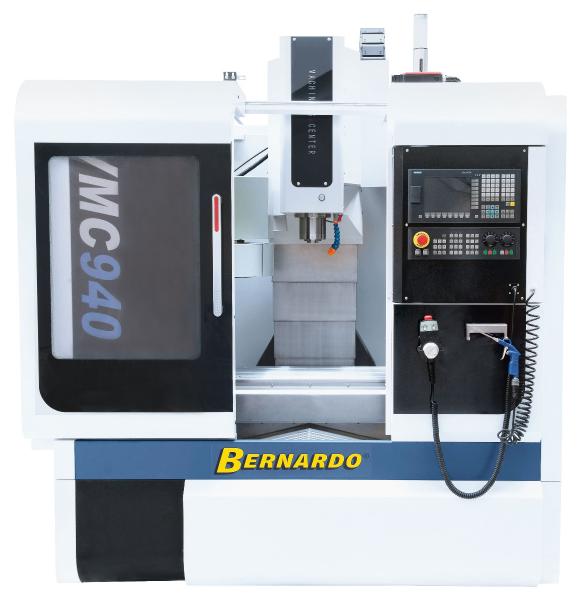

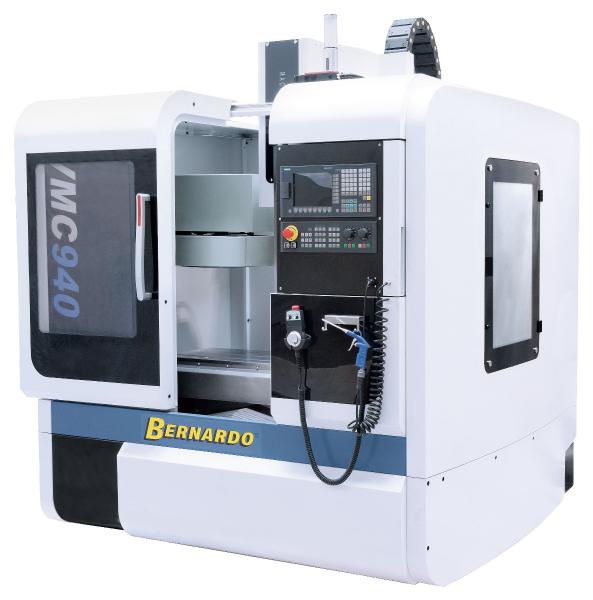

Das CNC-Vertikalbearbeitungszentrum VMC 940 mit einer Siemens Sinumerik 808D Advanced 16 und einem 16-fach Werkzeugwechsler ausgestattet. Durch die kompakte Bauweise, einer Tischgröße von 920 x 400 mm sowie den großen Verfahrwegen ist dieses Modell ideal zur Bearbeitung von kleinen und mittelgroßen Serien in der Produktion, aber auch zur Einzelteilanfertigung im Formen- bzw. Maschinenbau sowie im Ausbildungsbereich wird dieses Modell mit Erfolg eingesetzt.
- Präzisions-Linearführungen und leistungsstarke Servoantriebe für hohe Eilgangsgeschwindigkeiten in allen Achsen und hoher Werkstückbelastung
- Maschinenvollverkleidung mit einer Schiebetüre und 2 Seitentüren für einfachen Zugang
- Hohe Wirtschaftlichkeit durch die umfangreiche Serienausstattung sowie einer Vielzahl an optionalem Zubehör
- Stabiles Gussgestell in Starr-Bettbauweise für hohe Laufruhe und beste Fräsleistungen

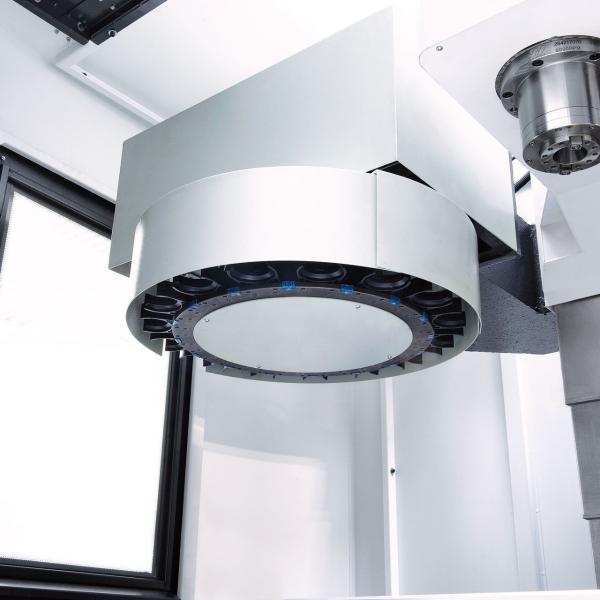

- Automatischer 16-fach Werkzeugwechsler in Karussellbauweise
- Präzisions-Kugelumlaufspindeln mit vorgespannten Muttern in allen 3 Achsen
- Zentralschmierung für die Führungsbahnen und Kugelumlaufspindeln

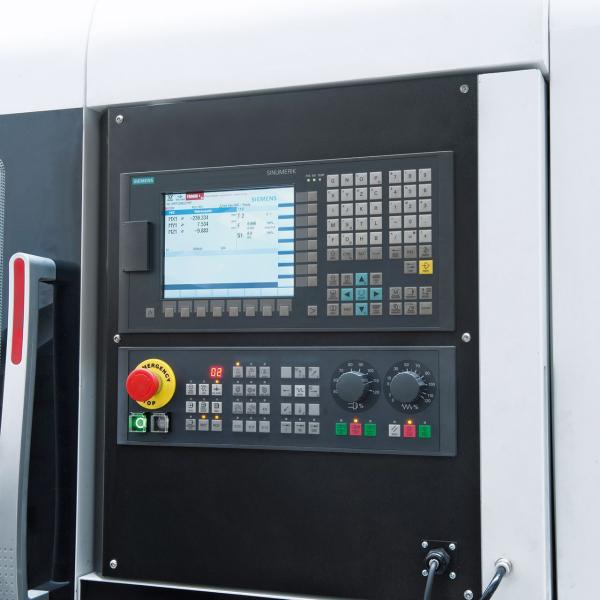

- Ergonomisch angebrachte Bedienelemente am schwenkbaren Bedienpult
- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
Lieferumfang Bernardo VMC 940 + Siemens Sinumerik 808D Advanced 16
- Siemens Sinumerik Steuerung
- Vorbereitet zum Anbau einer 4. Achse
- Elektronisches Handrad mit Not-Aus-Taster
- Siemens Servoantriebe für alle 3 Achsen
- 16-fach Werkzeugwechsler
- Spiralspäneförderer
- Präzisions-Linearführung in allen Achsen
- Automatische Spindelausblasfunktion
- Automatische Spindelorientierung
- Maschinenvollverkleidung mit 1 vorderen Schiebetüre
- CE-Sicherheitsglas
- Sicherheitsverriegelung
- LED-Maschinenleuchte
- Automatische Zentralschmierung
- Druckluft-Handpistole
- Teleskopabdeckung in x-, y- und z-Achse
- Kühlmitteleinrichtung
Technische Daten Bernardo VMC 940 + Siemens Sinumerik 808D Advanced 16
|
Arbeitsbereich
|
|
|
Tischabmessung
|
920 x 400 mm
|
|
Spindelaufnahme
|
BT 40
|
|
Spindeldrehzahl, stufenlos
|
40 - 8000 U/min
|
|
Verfahrweg x-Achse
|
700 mm
|
|
Verfahrweg y-Achse
|
400 mm
|
|
Verfahrweg z-Achse
|
500 mm
|
|
Abstand Spindelnase - Tischoberfläche
|
90 - 590 mm
|
|
Ausladung
|
440 mm
|
|
Tischbelastbarkeit
|
400 kg
|
|
T-Nuten (Anzahl / Breite / Abstand)
|
3 / 14 mm / 120 mm
|
|
Vorschub
|
|
|
Arbeitsvorschub x-, y- und z-Achse
|
2,5 - 6000 mm/min
|
|
Eilgang x- und y-Achse
|
30.000 mm/min
|
|
Eilgang z-Achse
|
24.000 mm/min
|
|
Genauigkeiten
|
|
|
Positioniergenauigkeiten
|
± 0,005 mm
|
|
Wiederholgenauigkeiten
|
± 0,003 mm
|
|
Werkzeugträger
|
|
|
Anzahl Werkzeugplätze
|
16 Stk.
|
|
Werkzeuggröße Ø x L max.
|
150 x 350 mm
|
|
Werkzeuggewicht max.
|
8 kg
|
|
Werkzeugwechselzeit, Werkzeug / Werkzeug
|
7 sek.
|
|
Motorleistung Spindelmotor
|
5,5 kW
|
|
Maschinenabmessung (B x T x H)
|
2050 x 2300 x 2600 mm
|
|
Gewicht ca.
|
3300 kg
|
