Produkteigenschaften Bernardo VMC 1160 Siemens Sinumerik 828D
Das CNC-Vertikalbearbeitungszentrum VMC 1160 ist mit einer Siemens Sinumerik 828D Steuerung und einem 24-fach Werkzeugwechsler ausgestattet. Durch die kompakte Bauweise, einer Tischgröße von 1100 x 600 mm sowie den großen Verfahrwegen ist dieses Modell ideal zur Bearbeitung von kleinen und mittelgroßen Serien in der Produktion, aber auch zur Einzelteilanfertigung im Formen- bzw. Maschinenbau sowie im Ausbildungsbereich wird dieses Modell mit Erfolg eingesetzt.
- Präzisions-Flachführung und leistungsstarke Servoantriebe für hohe Eilgangsgeschwindigkeiten in allen Achsen und hoher Werkstückbelastung
- Maschinenvollverkleidung mit einer Schiebetüre und 2 Seitentüren für einfachen Zugang
- Hohe Wirtschaftlichkeit durch die umfangreiche Serienausstattung sowie einer Vielzahl an optionalem Zubehör
- Stabiles Gussgestell in Starr-Bettbauweise für hohe Laufruhe und beste Fräsleistungen
- Automatischer Doppelarm-Werkzeugwechsler mit 24 Werkzeugstationen
- Präzisions-Kugelumlaufspindeln mit vorgespannten Muttern in allen 3 Achsen
- Zentralschmierung für die Führungsbahnen und Kugelumlaufspindeln
- Ergonomisch angebrachte Bedienelemente am schwenkbaren Bedienpult
- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
Lieferumfang Bernardo VMC 1160 Siemens Sinumerik 828D

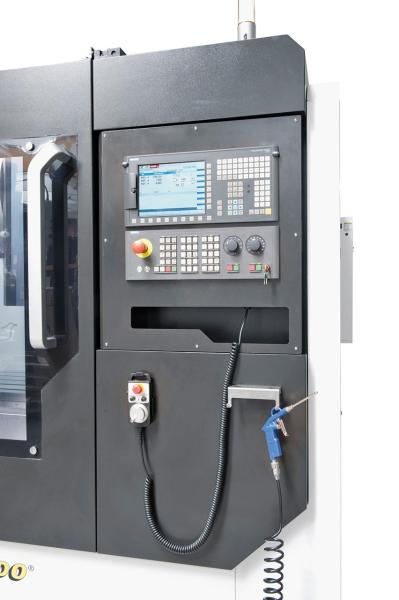

- Siemens Sinumerik 828D Steuerung
- Vorbereitet zum Anbau einer 4. Achse
- Elektronisches Handrad mit Not-Aus-Taster
- Siemens Servoantriebe für alle 3 Achsen
- 24-fach Werkzeugwechsler
- Spiralspäneförderer
- Präzisions-Flachführung in allen Achsen
- Automatische Spindelausblasfunktion
- Automatische Spindelorientierung
- Maschinenvollverkleidung mit 1 vorderen Schiebetüre
- CE-Sicherheitsglas
- Sicherheitsverriegelung
- LED-Maschinenleuchte
- Automatische Zentralschmierung
- Druckluft-Handpistole
- Teleskopabdeckung in x- und y-Achse
- Kühlmitteleinrichtung
Technische Daten Bernardo VMC 1160 Siemens Sinumerik 828D
|
Arbeitsbereich
|
|
|
Tischabmessung
|
1100 x 600 mm
|
|
Spindelaufnahme
|
BT 40
|
|
Spindeldrehzahl, stufenlos
|
60 - 8000 U/min
|
|
Verfahrweg x-Achse
|
1100 mm
|
|
Verfahrweg y-Achse
|
600 mm
|
|
Verfahrweg z-Achse
|
600 mm
|
|
Abstand Spindelnase - Tischoberfläche
|
150 - 730 mm
|
|
Ausladung
|
600 mm
|
|
Tischbelastbarkeit
|
600 kg
|
|
T-Nuten (Anzahl / Breite / Abstand)
|
5 / 18 mm / 115 mm
|
|
Vorschub
|
|
|
Arbeitsvorschub x-, y- und z-Achse
|
2,5 - 10.000 mm/min
|
|
Eilgang x- und y-Achse
|
24.000 mm/min
|
|
Eilgang z-Achse
|
18.000 mm/min
|
|
Genauigkeiten
|
|
|
Positioniergenauigkeiten
|
± 0,005 mm
|
|
Wiederholgenauigkeiten
|
± 0,003 mm
|
|
Werkzeugträger
|
|
|
Anzahl Werkzeugplätze
|
24 Stk.
|
|
Werkzeuggröße Ø x L max.
|
150 x 350 mm
|
|
Werkzeuggewicht max.
|
7 kg
|
|
Werkzeugwechselzeit, Werkzeug / Werkzeug
|
3 sek.
|
| |
|
|
Motorleistung Spindelmotor
|
11,0 kW
|
|
Maschinenabmessung (B x T x H)
|
3000 x 2250 x 2600 mm
|
|
Gewicht ca.
|
6320 kg
|
