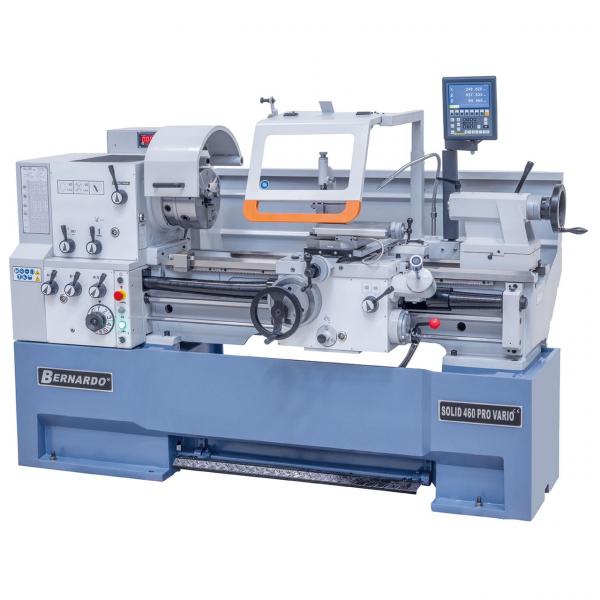

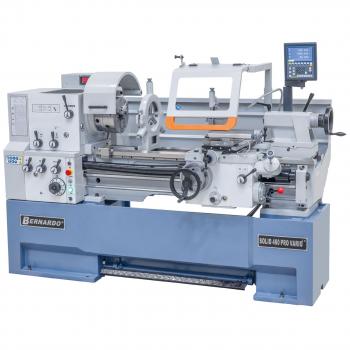

Produkteigenschaften Bernardo Universaldrehmaschine Solid 460 x 1000 Pro Vario
Die Universaldrehmaschine Solid 460 Pro Vario wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last

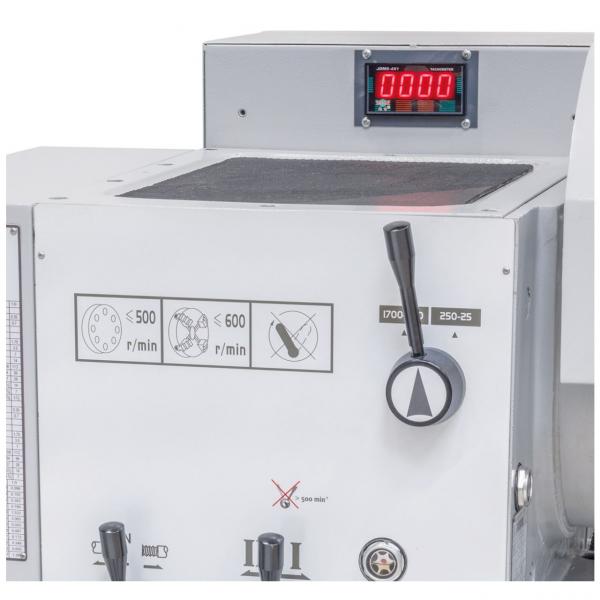

- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Zentrale, handliche Schaltung für Vorschübe und Gewinde, mit Leit- und Zugspindel
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Das Maschinenbett in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
Lieferumfang Bernardo Universaldrehmaschine Solid 460 x 1000 Pro Vario
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter PS3-250 mm / D8

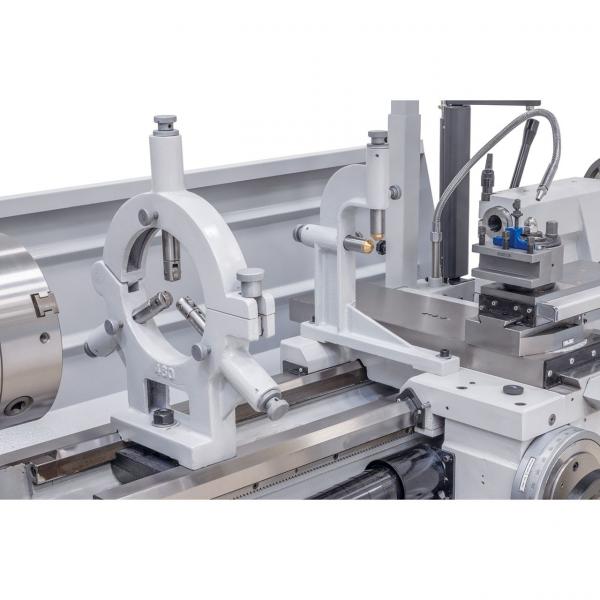

- Feststehende Lünette - Durchlass diam. max. 150 mm
- Mitlaufende Lünette - Durchlass diam. max. 110 mm
- Erstbefüllung mit Shell Tellus 46
- Aufspannscheibe 450 mm
- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Fußpedal mit Bremsfunktion nach CE
- Kühlmitteleinrichtung
- Frequenzumrichter
- Rutschkupplung
- Eilgang längs und plan
- Wechselräder
- Reduzierhülse
- 2 Zentrierspitzen
- Gewindeuhr
- LED-Maschinenleuchte
- Spänerückwand
- Bedienwerkzeug
Technische Daten Bernardo Universaldrehmaschine Solid 460 x 1000 Pro Vario
| Spitzenweite |
1000 mm |
| Spitzenhöhe |
230 mm |
| Umlaufdurchmesser über Bett |
460 mm |
| Umlaufdurchmesser über Kröpfung |
690 mm |
| Umlaufdurchmesser über Planschlitten |
270 mm |
| Bettbreite |
300 mm |
| Spindelbohrung |
80 mm |
| Spindelaufnahme |
DIN 55029, D1-8 |
| Drehzahlbereich |
25 - 250 / 250 - 1700 U/min |
| Bereich Längsvorschübe |
(42) 0,055 - 3,065 mm/U |
| Bereich Planvorschübe |
(42) 0,025 - 1,386 mm/U |
| Metrische Gewinde |
(41) 0,1 - 14 mm |
| Zollgewinde |
(60) 2 - 112 Gg/1“ |
| Pinolendurchmesser |
60 mm |
| Pinolenweg |
130 mm |
| Pinolenaufnahme |
MK 4 |
| Motorleistung |
5,5 kW (7,5 PS) |
| Maschinenabmessung (B x T x H) |
2300 x 1080 x 1600 m |
| Gewicht ca. |
1730 kg |
