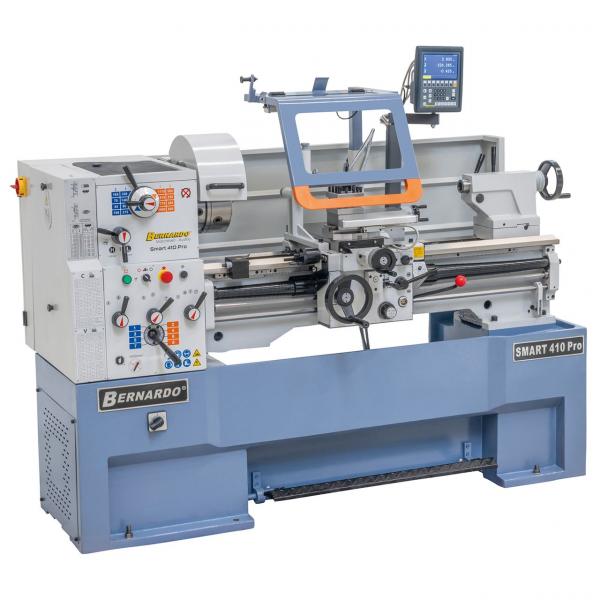

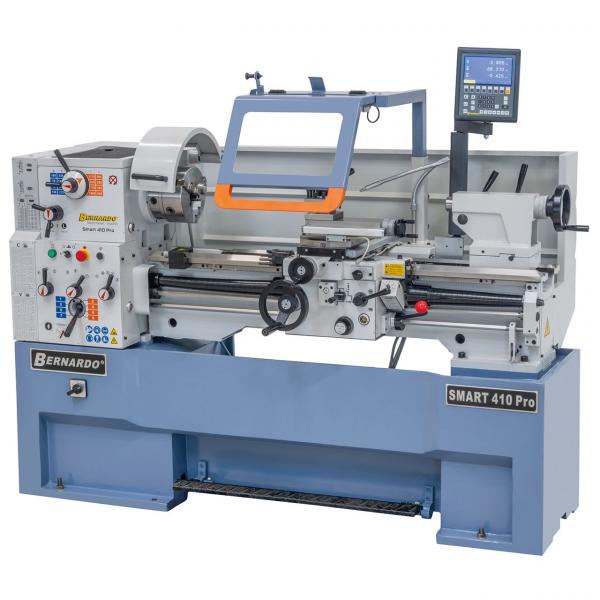

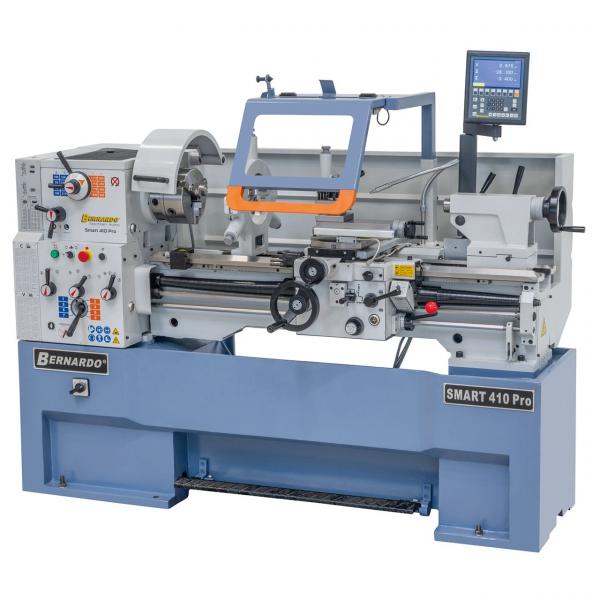

Produkthighlights Bernardo Universaldrehmaschine Smart 410 x 1000 Pro inkl. 3-Achs-Digitalanzeige
Die Universaldrehmaschine Smart 410 Pro eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs-Digitalanzeige ausgestattet.
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten

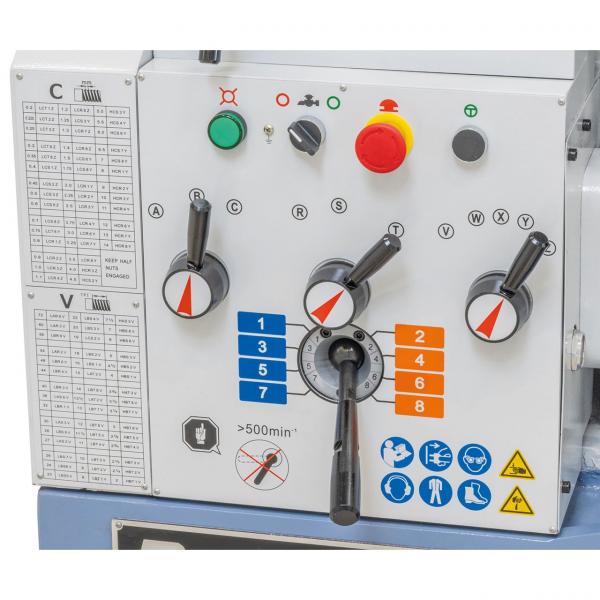

- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe

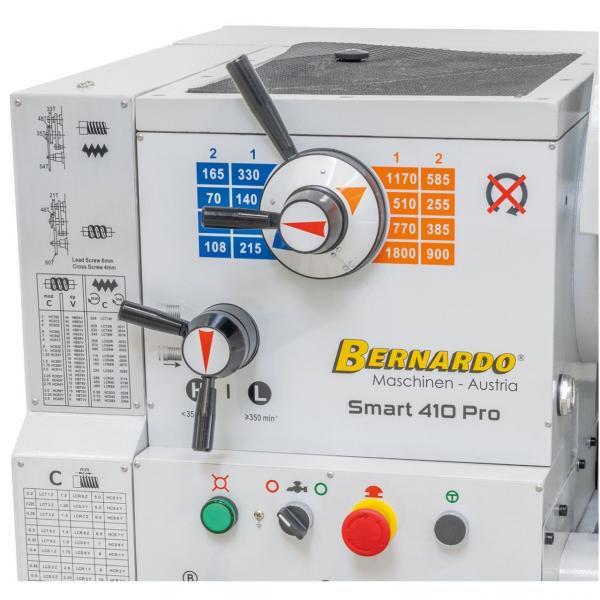

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
Lieferumfang Bernardo Universaldrehmaschine Smart 410 x 1000 Pro inkl. 3-Achs-Digitalanzeige
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter DK11-200 mm / D6
- Aufspannscheibe 350 mm

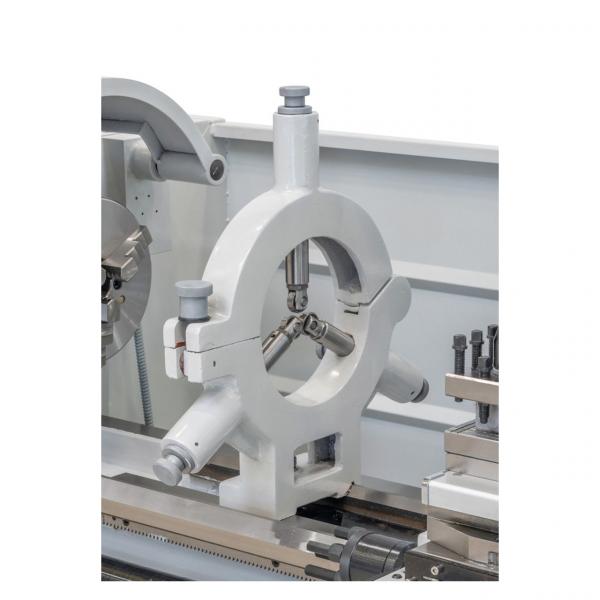

- Feststehende Lünette - Durchlass diam. max. 135 mm
- Mitlaufende Lünette - Durchlass diam. max. 65 mm
- Kühlmitteleinrichtung
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Mikrometerlängsanschlag
- Rutschkupplung
- Revolveranschlag mit Feineinstellung
- Gewindeuhr
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse
- 2 Zentrierspitzen
- Spänerückwand
- Bedienwerkzeug
Technische Daten Bernardo Universaldrehmaschine Smart 410 x 1000 Pro inkl. 3-Achs-Digitalanzeige
| Spitzenweite |
1000 mm |
| Spitzenhöhe |
210 mm |
| Umlaufdurchmesser über Bett |
420 mm |
| Umlaufdurchmesser über Kröpfung |
580 mm |
| Umlaufdurchmesser über Planschlitten |
255 mm |
| Bettbreite |
250 mm |
| Spindelbohrung |
52 mm |
| Spindelaufnahme |
DIN 55029, D1 - 6 |
| Drehzahlbereich |
(16) 45 - 1800 U/min |
| Bereich Längsvorschübe |
(17) 0,05 - 1,7 mm/U |
| Bereich Planvorschübe |
(17) 0,025 - 0,85 mm/U |
| Metrische Gewinde |
(42) 0,2 - 14 mm |
| Zollgewinde |
(45) 2 - 72 Gg/1“ |
| Pinolendurchmesser |
50 mm |
| Pinolenweg |
140 mm |
| Pinolenaufnahme |
MK 4 |
| Motorleistung |
3,0 / 4,5 kW |
| Maschinenabmessung (B x T x H) |
2070 x 900 x 1600 mm |
| Gewicht ca. |
1220 kg |
