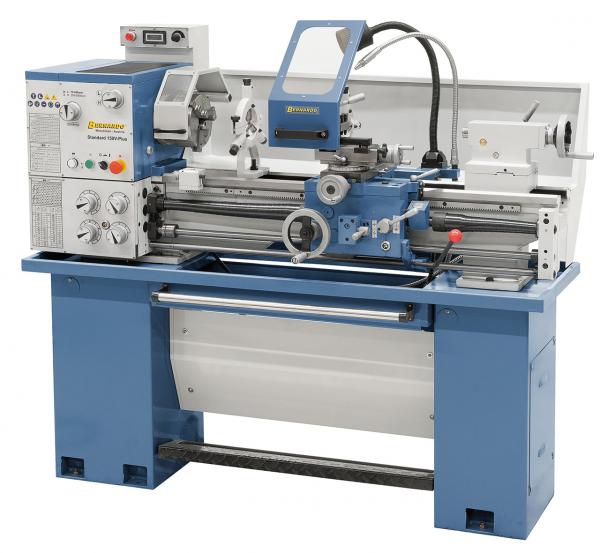

Eigenschaften Bernardo Standard 150 V-Plus Zugspindeldrehmaschine
Die Leit- und Zugspindeldrehmaschine Standard 150 V-Plus überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Für den anspruchsvollen Heimwerker bestens geeignet, wird diesem ein umfangreiches Standardzubehör und dadurch optimales Leistungspaket bei geringer Investition geboten. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.
- Serienmäßig mit Frequenzumrichter für variable Drehzahleinstellung
- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Serienmäßig mit 40 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,04 mm)
- Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Reitstock, Spindelstock und alle Führungen sind nachstellbar
- Oberschlitten mit Skalierung (0,02 mm), ± 45° drehbar
Lieferumfang Bernardo Standard 150 V-Plus Zugspindeldrehmaschine
- 3-Backenfutter DK11-160 mm / D4
- Planscheibe 200 mm / D4, nach DIN 55029

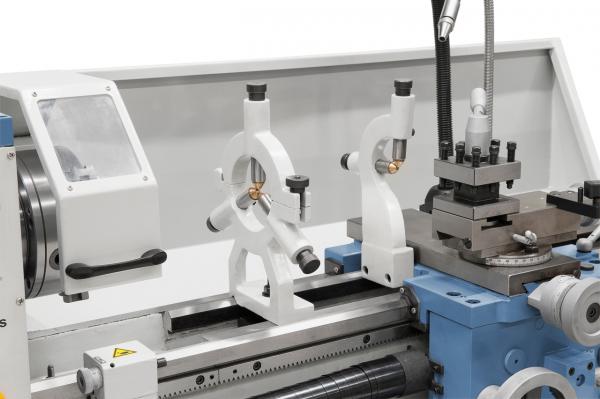

- Feststehende Lünette – Durchlass diam. max. 60 mm
- Mitlaufende Lünette – Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter

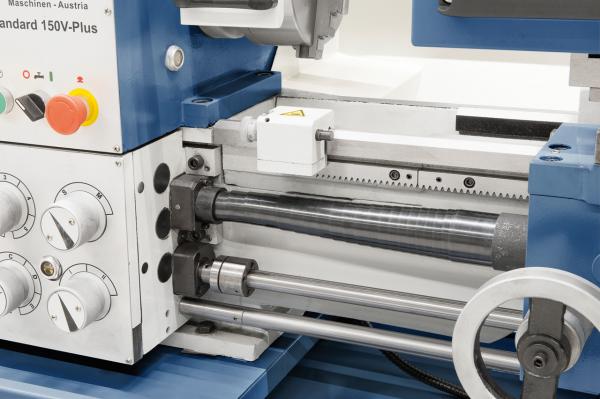

- Rutschkupplung
- Mikrometerlängsanschlag
- Ausziehbare Spänewanne
- Spritzwand
- 2 Zentrierspitzen
- Gewindeuhr
- Reduzierhülse
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Wechselräder
- Kühlmitteleinrichtung
- Frequenzumrichter
- Fußpedal mit Bremsfunktion nach CE
- Untergestell
- Bedienwerkzeug
Technische Daten Bernardo Standard 150 V-Plus Zugspindeldrehmaschine
|
Spitzenweite
|
1000 mm
|
|
Spitzenhöhe
|
165 mm
|
|
Umlaufdurchmesser über Bett
|
330 mm
|
|
Umlaufdurchmesser über Kröpfung*
|
430 mm
|
|
Umlaufdurchmesser über Planschlitten
|
180 mm
|
|
Bettbreite
|
180 mm
|
|
Spindelbohrung
|
40 mm
|
|
Spindelaufnahme
|
DIN 55029, D1-4
|
|
Drehzahlbereich, stufenlos
|
70 - 400 / 350 - 2000 U/min
|
|
Bereich Längsvorschübe
|
(40) 0,053 - 1,29 mm/U
|
|
Bereich Planvorschübe
|
(40) 0,013 - 0,31 mm/U
|
|
Metrische Gewinde
|
(32) 0,4 - 7 mm
|
|
Zollgewinde
|
(36) 4 - 60 Gg/1“
|
|
Pinolenweg
|
110 mm
|
|
Pinolenaufnahme
|
MK 3
|
|

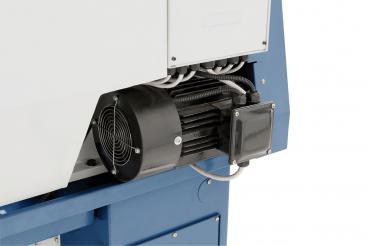

Motor-Abgabeleistung S1 100%
|
1,5 kW (400 V)
|
|
Motor-Aufnahmeleistung S6 40%
|
2,2 kW (400 V)
|
|
Maschinenabmessung (B x T x H)
|
1600 x 700 x 1280 mm
|
|
Gewicht ca.
|
478 kg
|
* Bettlänge herausnehmbar: 220 mm
