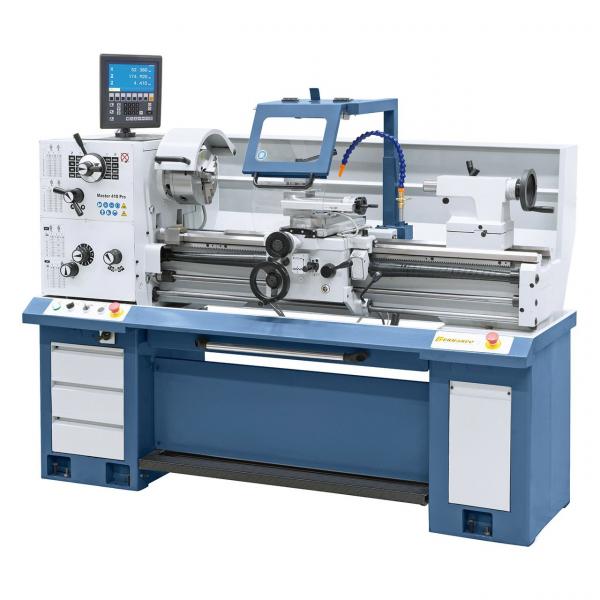

Die Leit- und Zugspindeldrehmaschine Master 410 Pro überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.
Eigenschaften Bernardo Master 410 Pro Universaldrehmaschine
- Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne

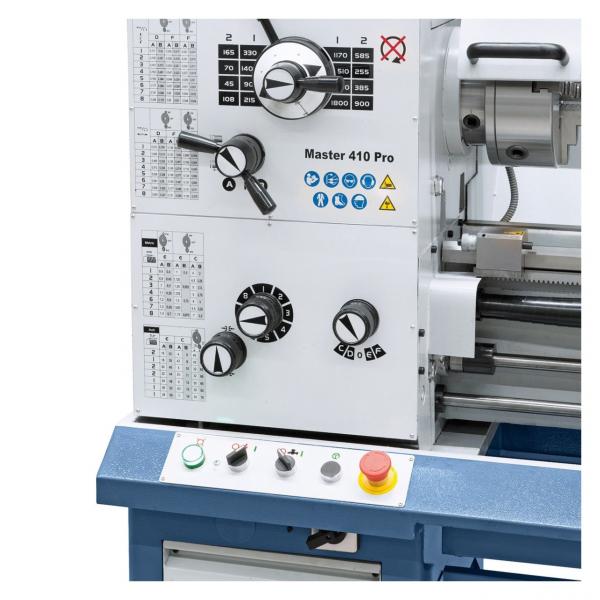

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

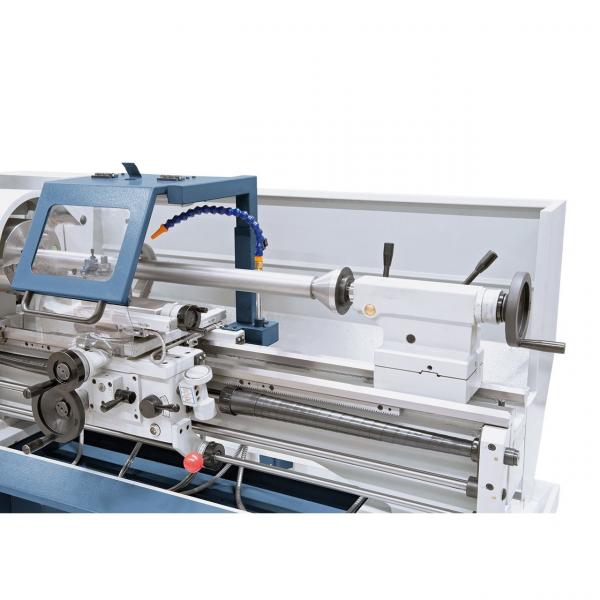

- Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
- Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm)
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Reitstock, Spindelstock und alle Führungen nachstellbar
Lieferumfang Bernardo Master 410 Pro Universaldrehmaschine

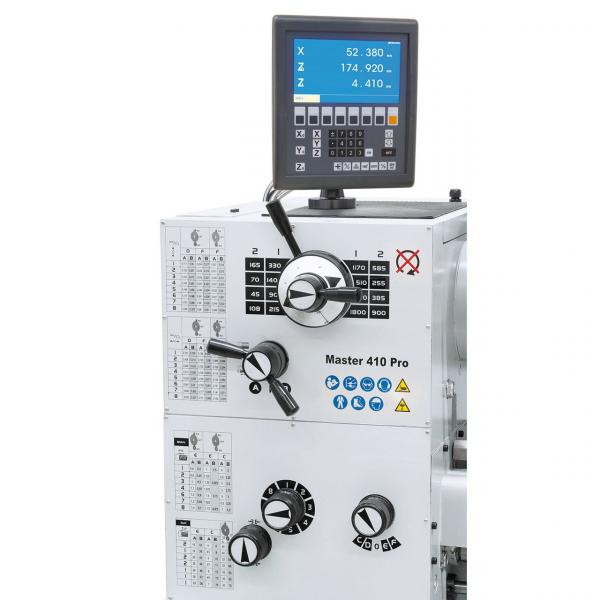

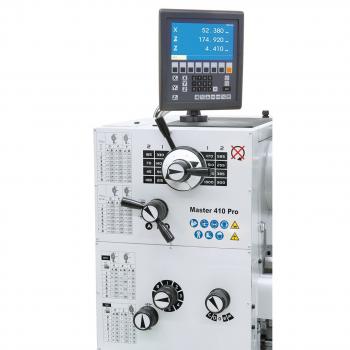

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

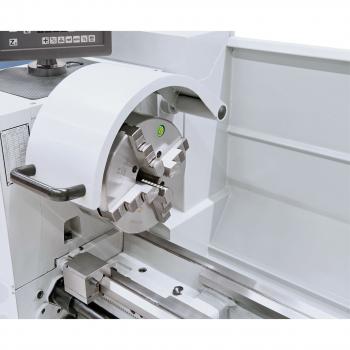

- 3-Backenfutter DK11-200 mm / D5
- Feststehende Lünette - Durchlass diam. max. 70 mm
- Mitlaufende Lünette - Durchlass diam. max. 60 mm
- Kühlmitteleinrichtung
- Erstbefüllung mit Shell Tellus 46
- Ausziehbare Spänewanne
- Aufspannscheibe 280 mm

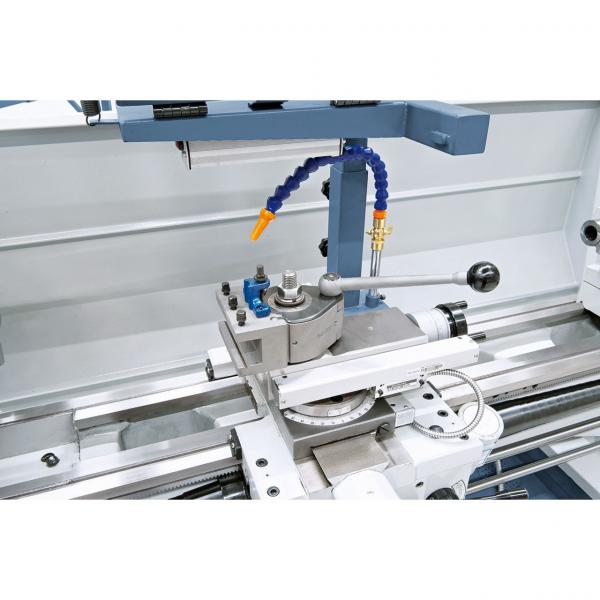

- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Fußpedal mit Bremsfunktion nach CE
- Motor mit Magnetbremse nach CE-Norm
- Spänerückwand
- Untergestell
- Bedienwerkzeug
Technische Daten Bernardo Master 410 Pro Universaldrehmaschine
|
Spitzenweite
|
1000 mm
|
|
Spitzenhöhe
|
205 mm
|
|
Umlaufdurchmesser über Bett
|
410 mm
|
|
Umlaufdurchmesser über Kröpfung*
|
530 mm
|
|
Umlaufdurchmesser über Planschlitten
|
260 mm
|
|
Bettbreite
|
205 mm
|
|
Spindelbohrung
|
52 mm
|
|
Spindelaufnahme
|
DIN 55029, D1-5
|
|
Drehzahlbereich
|
(16) 45 – 1800 U/min
|
|
Bereich Längsvorschübe
|
(48) 0,043 – 0,653 mm/U
|
|
Bereich Planvorschübe
|
(48) 0,014 – 0,206 mm/U
|
|
Metrische Gewinde
|
(36) 0,4 – 7,0 mm
|
|
Zollgewinde
|
(28) 4 – 56 Gg/1“
|
|
Pinolendurchmesser
|
45 mm
|
|
Pinolenweg
|
125 mm
|
|
Pinolenaufnahme
|
MK 3
|
|
Motorleistung
|
1,5 / 2,4 kW
|
|
Maschinenabmessung (B x T x H)
|
1820 x 920 x 1500 mm
|
|
Gewicht ca.
|
760 kg
|
* Bettlänge herausnehmbar: 235 mm
