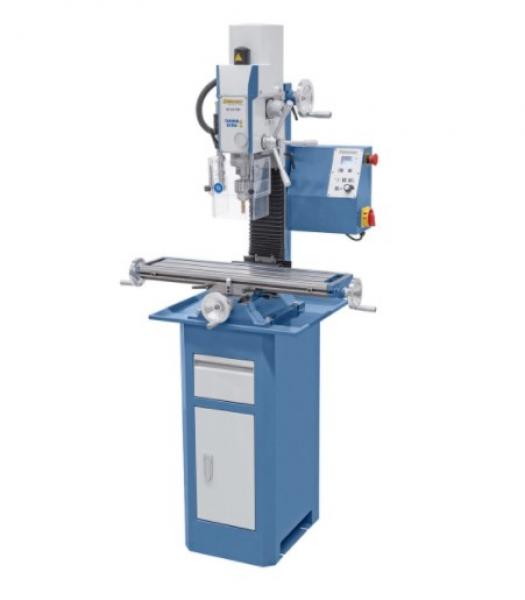

Die Bohr- und Fräsmaschine KF 28 Top ist serienmäßig mit einem hochwertigem Gleichstrommotor ausgestattet.
Eigenschaften Bernardo Fräsmaschine KF 28 Top mit Vorschub
- Hoher Drehzahlbereich von 50 - 2600 U/min, optimale Kraftübertragung durch 2-Stufen-Getriebe
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Modell auch mit stufenlosem Frästischvorschub und 3-Achs-Digitalanzeige lieferbar

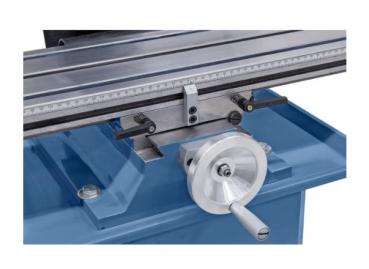

- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln,...
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich

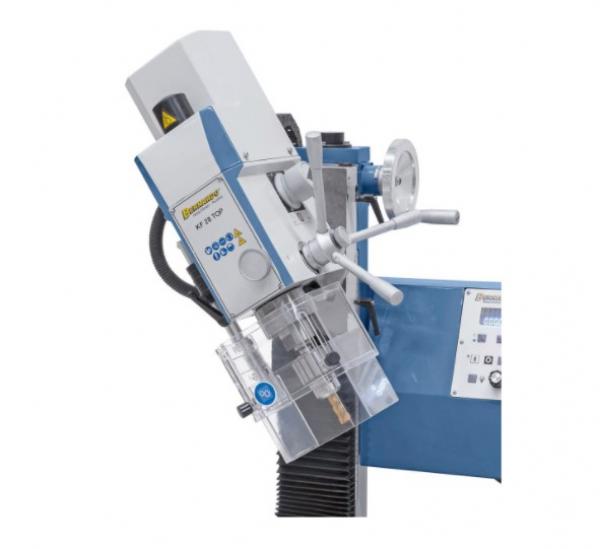

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Inkl. EMV-Filter, schützt elektrische Geräte vor elektromagnetischen Störungen
- Serienmäßig mit Rechts-Linkslauf zum Gewindeschneiden
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (≤ 0,015 mm)
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten

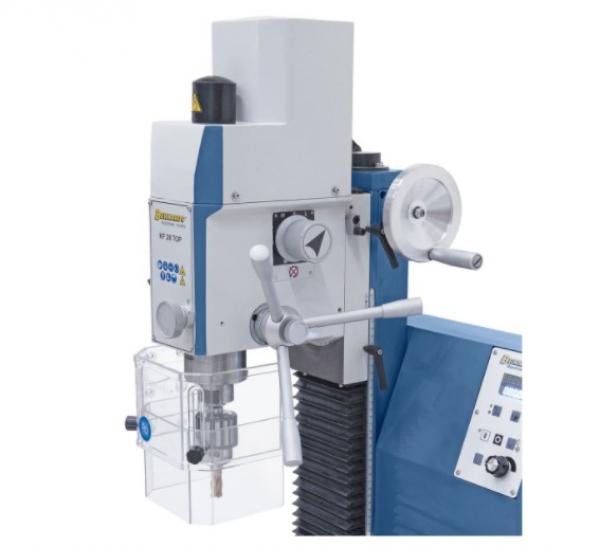

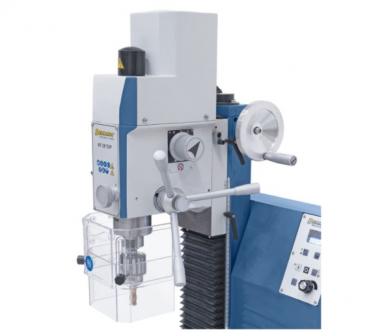

- Pinolenverstellung über Handgriff, Feinzustellung mittels Handrad
Lieferumfang Bernardo Fräsmaschine KF 28 Top mit Vorschub
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel
- X-Achsenvorschub
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Energiekette
- Bedienwerkzeug
Technische Daten Bernardo Fräsmaschine KF 28 Top mit Vorschub
|
Bohrleistung in Stahl
|
25 mm
|
|
Stirnfräser max.
|
63 mm
|
|
Schaftfräser max.
|
25 mm
|
|
Ausladung
|
170 mm
|
|
Abstand Spindel/Tisch min./max.
|
50/315 mm
|
|
Pinolenhub
|
52 mm
|
|
Spindeldrehzahl, stufenlos
|
50 - 1400/100 - 2600 U/min
|
|
Spindelaufnahme
|
MK 3
|
|
Tischgröße
|
700 x 180 mm
|
|
Verfahrweg (x / y)
|
430 / 150 mm
|
|
Fräskopf schwenkbar
|
-90° bis +90°
|
|
Höhenverstellung Fräskopf
|
265 mm
|
|
T-Nutengröße
|
12 mm
|
|
Motor-Abgabeleistung S1 100%
|
0,90 kW / 230 V
|
|
Motor-Aufnahmeleistung S6 40%
|
1,35 kW / 230 V
|
|
Maschinenabmessung (B x T x H)*
|
940 x 650 x 930 mm
|
|
Gewicht ca.
|
135 kg
|
