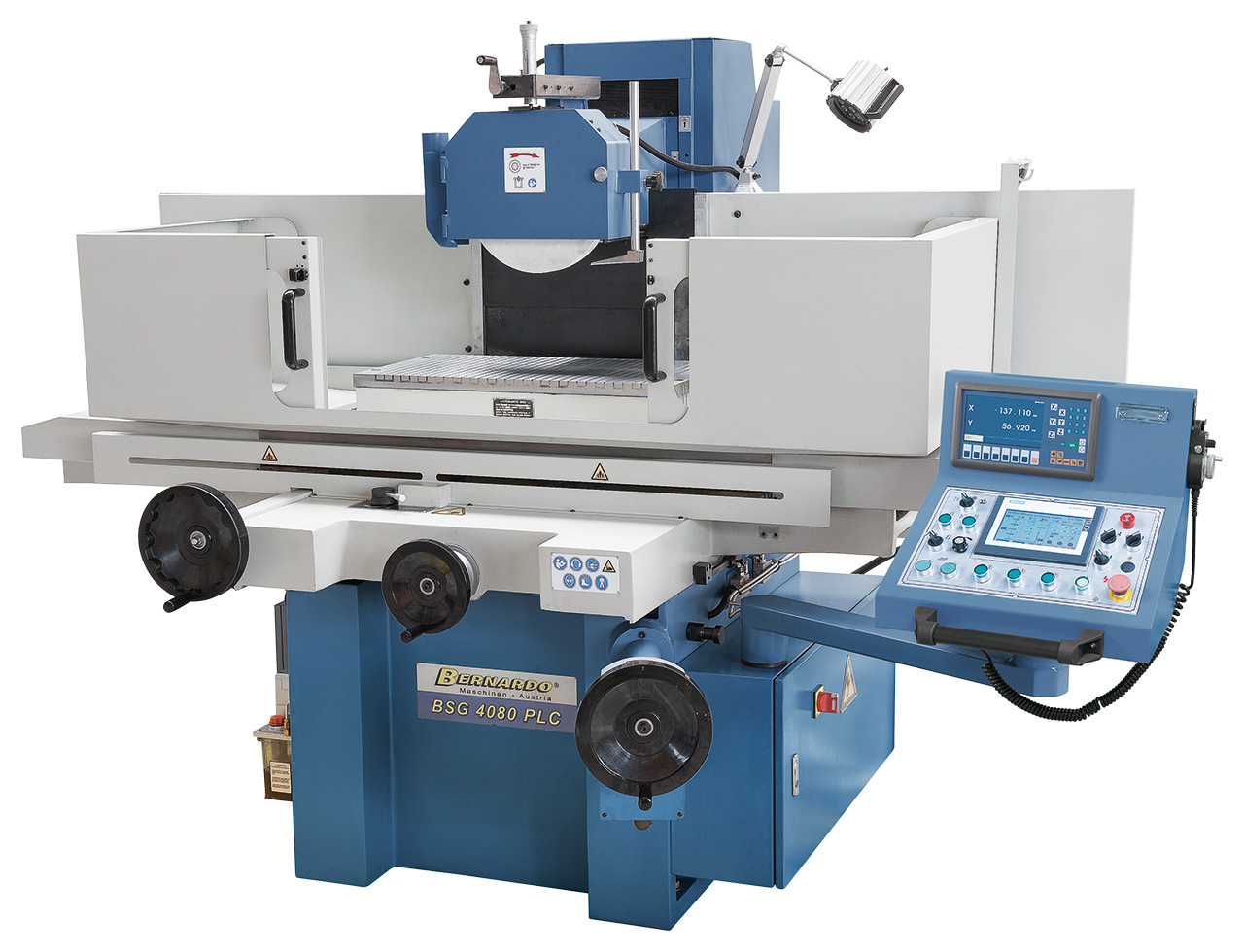

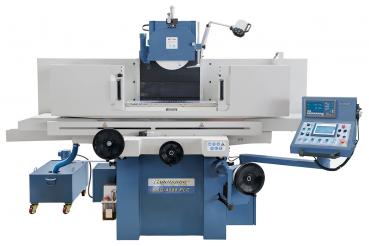

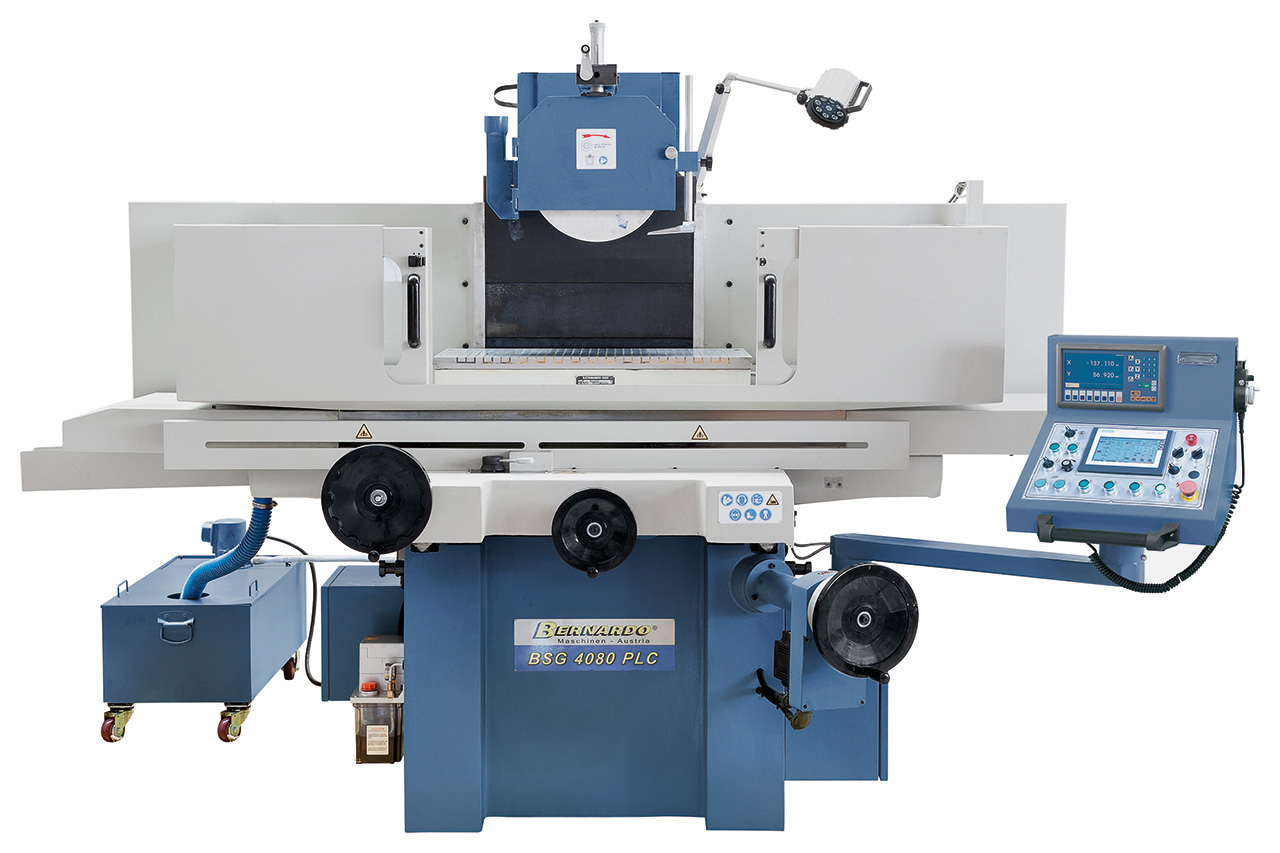

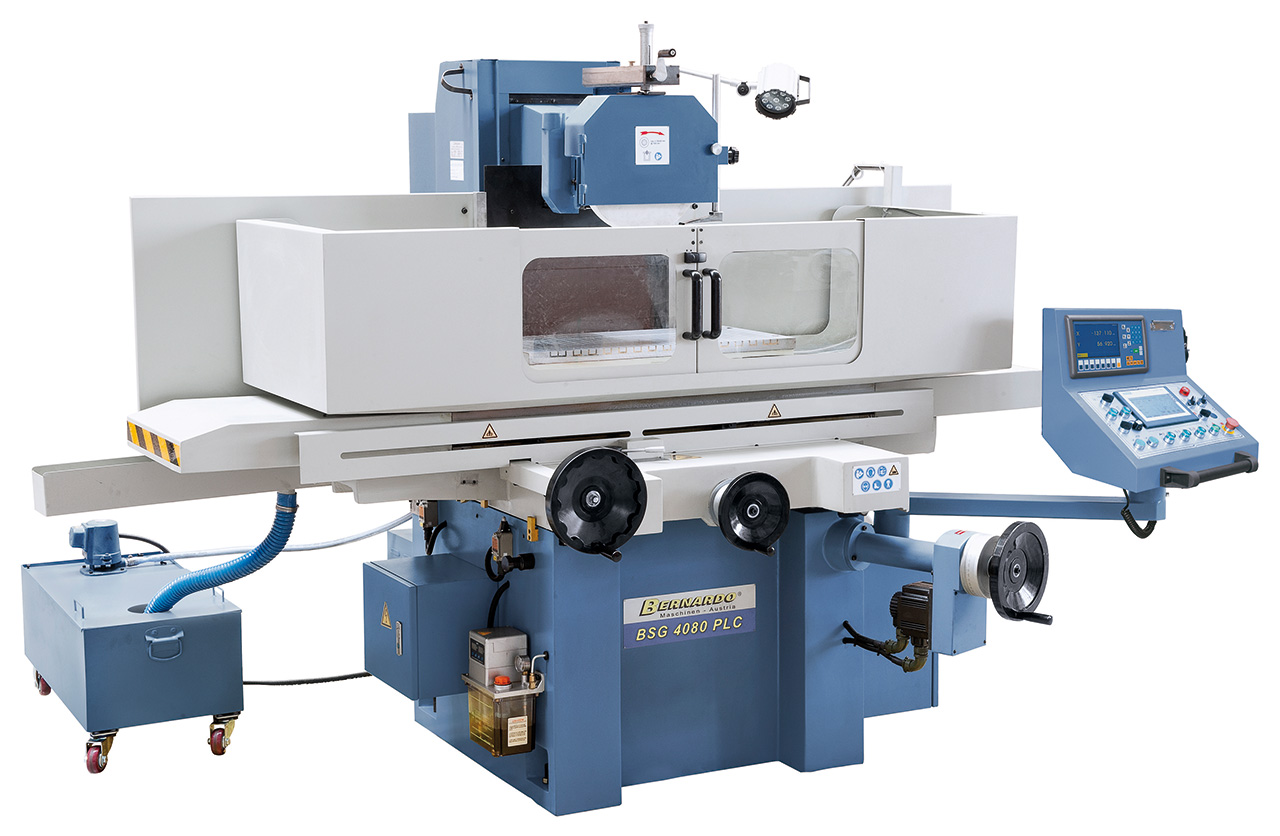

Bernardo BSG 4080 PLC Flachschleifmaschine
Eigenschaften Bernardo BSG 4080 PLC Flachschleifmaschine
- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Lieferumfang Bernardo BSG 4080 PLC Flachschleifmaschine

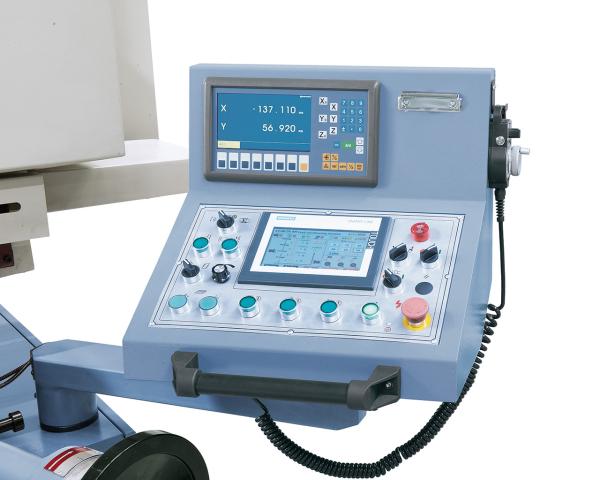

- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte

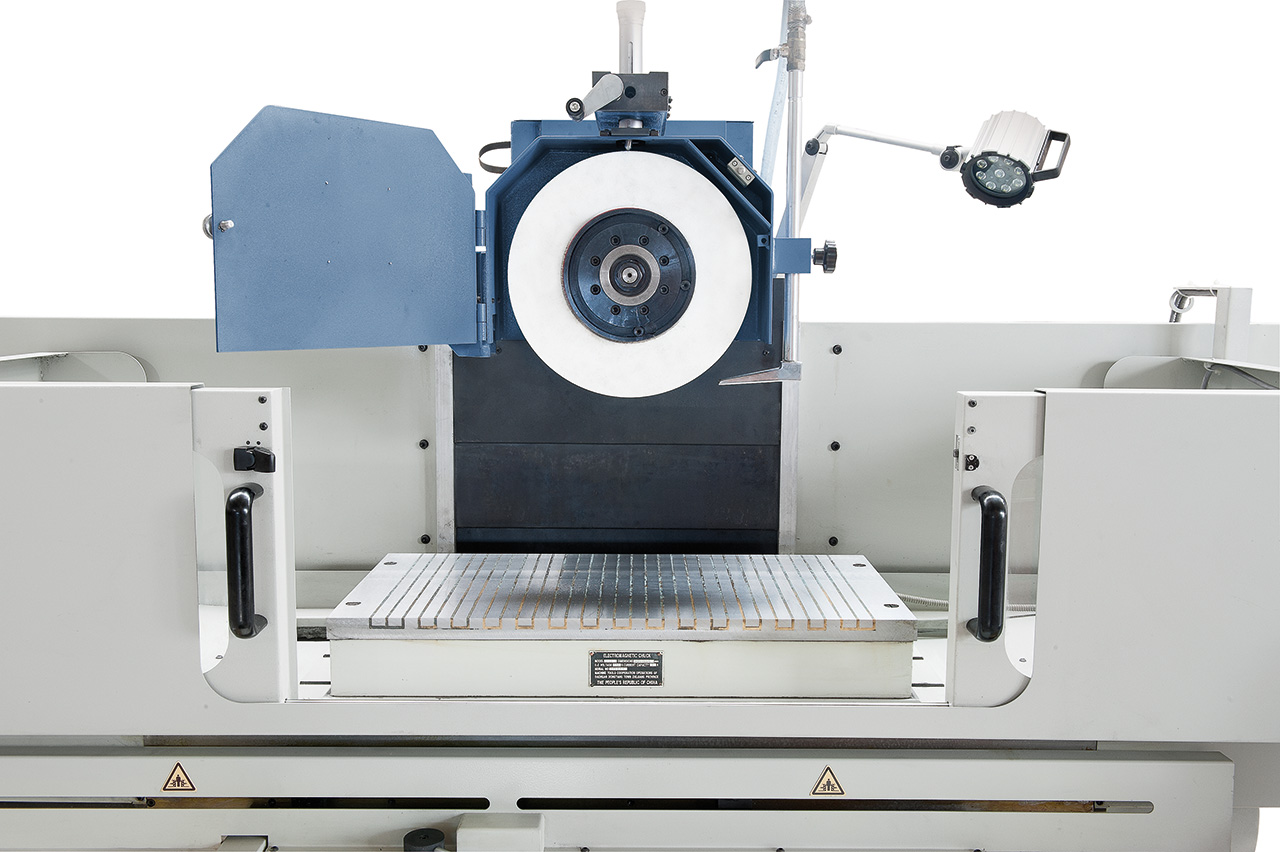

- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen

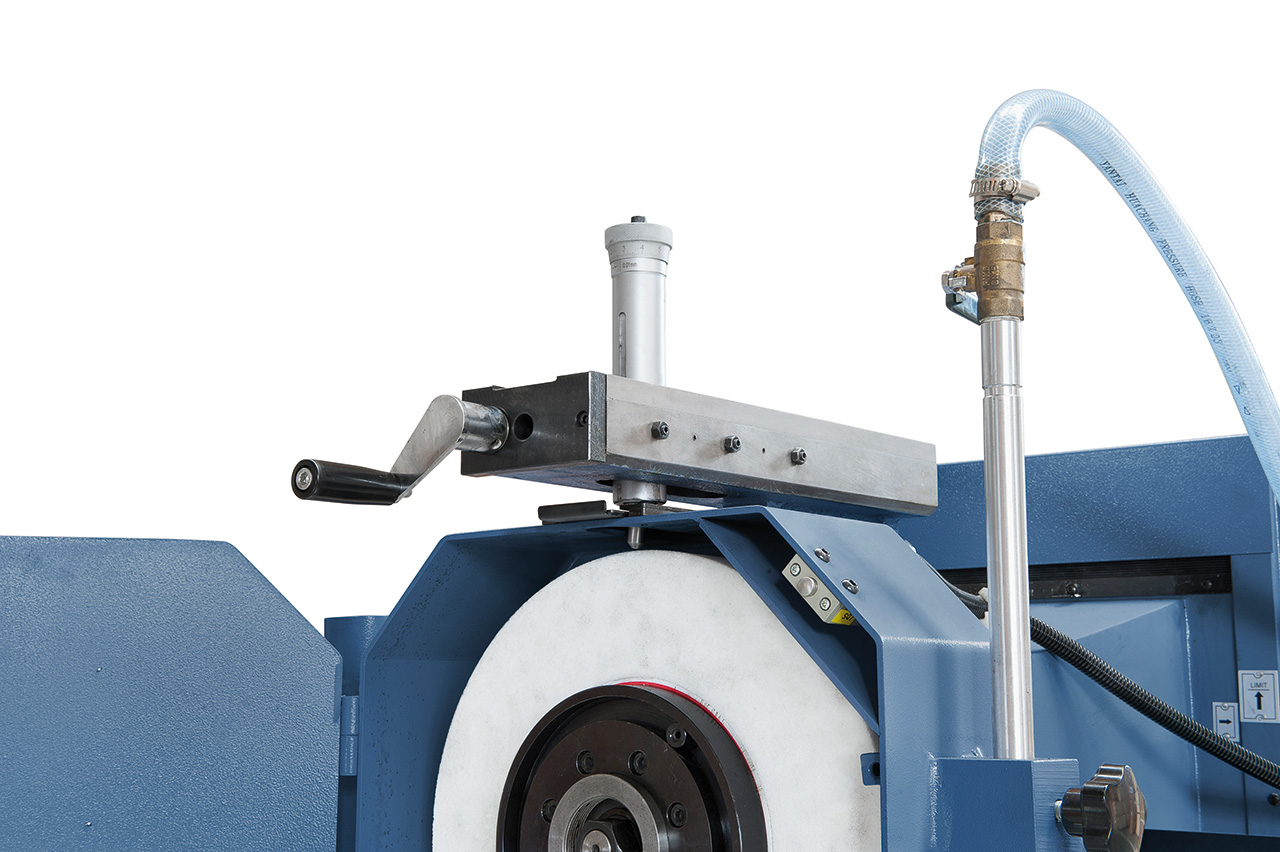

- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung

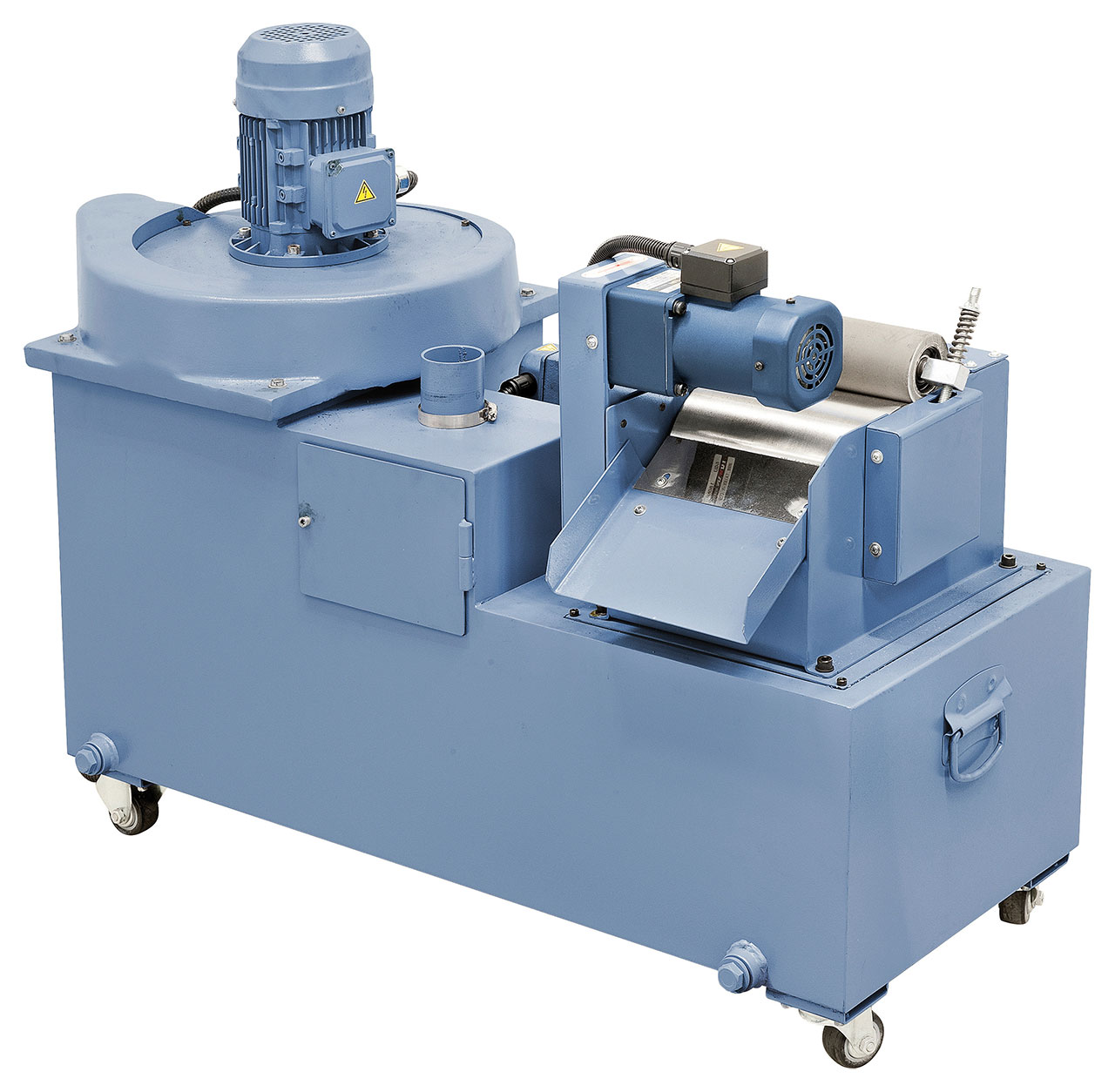

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe

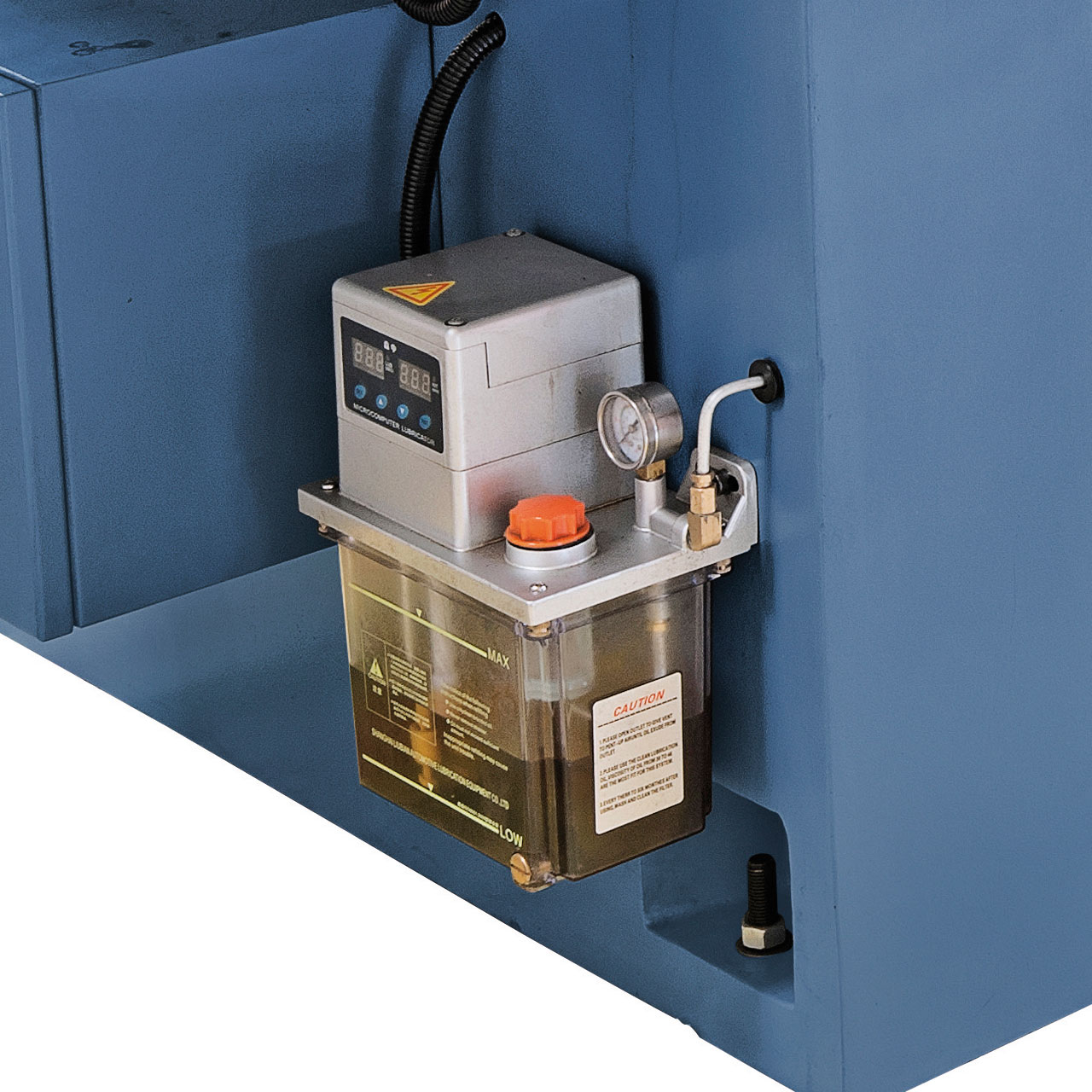

- Zentralschmierung
- Bedienwerkzeug
Technische Spezifikationen Bernardo BSG 4080 PLC Flachschleifmaschine
| Tischaufspannfläche | 405 x 815 mm |
| T-Nuten Anzahl / Breite | 3 / 14 mm |
| Elektro-Magnetspannplatte | 400 x 800 mm |
| Max. Verfahrweg, längs | 900 mm |
| Max. Verfahrweg, quer | 450 mm |
| Abstand Spindelmitte / Tisch max. | 580 mm |
| Max. Werkstückgewicht* | 500 kg |
| Schleifscheibe | 350 x 40 x 127 mm |
| Tischgeschwindigkeit, hydraulisch | 5 - 25 m/min |
| Querverstellung | Automatische Zustellung, quer: 0,5 - 8 mm/Hub |
| Eilgang, quer | 990 mm/min |
| Zustellung quer pro Handradumdrehung | 5 mm/U |
| Skalenteilung am Handrad | 0,02 mm |
| Vertikalzustellung | Automatische Zustellung, vertikal: 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
| Eilgang, vertikal | 480 mm/min |
| Zustellung vertikal pro Handradumdrehung | 2 mm/U |
| Skalenteilung am Handrad | 0,005 mm |
| Schleifspindelmotor | 4,0 kW |
| Spindeldrehzahl | 1450 U/min |
| Hydraulikpumpenmotor | 2,2 kW |
| Vertikalvorschubmotor | 0,5 kW |
| Länge | 2650 mm |
| Tiefe | 2200 mm |
| Höhe | 1900 mm |
| Gewicht ca. | 3400 kg |
