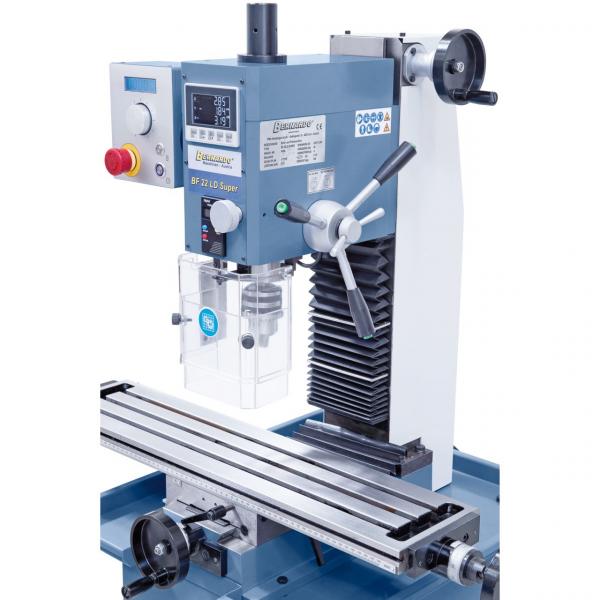

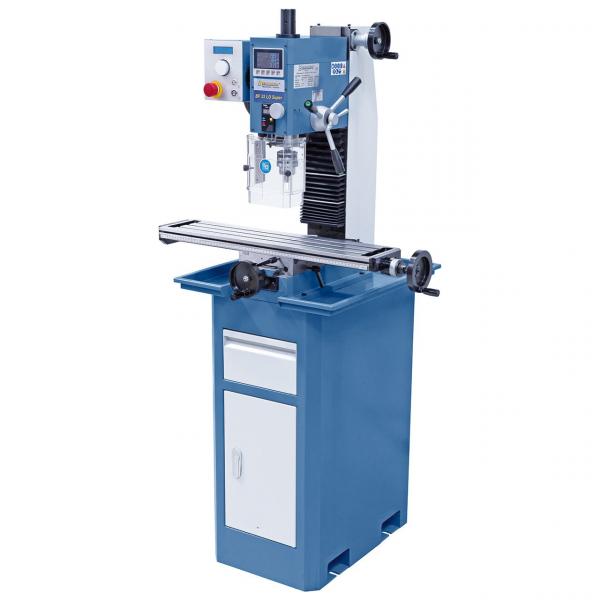

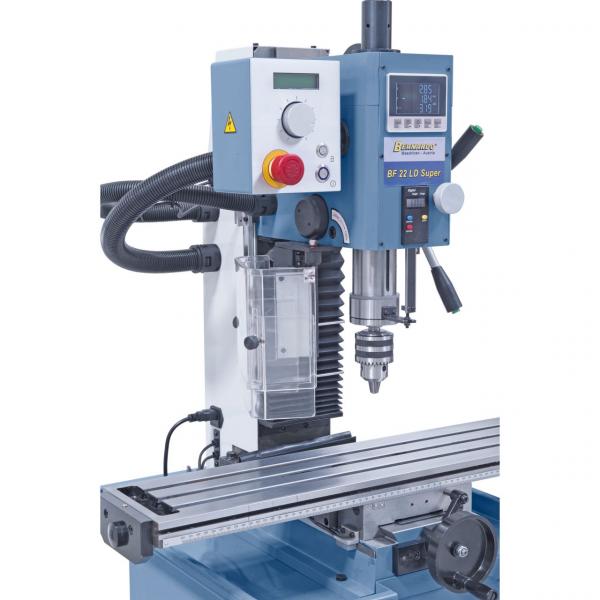

Eigenschaften Bernardo Bohrmaschine Fräsmaschine BF 22 LD Super
Die Bohr- und Fräsmaschine BF 22 LD Super ist bereits in der Grundausstattung mit einer digitalen Drehzahl- und Pinolenhubanzeige ausgestattet. Der bürstenlose Gleichstrommotor für hohes Drehmoment bietet zusätzlich eine integrierte 3-Achs-Digitalanzeige sowie eine Gewindeschneideinrichtung. Ihren Einsatzbereich findet diese Maschine beim professionellen Anwender, im Modellbau und im Ausbildungsbereich.
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen, ...
- Serienmäßig mit Rechts-Linkslaufeinrichtung und digitaler Pinolenhubanzeige

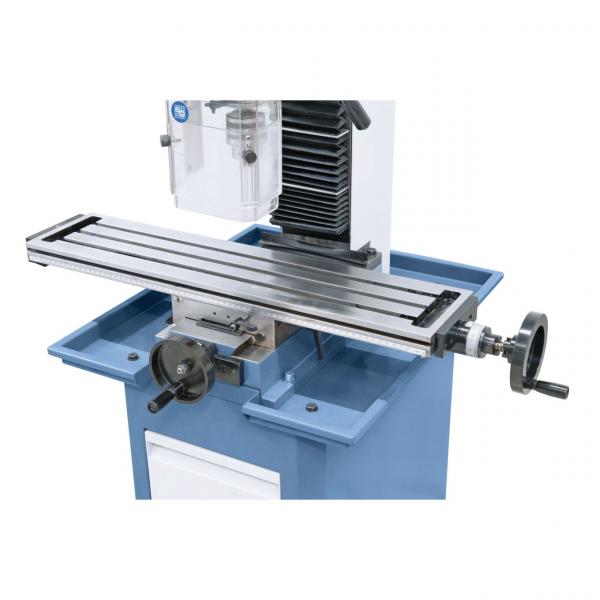

- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (≤ 0,015 mm)
- Serienmäßig mit Gewindeschneideinrichtung
- Ergonomisch angebrachte Schalt- und Bedienelemente
- Präzise Pinolenzustellung beim Fräsen mittels Handrad
- Hohe Laufruhe durch geschliffene Getriebezahnräder
- Großer Drehzahlbereich von 100 - 2000 U/min
Lieferumfang Bernardo Bohrmaschine Fräsmaschine BF 22 LD Super
- 3-Achs-Digitalanzeige
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- Bedienwerkzeug
Technische Daten Bernardo Bohrmaschine Fräsmaschine BF 22 LD Super
|
Bohrleistung in Stahl
|
20 mm
|
|
Stirnfräser max.
|
50 mm
|
|
Schaftfräser max.
|
16 mm
|
|
Gewindeschneiden max.
|
M 12
|
|
Ausladung
|
160 mm
|
|
Abstand Spindel/Tisch min./max.
|
115 – 345 mm
|
|
Pinolenhub
|
70 mm
|
|
Spindeldrehzahl, stufenlos
|
100 – 2000 U/min
|
|
Spindelaufnahme
|
MK 3
|
|
Tischgröße
|
700 x 160 mm
|
|
Verfahrweg (x / y)
|
500 / 150 mm
|
|
Höhenverstellung Fräskopf
|
230 mm
|
|
T-Nutengröße
|
12 mm
|
|
Motor-Abgabeleistung S1 100%
|
0,75 kW / 230 V
|
|
Motor-Aufnahmeleistung S6 40%
|
1,1 kW / 230 V
|
|
Maschinenabmessung (B x T x H)*
|
890 x 620 x 860 mm
|
|
Gewicht ca.
|
102 kg
|
|
* ohne Untergestell
|
