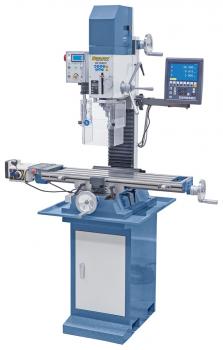

Die Bohr- und Fräsmaschine BF 35 BDC ist aufgrund der hohen Drehzahl bis 3000 U/min, dem leistungsstarkem Antriebsmotor (1,5 KW) und der Spindelaufnahme MK 3 das ideale Modell für den anspruchsvollen Anwender.
Eigenschaften Bernardo BF 35 BDC Bohrmaschine Fräsmaschine mit Vorschub inkl. 3-Achs-Digitalanzeige
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln, ...
- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
- Serienmäßig mit Rechts-Linkslauf, optimal zum Gewindeschneiden
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit (≤0,015 mm) der Pinole durch Präzisionslager
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
Lieferumfang Bernardo BF 35 BDC Bohrmaschine Fräsmaschine mit Vorschub inkl. 3-Achs-Digitalanzeige

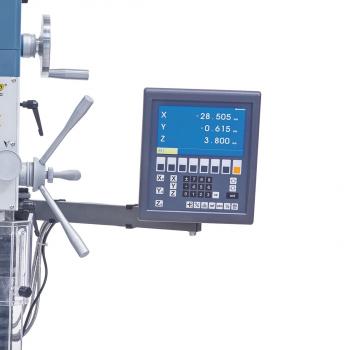

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- x-Achsenvorschub AL 450 D
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- Bedienwerkzeug
Technische Daten Bernardo BF 35 BDC Bohrmaschine Fräsmaschine mit Vorschub inkl. 3-Achs-Digitalanzeige
|
Bohrleistung in Stahl
|
35 mm
|
|
Stirnfräser max.
|
75 mm
|
|
Schaftfräser max.
|
25 mm
|
|
Gewindeschneiden max.
|
M 20
|
|
Ausladung
|
190 mm
|
|
Abstand Spindel/Tisch min./max.
|
90 – 440 mm
|
|
Pinolenhub
|
90 mm
|
|
Spindeldrehzahl, stufenlos
|
100 – 1500 / 200 – 3000 U/min
|
|
Spindelaufnahme
|
MK 3
|
|
Tischgröße
|
840 x 210 mm
|
|
Verfahrweg (x / y)
|
535 / 225 mm
|
|
Fräskopf schwenkbar
|
-90° bis +90°
|
|
Höhenverstellung Fräskopf
|
350 mm
|
|
T-Nutengröße
|
14 mm
|
|
Motor-Abgabeleistung S1 100%
|
1,5 KW / 230 V
|
|
Motor-Aufnahmeleistung S6 40%
|
2,2 kW / 230 V
|
|
Maschinenabmessung (B x T x H)*
|
1180 x 710 x 1220 mm
|
|
Gewicht ca.
|
210 kg
|
|
* ohne Untergestell
|
|
