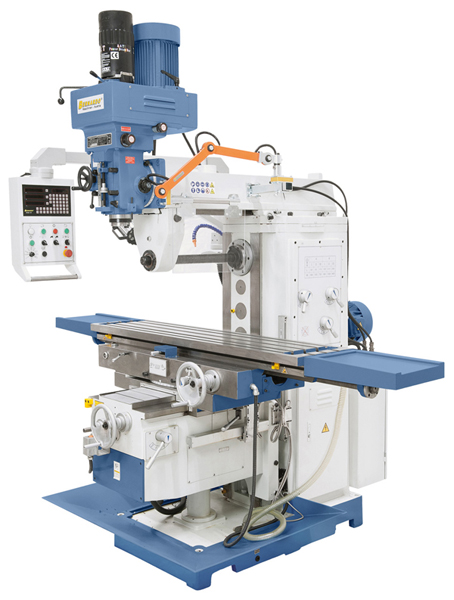

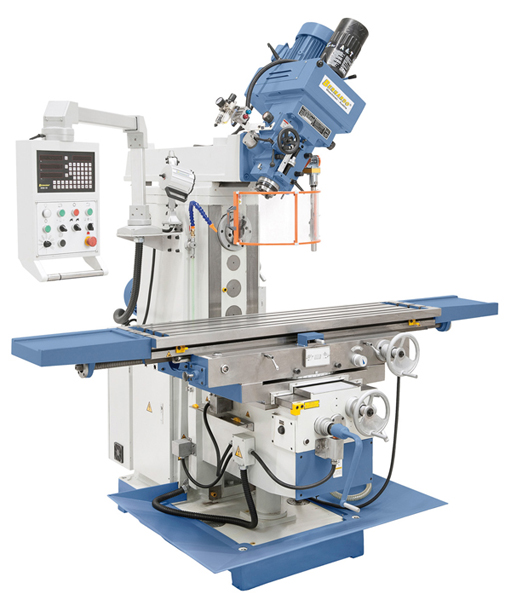

Bernardo Universalfräsmaschine MFM 360 Servo

26.772,62 EUR

19% MwSt. zzgl. Versandkosten

Produktdetails :

Eigenschaften Bernardo Universalfräsmaschine MFM 360 Servo

Gehärtete und präzisionsgeschliffene Führungen gewährleisten eine hohe Arbeitsgenauigkeit

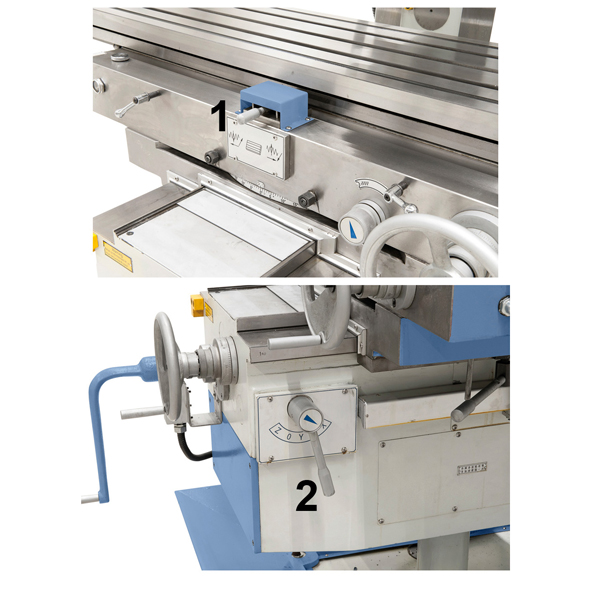

Serienmäßig mit Eilgang in x-, y- und z-Achse zur Reduzierung der Nebenzeiten
Schwenkbares Bedienpult mit ergonomisch angebrachten Schaltern
Erweiterter Einsatzbereich durch die serienmäßige Horizontalspindel
Fein abgestufte Vorschübe in allen Achsen, mittels Servomotor angetrieben
Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten

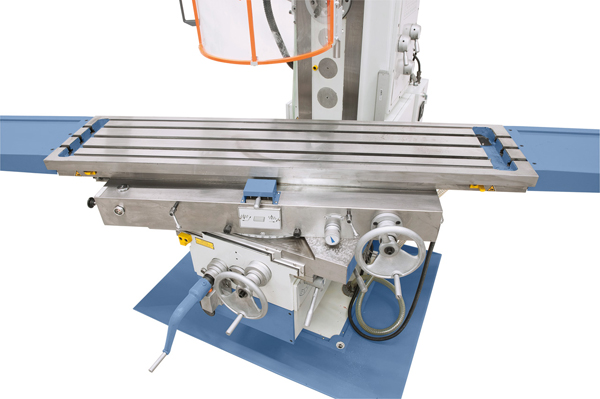

Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
Digitale Positionsanzeige für x-, y- und z-Achse im Lieferumfang enthalten
Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und Vorschüben

Zweiteiliger Maschinenschraubstock MS 160 (Art. Nr. 28-1020)
Weitspann-Maschinenschraubstock FJ 150 (Art. Nr. 28-2087)
Hydr. Maschinenschraubstock VH 150 mit Drehteller (Art. Nr. 28-2090)
Hochdruck-Maschinenschraubstock PHV 160 (Art. Nr. 28-2121)
Fräser-Spannzangenfutter-Set ER 40, ISO 40, 3-25 mm, 16-tlg. (Art. Nr. 26-1011)
Halb-Universal-Teilkopf BS-1 (Art. Nr. 27-1046)
Horizontal- und Vertikalrundtisch HV 10 (Art. Nr. 27-1002)
Spannwerkzeugsortiment 58-tlg., 18 mm, M 16 (Art. Nr. 28-1003)
Parallelunterlagen-Satz 28-tlg. (Art. Nr. 35-1020)
TITAN-Fräserkassette 3 - 20 mm, 20-tlg. (Art. Nr. 42-1020)
Plan- und Ausdrehkopfset diam. 75 mm, inkl. Bohrstangen (Art. Nr. 25-1020)
Planfräser 75° - diam. 125 mm (Art. Nr. 42-1087)
Maschinenschuh NE 120 (Art. Nr. 53-2011)
Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art. Nr. 54-1206)

Tischgröße	1600 x 360 mm
Spindelaufnahme horizontal	ISO 50
Spindelaufnahme vertikal	ISO 40
Spindeldrehzahl horizontal	(12) 60 - 1800 U/min
Spindeldrehzahl vertikal	(20) 60 - 4660 U/min
Pinolenvorschub	0,04 / 0,08 / 0,15 mm/U
Pinolenhub	140 mm
Verfahrweg längs (x)	1300 mm
Verfahrweg quer (y)	300 mm
Verfahrweg vertikal (z)	400 mm
Abstand Spindel / Tisch horizontal	15 - 415 mm
Abstand Spindel / Tisch vertikal	180 - 580 mm
Ausladung	130 - 720 mm
Spindelkopf-Schwenkbereich	-90° bis +90°
Tisch schwenkbar	-45° bis +45°
Oberarm-Schwenkbereich	-20° bis +20°
Max. Werkstückgewicht	300 kg
Vorschubbereich längs	(8) 30 - 750 mm/min
Vorschubbereich quer	(8) 20 - 500 mm/min
Vorschubbereich vertikal	(8) 15 - 375 mm/min
Eilgang x-, y- und z-Achse	1200 / 800 / 600 mm/min
T-Nuten (Anzahl / Breite / Abstand)	3 / 18 mm / 80 mm
Motorleistung horizontal	5,5 kW
Motorleistung vertikal	5,5 kW
Servomotor (Drehmoment / Leistung)	10 Nm / 1,5 kW
Kühlmittelpumpe Leistung	90 W
Kühlmittelpumpe Fördermenge	25 l/min
Maschinenabmessung (B x T x H)	2530 x 2200 x 2560 mm
Gewicht ca.	2545 kg
