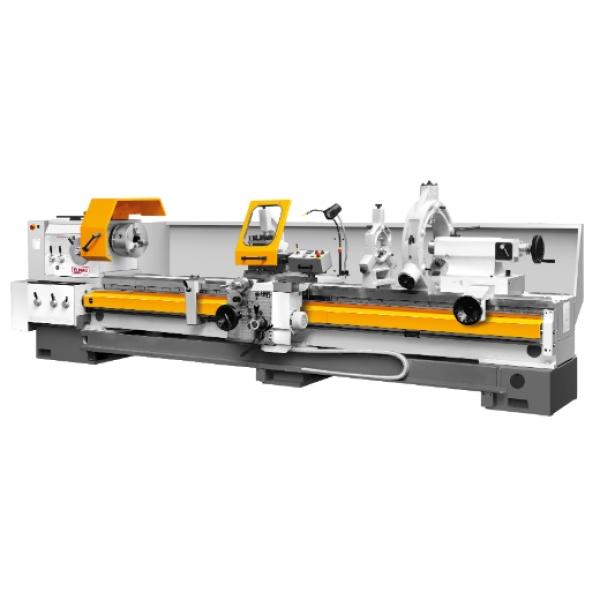

Produkt Highlights ELMAG PREMIUM CU 500 Universaldrehmaschine
HIGH-CLASS MODELLE FÜR ANSPRUCHSVOLLE DREHARBEITEN!
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen. Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen. Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen. Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Serienausstattung ELMAG PREMIUM CU 500 Universaldrehmaschine
- RÖHM Dreibacken-Drehfutter Ø 250 mm
- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör ELMAG PREMIUM CU 500 Universaldrehmaschine
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
Technische Fakten ELMAG PREMIUM CU 500 Universaldrehmaschine
- Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
Technische Daten ELMAG PREMIUM CU 500 Universaldrehmaschine
- Spitzenweite: 2.000 mm
- Drehdurchmesser über Bett: 500 mm
- Drehdurchmesser über Schlitten: 300 mm
- Drehdurchmesser ohne Brücke: 700 mm
- Maschinenbettbreite: 400 mm
- Querschlittenweg: 315 mm
- Oberschlittenweg: 130 mm
- Drehmeißelquerschnitt, max.: 32 x 32 mm
- Drehfutteraufnahme: (DIN 55027) Nr. 8
- Spindelaufnahme (Drehspindel): 80 mm
- Spindelbohrung: 72 mm
- Drehzahl: 20 - 2.000 UpM
- Drehzahlstufen: 21
- Längsvorschübe: (120) 0,04 - 12 mm/U
- Quervorschübe: (120) 0,02 - 6 mm/U
- Gewindemaß metrisch: (64) 0,5 - 120 mm
- metrische Modulgewinde: (64) 0,125 - 30 mm
- Zollgewinde, Gänge G: (64) 60 - 1/4 G/'
- Zoll Modulgewinde, Gänge G: (64) 240 - 1 G/'
- Pinolenaufnahme: MK 5
- Pinolendurchmesser: 90 mm
- Pinolenweg: 230 mm
- Motorleistung: 11.000 W
- Netzanschluss: 400 / 50 - 60 V/Hz
- Länge (gesamt): 3.600 mm
- Höhe (gesamt): 1.400 mm
- Gewicht: 2.950 kg
