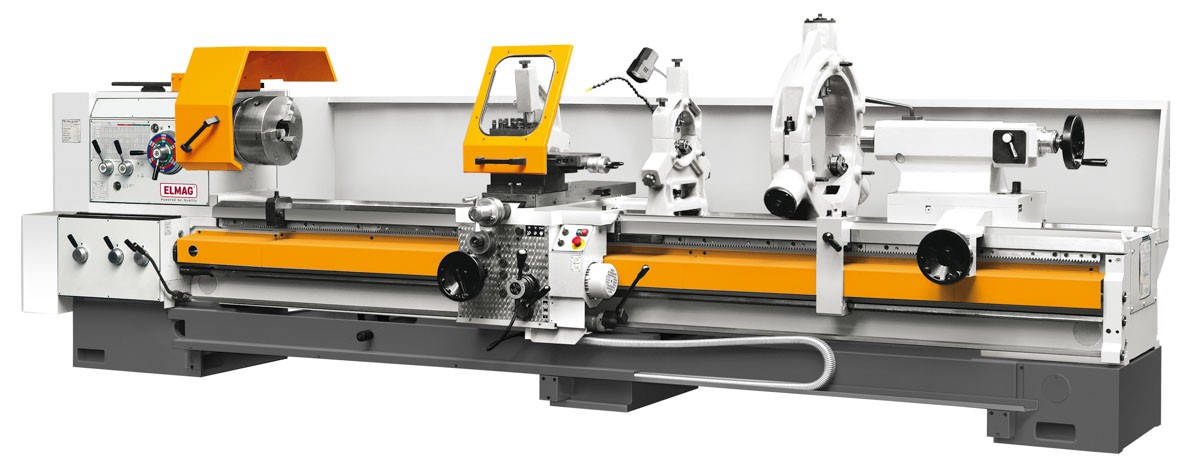

Produkt-Highlights ELMAG PREMIUM CU 760 Universal-Drehmaschine Spitzenweite 5000mm
HIGH-CLASS MODELLE FÜR ANSPRUCHSVOLLE DREHARBEITEN!
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.
Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.
Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.
Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet
Technische Fakten ELMAG PREMIUM CU 760 Universal-Drehmaschine Spitzenweite 5000mm
- Nonius für Z-Achse

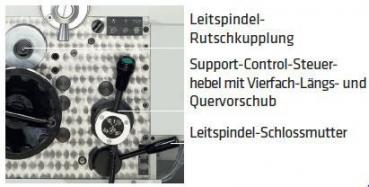

- Support-Control-Steuerhebel mit Vierfach-Längs- und Quervorschub + Eilganstaster
- Leitspindel-Schlossmutter
- Drehspindelschaltung LI- 0- RE

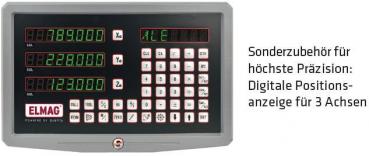

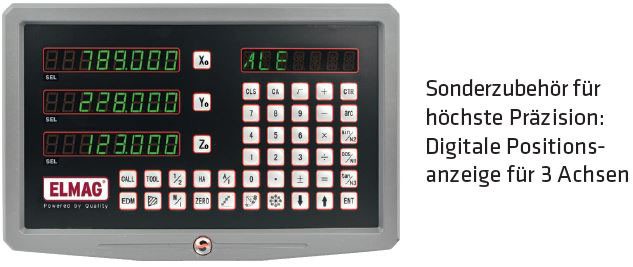

- Sonderzubehür für höchste Präzision: Digitale Positionsanzeige SINO für 3 Achsen
- Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN

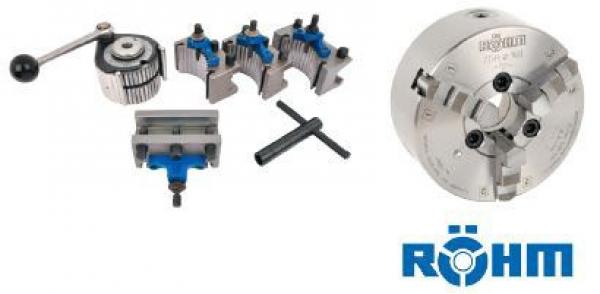

- RÖHM Dreibacken-Drehfutter Ø 380 mm
- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE
Technische Daten ELMAG PREMIUM CU 760 Universal-Drehmaschine Spitzenweite 5000mm
- Spitzenweite: 5000mm
- Spitzenhöhe: 380mm
- Drehdurchmesser über Bett: 760mm
- Drehdurchmesser über Schlitten: 520mm
- Drehdurchmesser ohne Brücke: 950mm
- Maschinenbettbreite: 560mm
- Brückenlänge: 0mm
- Querschlittenweg: 410mm
- Oberschlittenweg: 150mm
- Drehfutteraufnahme: DIN 55027 Nr 11
- Spindelaufnahme (Drehspindel): 140 mm
- Verfahrweg X-Achse: 0
- Spindelbohrung: 132mm
- Drehzahlstufen: 17
- Leitspindelsteigung: 0mm
- Leitspindeldurchmesser: 0mm
- Pinolenaufnahme: MK 6
- Pinolendurchmesser: 105mm
- Pinolenweg: 225mm
- Motorleistung: 11000W
- Eilgangsmotor: 0W
- Netzanschluss: 400/50-60V/Hz
- Länge (gesamt): 6970mm
- Breite (gesamt): 1650mm
- Höhe (gesamt): 1600mm
- Gewicht: 6080kg
- Drehlänge: 0mm
Hochwertigste Qualität der Maschinen von ELMAG
Profitieren Sie von einer 2 Jahre ELMAG Garantie
Zubehör für ELMAG-Maschinen auf Anfrage
