Produkt-Highlights ELMAG INDUSTRIE 1500/250 Universal-Drehmaschine
Extraschwere Leit- und Zugspindeldrehmaschinen, 5.500 Watt
Dank guter Leistungsdaten und einer optimalen Ausstattung zählen die bewährten INDUSTRIE 250-Modelle mit zu den Favoriten des Drehfachmanns und Werkzeugmachers. Die ideale Bauform mit selbstzentrierender Drehspindel, ein 5.500 Watt kräftiger Antriebsmotor und ein supermassiver Reitstock ermöglichen Drehgrößen über Schlitten von Ø 325 x 1.000, 1.500 bzw. 2.000 mm. Maximaler Drehdurchmesser ist 500 mm, ohne Brücke 630 mm. Eine Spindelbohrung von Ø 65 mm bietet Raum für 2 Zoll Stangenmaterial (60,3 mm).
Die INDUSTRIE 250-Modelle sind sehr gut für die Serienfertigung geeignet. Sie verfügen als erste ihrer Klasse über eine elektromechanische Fußbremse für einen äußerst raschen Drehspindelstopp. Eine einstellbare Rutschkupplung am Werkzeugschlitten schützt die Zug- und Leitspindel vor Überlast. Ein einstellbarer Längsanschlag sorgt für präzisen Vorschubstopp und schützt gegen Drehfutterkollision. Ein Kühlmitteltank mit Pumpe ist im Maschinensockel integriert. Dank der serienmäßigen Ausstattung mit einem Schnellwechsel-Stahlhalter-Set für raschen Werkzeugwechsel und mit einer digitalen Positionsanzeige von SINO sind die Industrie 250-Modelle optimal für eine effiziente serielle Produktion von Präzisionsteilen geeignet.
Technische Fakten ELMAG INDUSTRIE 1500/250 Universal-Drehmaschine
- Elektromechanische Drehspindel-Fußbremse und Bremsschalter
- Zugspindel mit einstellbarer Rutschkupplung
- Leitspindel mit Überlastschutz
- Werkzeugschlitten mit Zentralschmierung
- Längsanschlag für Automatikstopp
- Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- Digitale Positionsanzeige SINO SDS6-3V
- RÖHM-Dreibacken-Drehfutter Ø 250 mm
- Vierbacken-Planscheibenfutter Ø 315 mm

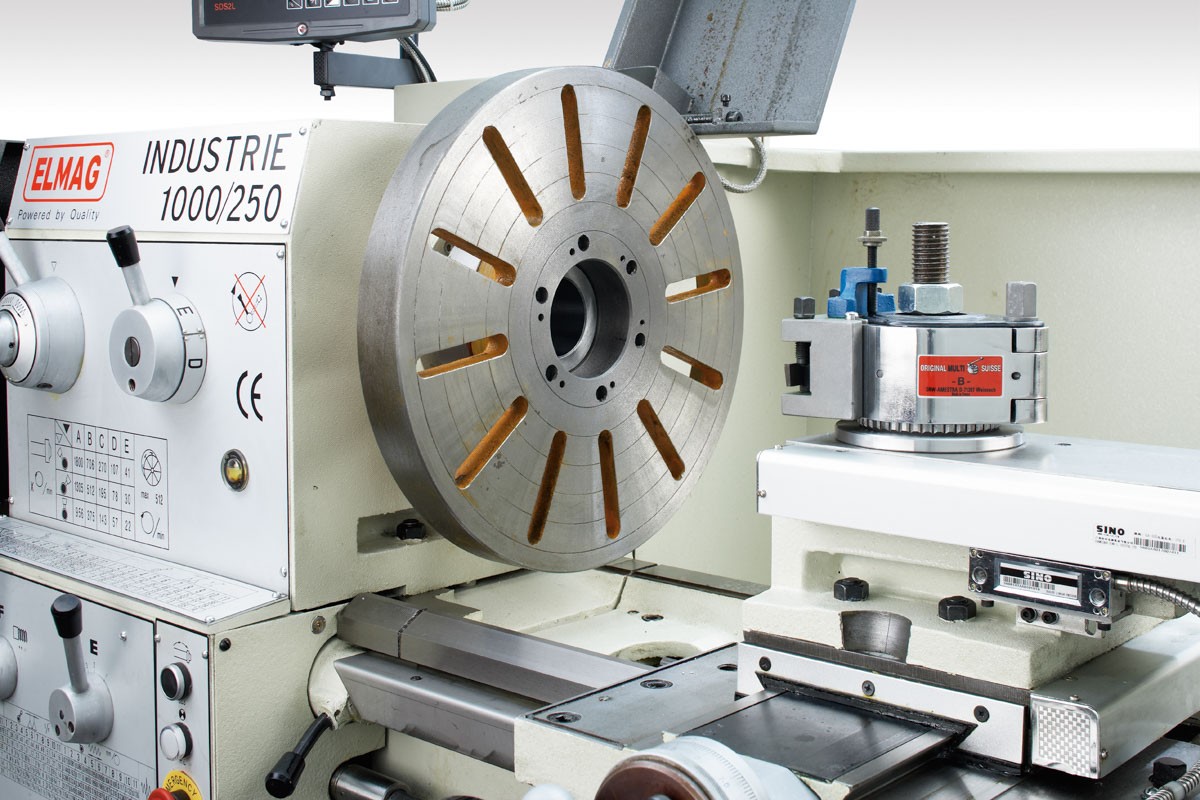

- Aufspannscheibe Ø 435 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette

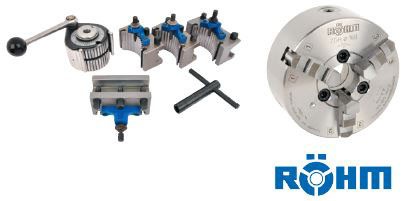

- Schnellwechsel-Stahlhalter-Set, 5-teilig MB
- Gewindeuhr und Wechselrädersatz
- Halogen-Maschinenlampe
- Not-Aus-Taster
- Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell
- Spänewanne
- Spritzwand
- Werkzeugsatz
- Bedienungsanleitung
- CE
Technische Daten ELMAG INDUSTRIE 1500/250 Universal-Drehmaschine
- Spitzenweite: 1500mm
- Spitzenhöhe: 250mm
- Drehdurchmesser über Bett: 500mm
- Drehdurchmesser über Schlitten: 325mm
- Drehdurchmesser ohne Brücke: 630mm
- Maschinenbettbreite: 330mm
- Brückenlänge: 260mm
- Querschlittenweg: 300mm
- Oberschlittenweg: 130mm
- Drehfutteraufnahme: D1 - 6
- Spindelaufnahme (Drehspindel): MK 5
- Verfahrweg X-Achse: 0
- Spindelbohrung: 65mm
- Drehzahl: 22 - 1800UpM
- Drehzahlstufen: 15
- Leitspindelsteigung: 6mm
- Leitspindeldurchmesser: 35mm
- Pinolenaufnahme: MK 5
- Pinolendurchmesser: 65mm
- Pinolenweg: 120mm
- Motorleistung: 5500W
- Eilgangsmotor: 0W
- Eilgangsantrieb: 120 W
- Kühlmittelpumpe: 125W
- Netzanschluss: 400 / 50 - 60V/Hz
- Länge (gesamt): 2950mm
- Breite (gesamt): 1150mm
- Höhe (gesamt): 1800mm
- Gewicht: 1830kg
- Drehlänge: 0mm
