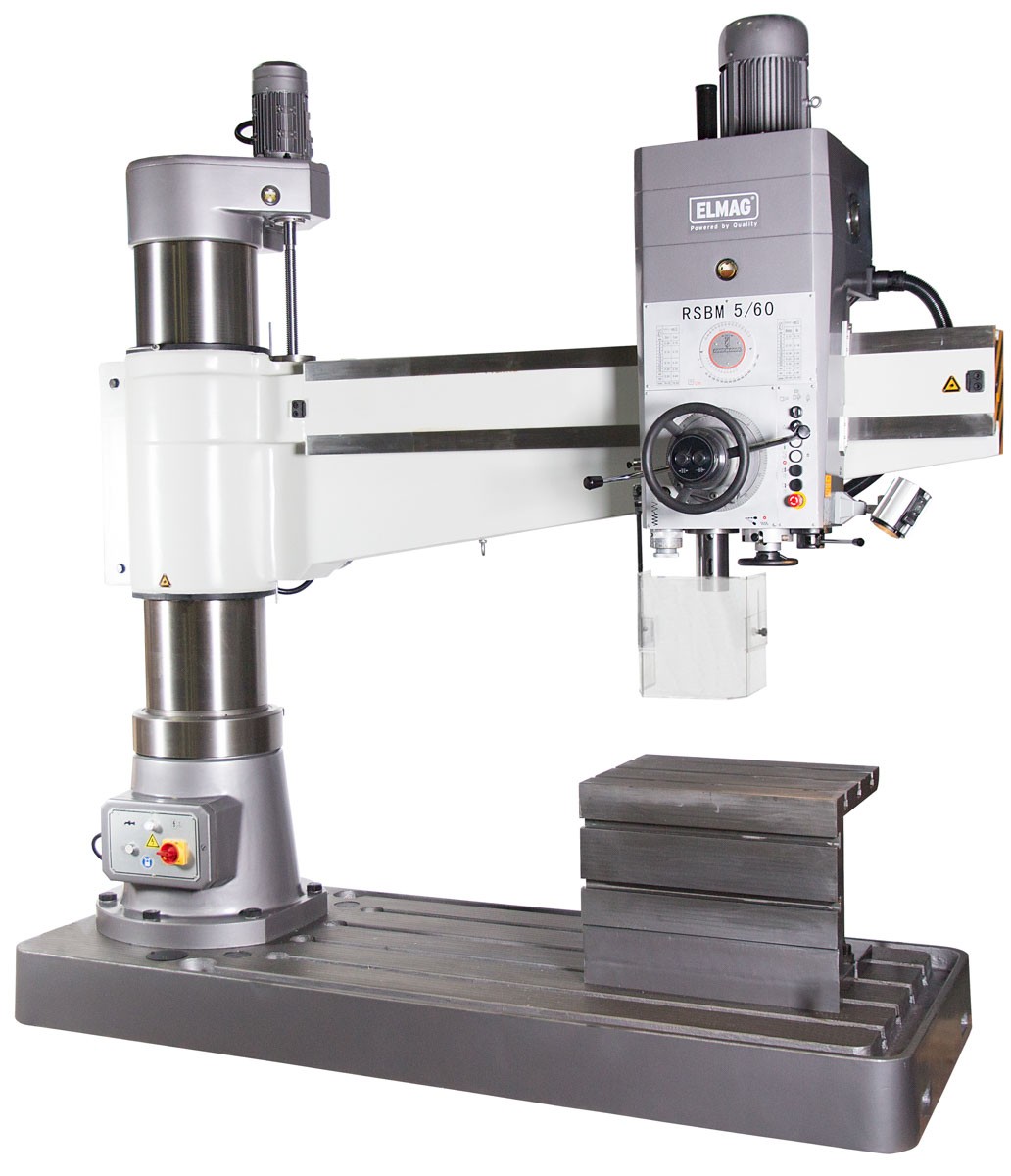

Produkt-Highlights ELMAG RSBM 6/100 Radial-Säulenbohrmaschine

Superflexibel - große Auslegeraggregate 1.500 - 15.000 W
Die RSBM-Modelle mit einer Bohrleistung von 30 bis 100 mm ermöglichen eine flexible Positionierung des Bohrwerkzeugs entlang eines höhenverstellbaren Auslegers. Bei Distanzbohrungen kann ein zeitaufwändiges Umspannen weitgehend entfallen. Die RSBM sind daher eine optimale Lösung für das Bohren, Reiben und Gewindeschneiden großer Werkstücke, wie z.B. Stahlträger, Schweißkonstruktionen oder Gussteile - ideal für den variablen Einsatz im Stahl- und Maschinenbau sowie für die Gussteil Nachbearbeitung. Ein besonders guter Einsatzbereich ist die verzugsfreie Bearbeitung von Grobblechen im Kessel- und Industrieofenbau, z.B. für die Herstellung von Wärmetauscher- und Rohrhalteplatten.

Serienausstattung ELMAG RSBM 6/100 Radial-Säulenbohrmaschine

- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 5 / B 16
- Reduzierhülse MK 5 / MK 4
- Reduzierhülse MK 6 / MK 5
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE

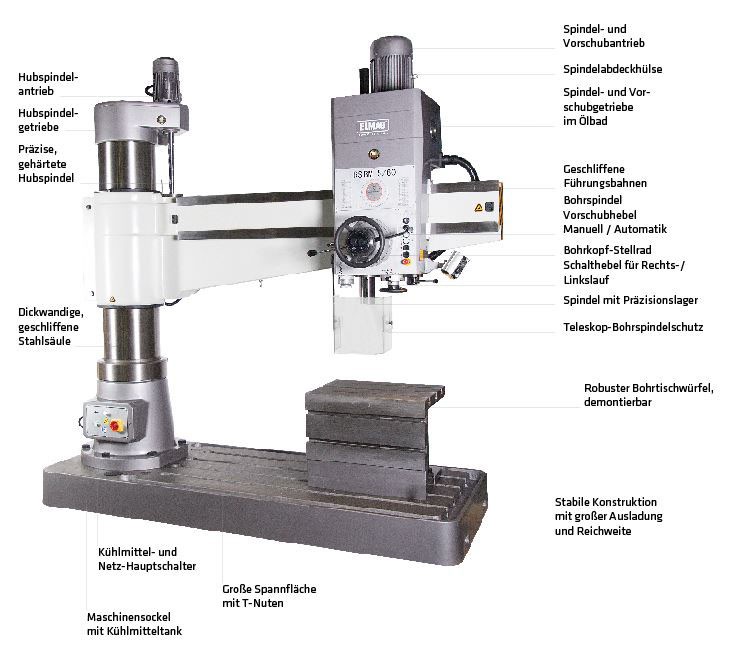

Technische Fakten ELMAG RSBM 6/100 Radial-Säulenbohrmaschine

Verwindungssteife, hoch belastbare Auslegerkonstruktion mit massiver, geschliffener Stahlsäule
Grundkörper aus stark verripptem, feinkörnigem Grauguss
Äußerst vibrationsarm und laufruhig
Bohrleistung Ø 100 mm
Extra große Kubatur
Sehr große Spindelausladung, 570 - 3.150 mm
Superstarkes Antriebsaggregat 15.000 W, 400 V
Hydraulisch geschaltetes, im Ölbad laufendes Spindel- und Vorschubgetriebe
Getrieberäder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen
22 Drehzahlstufen
Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
Rechts- und Linkslauf
Bohrkopfhub mittels Hubspindelantrieb, gehärtete Hubspindel
Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
Ausleger- und Bohrkopfklemmung hydromechanisch
Automatischer Pinolenvorschub, 16-stufig
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Bohrtischwürfel mit T-Nuten
Halogen-Bohrtischbeleuchtung
Maschinensockel mit T-Nuten
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel

Technische Daten ELMAG RSBM 6/100 Radial-Säulenbohrmaschine

Bohrleistung in Stahl: 100mm
Gewindeschneideleistung: M70
Spindelaufnahme (Drehspindel): MK 6
Drehzahlbereich: 8 - 1000 UpM
Drehzahlstufen: 22
Pinolenhub: 500mm
Pinolenvorschubstufen: 16
Drehmoment: 0N·m
Bohrkopfhub: 1250mm
Spindelausladung: 570 - 3150mm
Bohrkopf drehbar: ± 180°
Pinolenanbstand Sockel: 2500mm
Pinolenabstand Tisch min./max.: 120 - 2500mm
Bohrtischfläche: 1250 x 800mm
Bohrtischhöhe: 630mm
Motorleistung: 15000W
Hubspindelantrieb: 3000W
Netzanschluss: 400 / 50 - 60V/Hz
Vorschubkraft: 0N
Kühlmittelpumpe: 90W
Kühlmittelpumpleistung: 25l/min
Kubatur: 1250 x 800 x 2500mm
Länge x Breite: 4660 x 1630mm
Höhe (gesamt): 4525mm
Gewicht: 20000kg

Hochwertigste Qualität der Maschinen von ELMAG
Profitieren Sie von einer 2 Jahre ELMAG Garantie

Zubehör für ELMAG-Maschinen auf Anfrage
