Produkt-Highlights ELMAG KSBM 5/50 Kasten-Säulenbohrmaschine
Super-heavy - Professionelle Bohraggregate von 2.200 bis 5.500 W
Bohren mit hohem Drehmoment und großer Vorschubkraft, exzellente Bohrleistung von 25 bis 80 mm, hohe Präzision auch bei extremen Belastungen: Die KSBM-Modelle sind universell einsetzbare Getriebebohrmaschinen für den großen Bedarf. Ihre extraschwere Graugusskonstruktion bürgt für Stabilität und höchsteLaufruhe - z.B. bei der seriellen Gussteil- oder Schweißteilbearbeitung in Maschinen- und Stahlbaubetrieben. Dank eines hoch belastbaren Präzisionsgetriebes und des robusten, spielfrei fixierbaren Bohrtisches sind die KSBM-Modelle auch für Reibarbeiten gut geeignet.
Hervorzuheben ist die weitgehend automatisierte Gewindeschneideinrichtung der KSBM mit einstellbarer, automatischer Drehrichtungsumkehr - ab KSBM 5/63 mit besonders rationellem Schnellvor- und -rückschub. Mit 9 bzw. 12 Drehzahlen und 9 bzw. 6 Vorschubstufen bieten die KSBM ausreichend Spielraum für eine stets passende Schnittgeschwindigkeit.
Serienausstattung ELMAG KSBM 5/50 Kasten-Säulenbohrmaschine
- Schnellspannbohrfutter B 16, 1- 16 mm
- Kegeldorn MK 5 / B 16
- Reduzierhülse MK 5 / MK 2
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE
Technische Fakten ELMAG KSBM 5/50 Kasten-Säulenbohrmaschine
- Besonders verwindunssteife, hochbelastbare Kastenständer-, Bohrtisch- und Grundplattenkonstruktion
- Stark verrippter, feinkörniger Grauguss
- Sehr laufruhig auch bei hoher Beanspruchung
- Bohrleistung Ø 50 mm
- Große Kubatur
- Spindelausladung 335 mm
- Langlebiges Qualitätsgetriebe, 9 Drehzahlen
- Superstarker Antriebsmotor 4.000 W, 400 V
- Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
- Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
- Hohes Drehmoment an der Bohrspindel 350 Nm
- Rechts- und Linkslauf
- Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr
- Automatischer Pinolenvorschub, 9-stufig
- Hohe Vorschubkraft 16.000 N
- Bohrtiefenskala und -anschlag
- Höhenverstellbarer Bohrtisch mit T-Nuten und Kühlmittelrinne
- LED-Bohrtischbeleuchtung
- Verwindungssteife, geschliffene Schwalbenschwanzführungen
- Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- Not-Aus / Nullspannungsauslöser
Technische Daten ELMAG KSBM 5/50 Kasten-Säulenbohrmaschine
- Bohrleistung in Stahl: 50mm
- Gewindeschneideleistung: M42
- Spindelaufnahme (Drehspindel): MK 5
- Drehzahlbereich: 45 - 850 UpM
- Drehzahlstufen: 9

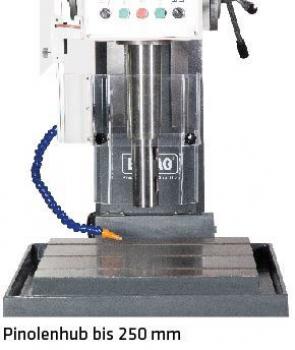

- Pinolenhub: 250mm
- Pinolenvorschubstufen: 9
- Drehmoment: 350N·m
- Bohrkopfhub: 200mm
- Bohrtischhub: 315mm
- Spindelausladung: 335mm
- Pinolenabstand Tisch min./max.: 215 - 725mm
- Bohrtischfläche: 560 x 480mm
- Bohrtischhöhe: 0mm
- Motorleistung: (2-stufig) 4000W
- Schnellvor- und rückschub: -W
- Hubspindelantrieb: 0W
- Netzanschluss: 400 / 50 - 60V/Hz
- Vorschubkraft: 16000N
- automatik Schnellvor- und rückschub: -
- Kühlmittelpumpe: 90W
- Kühlmittelpumpleistung: 25l/min
- Kubatur: 560 x 480 x 725mm
- Länge x Breite: 1040 x 905mm
- Höhe (gesamt): 2535mm
- Gewicht: 1250kg
Hochwertigste Qualität der Maschinen von ELMAG
Profitieren Sie von einer 2 Jahre ELMAG Garantie
Zubehör für ELMAG-Maschinen auf Anfrage
