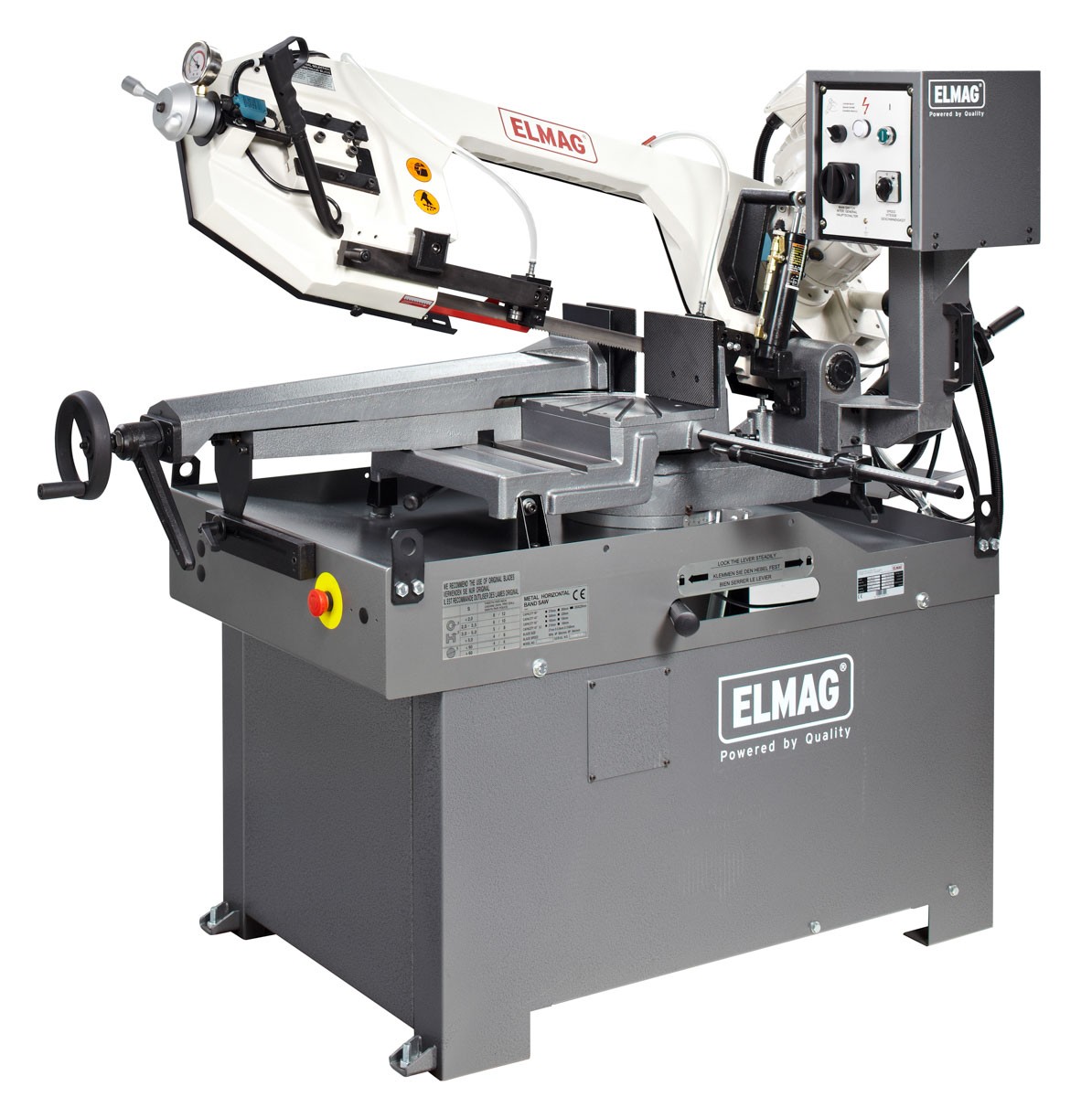

Produkt-Highlights ELMAG CY 350-2DG Gehrungs-Bandsägemaschine
Top-Technik
CY-Modelle bieten in jedem Detail eine hervorragende maschinenbauliche Ausführung und sind für intensiven Dauereinsatz geeignet, z.B. Großserienproduktion
|CY 350-2DG - kräftiges Industriemodell
Große Doppelgehrungsbandsäge mit hoher Durchsatzleistung. Schnittbereich max. 350x220 mm. Mit Automatik- und Manuellvorschub, zwei Drehzahlstufen, Gehrung rechts bis 60°, links bis 45°.

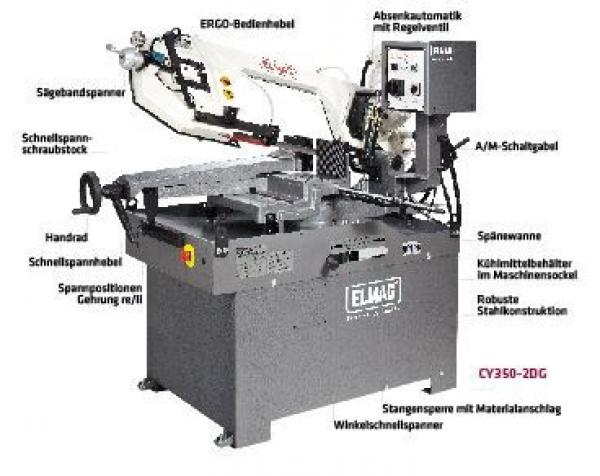

Serienausstattung ELMAG CY 350-2DG Gehrungs-Bandsägemaschine
- CY Metall-Bandsägemaschine
- Absenkautomatik mit Regelventil
- Schnellspannschraubstock
- Schnellspannhebel
- Stangensperre mit Materialanschlag
- Schraubstockspannung links/rechts
- Winkelschnellspanner
- Winkelskala
- Kompaktgetriebe mit Ölfüllung

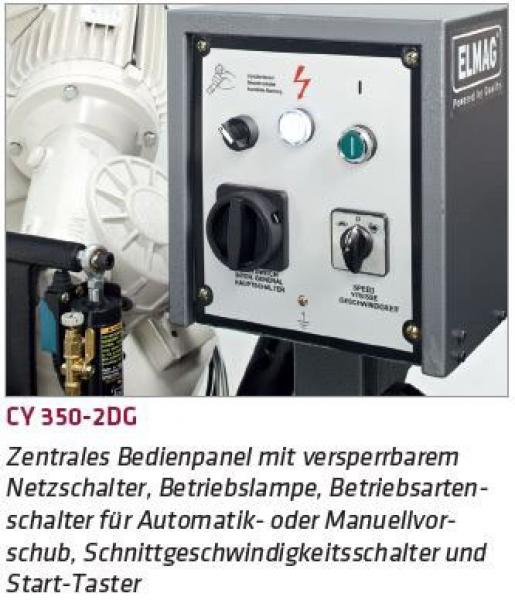

- Zentrales Bedien- bzw. Steuerpanel
- ERGO-Bedienhebel / Ein/Aus
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner mit Tellerfederpaket
- Sägeband-Spannungsanzeige
- SBÜ Sägebandüberwachung Endausschalter
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer/Greifschutz
- Spänebürste
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Sägerahmen mit Kegelrollenlagern
- Stahlblechsockel mit Spänewanne
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Technische Fakten ELMAG CY 350-2DG Gehrungs-Bandsägemaschine
- Schneiden rechts- und linksgerichteter Gehrungen - Schraubstockspannung links oder rechts von der Schnittstelle.
- Manuellbetrieb mit Vorschubsteuerung mittels ERGO-Bedienhebel, ideal für dünnwandiges Material
- Automatik für Einzel- und Serienschnitt
- Rascher Betriebsartwechsel: A/M-Schaltgabel zur Be- bzw. Entlastung des Sägerahmens
- Stufenlos einstellbarer Sägerahmenvorschub - mit hydraulischer Absenkautomatik ABV mit Regelventil

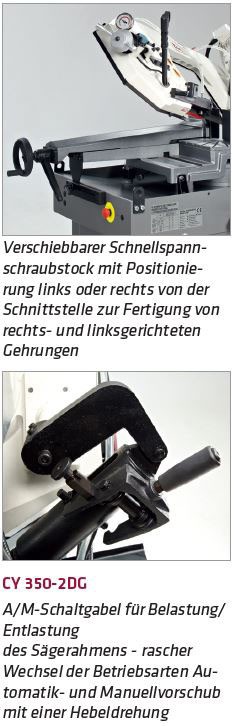

- Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke - Schnellspannschraubstock SSS mit Handrad
- Präzises Spannen mit einer Hebeldrehung - mit Schnellspannhebel
- Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
- Rasche Gehrungseinstellung 0-60° bzw. 45-0° - mit Winkelschnellspanner und gut ablesbarer Winkelskala
- Sehr kräftiger, zweistufiger Sägebandantrieb: 750/1.500 W
- Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
- Zweistufenschaltung für Schnittgeschwindigkeiten 34 und 68 m/min
- Optimale Sägebandkühlung - Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
- Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung
- Einfacher Sägebandwechsel, konstante Spannung - stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket
- Sichere Sägebandführung - Spannlager vorne zum Werkstück verstellbar
- Enge Führung des Sägebands - präzise einstellbare Spannlager mit Exzenterachse
- Stets sauberes Sägeband: mit Späneabstreifer und Spänebürste
- Betriebssicher - Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF - Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
- Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt
- Einfache Einstellung und permanente Überwachung der Sägebandspannung: mit Spannungsanzeige und Endausschalter
Technische Daten ELMAG CY 350-2DG Gehrungs-Bandsägemaschine
- Rundrohr Schnittbereich bei 0°: Max. 270 mm
- Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 240 mm
- Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 160 mm
- Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 210 mm
- Vierkantrohr Schnittbereich bei 0°: Max. 260 mm
- Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 220 mm
- Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 150 mm
- Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 180 mm
- Rechteckrohr Schnittbereich bei 0°: Max. 350x220 mm
- Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 240x160 mm
- Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 180x180 mmSchnittbereich max.: 350x220mm
- Sägebandlänge: 3160mm
- Sägebandhöhe: 27mm
- Schraubstocköffnung max.: 355mm
- Schnittwinkel: 45-0-60°
- Drehzahlstufen: 2
- Schnittgeschwindigkeit: 1: min 34 / 2: max 68m/min
- Sägebandantrieb Motorleistung: 750 / 1500W
- Kühlmittelpumpe Motorleistung: 50W
- Netzanschluss: 400 / 50-60V/Hz
- Einlaufhöhe: 900mm
- Länge: 2100mm
- Breite: 1200mm
- Höhe: 1960mm
- Gewicht: 360kg
Hochwertigste Qualität der Maschinen von ELMAG
Profitieren Sie von einer 2 Jahre ELMAG Garantie
Zubehör für ELMAG-Maschinen auf Anfrage
