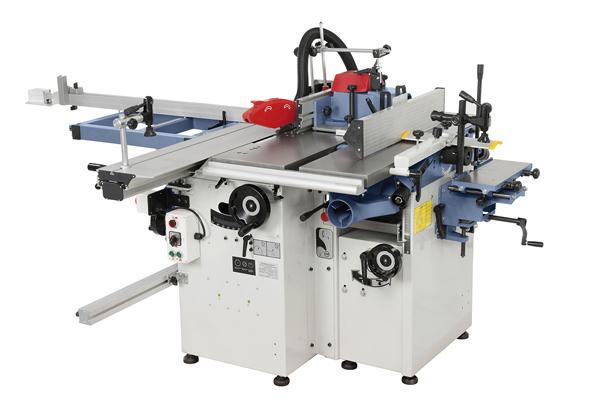

Die Universal-Kombinationsmaschine CWM 260 F ist unser Einsteigermodell bei den Holz-bearbeitungszentren mit Formattisch. Diese Maschine bietet eine Vielzahl an Anwendungsmöglichkeiten auf kleinstem Raum - Abrichthobeln, Dickenhobeln, Sägen, Fräsen, Bohren. Kurze Umrüstzeiten, hoher Bedienkomfort zeichnen dieses Modell aus.
Eigenschaften Bernardo Universal-Kombi CWM 260 F - 1200
- Wartungsfreie, präzisionsgelagerte 3-Messerwelle mit HSS-Hobelmesser
- Verwindungsfreier Aluminium-Formatschiebeschlitten mit Prismenführung
- Beide Abrichttische mit Feineinstellung und lärmdämmenden Tischlippen
- Fräserschutzhaube mit beidseitig einstellbaren Aluminium-Anschlaglinealen
- Fräsaggregat serienmäßig mit 3 Geschwindigkeiten, zur optimalen Anpasssung an das Werkstück
- Aufklappbare Abrichttische zum schnellen Umstellen auf das Dickenhobeln
- Alle Schaltelemente sind in einem Elektropaneel übersichtlich montiert
- Schrägverstellung des Sägeblattes bis 45° nach Skala mittels Handrad
- Integrierte umklappbare Spanauswurfhaube - Anschlussdurchmesser 100 mm
- Stabiler Aluminium-Abrichtanschlag, von 90° bis 45° schwenkbar
- Großzügiger bemessener Auslegertisch zum Auflegen größerer Platten
Lieferumfang Bernardo Universal-Kombi CWM 260 F - 1200
- Hobelmesser 250 x 30 x 3 mm
- Abrichtanschlag
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 - 16 mm
- Exzenterspanner
- Sägeblatt 250 x 3,2 x 30 mm / Z 24
- Vorritzsägeblatt 80 x 3,2 x 20 mm / Z 8
- Besäumschuh
- Teleskopanschlag mit Anschlagklappe
- Auslegertisch
- Fräserschutzhaube
- Schiebestock
- Sägeblattschutz mit Absauganschluss und Schlauch
- Bedienwerkzeug
Lieferbares Sonderzubehör Bernardo Universal-Kombi CWM 260 F - 1200
- Hobelmesser 250 x 30 x 3 mm, Preis per Stk. (Art.Nr.:15-1000)
- Hobelmessereinstelllehre HML (Art.Nr.:08-1500)
- 3-tlg. Sägeblattset 250 mm, im Alukoffer (Art.Nr.:17-1651)
- Vorritzsägeblatt 80 x 20 x 3 mm (Art.Nr.:17-1602)
- Universal - Profilmesserkopfset 100 x 40 x 30 mm (Art.Nr.:16-2349)
- Absauganlage DC 400 / 400 V (Art.Nr.:12-2060)
- Einschaltautomatik ALV 10 / 1M (Art.Nr.:12-1150)
- PVC-Spiralabsaugschlauch diam. 100 mm (4 m) (Art.Nr.:12-1069)
- PU-Spiralabsaugschlauch diam. 100 mm (6 m) (Art.Nr.:12-1077)
- Langlochbohrerset 6-tlg. linksdrehend (6/8/10/12/14/16 mm), 13 mm Schaft (Art.Nr.:16-2003)
- Waxilit-Gleitmittel 1 kg, Paste (Art.Nr.:54-1000)
Technische Daten Bernardo Universal-Kombi CWM 260 F - 1200
|
Abrichthobel
|
|
|
Abrichtbreite
|
250 mm
|
|
Tischlänge
|
1080 mm
|
|
Tischhöhe
|
820 mm
|
|
Hobelwellendrehzahl
|
3750 U/min
|
|
Hobelmesser
|
3 Stk.
|
|
Hobelwellendurchmesser
|
75 mm
|
|
Abrichtanschlag
|
700 x 145 mm
|
|
Abrichtanschlag schwenkbar
|
90° bis 45°
|
|
Max. Spanabnahme
|
5 mm
|
|
Motor-Abgabeleistung S1 100%
|
2,0 kW (2,7 PS)
|
|
Motor-Aufnahmeleistung S6 40%
|
2,8 kW (3,8 PS)
|
|
Dickenhobel
|
|
|
Tischlänge
|
600 mm
|
|
Hobelbreite
|
250 mm
|
|
Dickendurchlass, min. / max.
|
5 - 190 mm
|
|
Max. Spanabnahme
|
1,8 mm
|
|
Vorschubgeschwindigkeit
|
8 m/min
|
|
Absauganschluss Ø
|
100 mm
|
|
Langlochbohreinrichtung
|
|
|
Bohrtischgöße
|
370 x 150 mm
|
|
Westcott-Bohrfutter
|
0 - 16 mm
|
|
Max. Bohrtiefe
|
105 mm
|
|
Bohrbreite
|
140 mm
|
|
Höhenverstellung
|
85 mm
|
|
Kreissäge
|
|
|
Tischabmessung
|
1045 x 300 mm
|
|
Tischhöhe
|
820 mm
|
|
Auslegertisch
|
600 x 410 mm
|
|
Formattisch
|
1200 x 240 mm
|
|
Besäumlänge
|
1300 mm
|
|
Sägeblattdurchmesser max.
|
250 x 30 mm
|
|
Max. Schnitthöhe 90° / 45°
|
65 / 55 mm
|
|
Schnittbreite am Parallelanschlag
|
510 mm
|
|
Drehzahl Hauptsägeblatt
|
4050 U/min
|
|
Drehzahl Vorritzsägeblatt
|
6300 U/min
|
|
Vorritzsägeblatt
|
80 x 20 mm
|
|
Absauganschluss Ø
|
100 mm
|
|
Motor-Abgabeleistung S1 100%
|
2,2 kW (3,0 PS)
|
|
Motor-Aufnahmeleistung S6 40%
|
3,0 kW (4,0 PS)
|
|
Fräse
|
|
|
Spindeldurchmesser
|
30 mm
|
|
Höhenverstellung
|
150 mm
|
|
Frästischöffnung
|
150 mm
|
|
Aufspannlänge
|
90 mm
|
|
Max. Werkzeugdurchmesser
|
|
|
-beim Profilieren
|
140 mm
|
|
-beim Zapfenschneiden
|
200 mm
|
|
Spindeldrehzahl
|
3500 / 5500 / 7000 U/min
|
|
Motor-Abgabeleistung S1 100%
|
2,2 kW (3,0 PS)
|
|
Motor-Aufnahmeleistung S6 40%
|
3,0 kW (4,0 PS)
|
|
Spannung
|
400 V
|
|
Maschinenabmessung (B x T x H)
|
1400 x 2340 x 1150 mm
|
|
Gewicht ca.
|
372 kg
|
