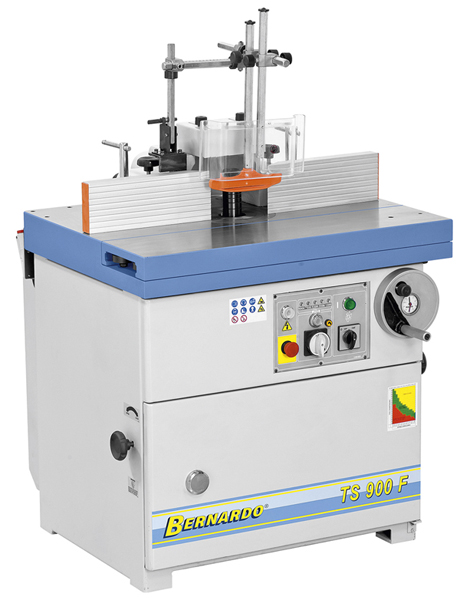

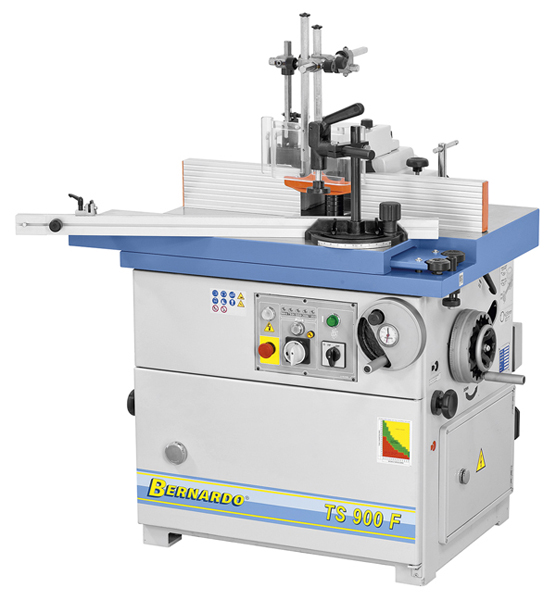

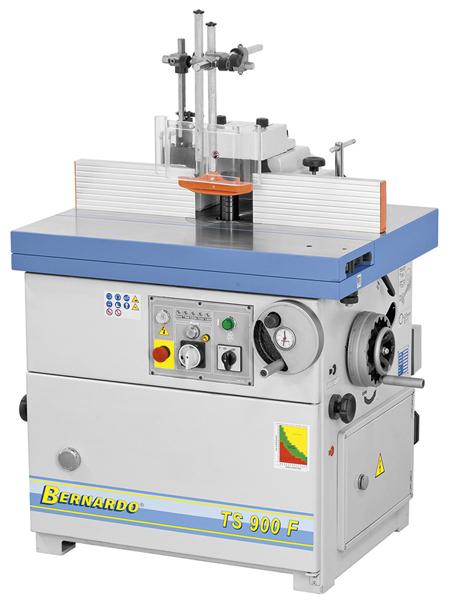

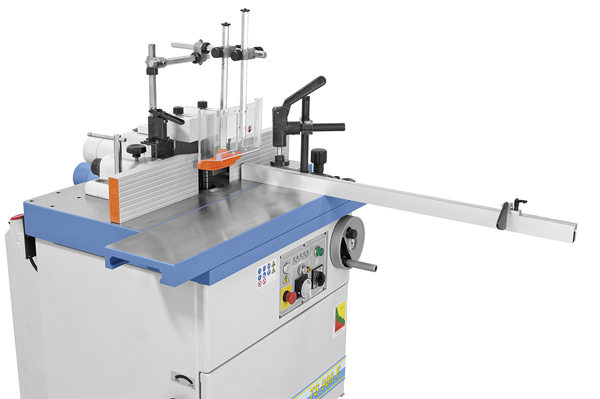

Die bewährte Schwenkspindel-Fräsmaschine TS 900 F ist bereits in der Grundausstattung mit einem im Arbeitstisch integriertem Schiebetisch ausgestattet. Durch die vielfältigen Anwendungsmöglichkeiten, die einfache Handhabung, das umfangreiche Standardzubehör und der erstklassigen Verarbeitung ist dieses Modell die ideale Arbeitsgerät für den professionellen Anwender.
Eigneschaften Bernardo Schwenkspindel-Fräsmaschine mit Formattisch TS 900 F
- Serienmäßig mit Rechts-Linkslauf und elektrischer Spindelbremse ausgestattet
- Einfacher Riemenwechsel zur Geschwindigkeitswahl über großzügige Öffnung an der Maschinenfront
- Hohe Wirtschaftlichkeit durch die serienmäßige Wechselspindel
- Großdimensioniertes Fräsaggregat aus Grauguss, beidseitig am Frästisch befestigt
- Fräserschutzhaube mit beidseitig feineinstellbaren Aluminium-Anschlagschienen
- Handrad mit analoger Gradanzeige für Frässpindelschwenkung
- Späneabfuhr an der Fräserschutzhaube und unter dem Tisch
- Durchzugsstarker Antriebsmotor mit automatischem Stern-Dreieck-Anlauf
- Verwindungssteifer, stark verrippter Arbeitstisch aus Grauguss, plangenau bearbeitet und geschliffen für höchste Präzision
- Frässpindel mit Präzisionslager im oberen Bereich gelagert, dadurch erhöht sich die Lebensdauer bzw. wird die Lagerbelastung gering gehalten
Lieferumfang Bernardo Schwenkspindel-Fräsmaschine mit Formattisch TS 900 F
- Schiebetisch
- Fräserschutzhaube FA-01
- Schutz- und Andrückvorrichtung
- Gehrungsanschlag mit Niederhalter
- Ausziehbares Anschlaglineal
- Wechselspindel 30 mm
- Rechts- / Linkslauf
- LED-Drehzahlanzeige
- Analoge Gradanzeige
- Elektrische Spindelbremse
- Automatischer Stern-Dreieck-Anlauf
- Anschluss für Vorschubapparat
Lieferbares Sonderzubehör Bernardo Schwenkspindel-Fräsmaschine mit Formattisch TS 900 F
- Wechselspindel Ø 30 mm, l = 140 mm (Art.Nr.:09-1326)
- Wechselspindel Ø 35 mm, l = 140 mm (Art.Nr.:09-1327)
- Wechselspindel Ø 40 mm, l = 160 mm (Art.Nr.:09-1328)
- Spannzangen-Set 6, 8, 12 mm (Art.Nr.:09-1331)
- Fräserschutzhaube FA-02 (Art.Nr.:09-1336)
- Absauganlage DC 500 E / 400 V (Art.Nr.:12-2066)
- Einschaltautomatik ALV 10 (Art.Nr.:12-1150)
- PVC-Spiralabsaugschlauch diam. 100 mm (4 m) (Art.Nr.:12-1069)
- PU-Spiralabsaugschlauch diam. 100 mm (6 m) (Art.Nr.:12-1077)
- PU-Spiralabsaugschlauch diam. 120 mm (6 m) (Art.Nr.:12-1078)
Technische Daten Bernardo Schwenkspindel-Fräsmaschine mit Formattisch TS 900 F
|
Tischabmessung inkl. Schiebetisch
|
900 x 700 mm
|
|
Tischabmessung Schiebetisch
|
900 x 230 mm
|
|
Verfahrweg Schiebetisch
|
840 mm
|
|
Arbeitshöhe
|
880 mm
|
|
Spindeldurchmesser
|
30 mm
|
|
Schwenkbare Spindel
|
-10° bis +45°
|
|
Höhenverstellung der Spindel
|
180 mm
|
|
Aufspannlänge
|
120 mm
|
|
Max. Werkzeugdurchmesser
|
|
|
- beim Profilieren
|
180 mm
|
|
- beim Zapfenschneiden
|
225 mm
|
|
Max. Werkzeugdurchmesser versenkbar
|
180 mm
|
|
Frästischöffnung
|
190 mm
|
|
Spindeldrehzahl
|
1500 / 3500 / 5500 / 7500 /
9000 U/min
|
|
Absauganschluss Ø
|
100 / 100 mm
|
|
Motorleistung
|
4,0 kW (5,5 PS) – 400 V
|
|
Maschinenabmessung (B x T x H)
|
900 x 850 x 1070 mm
|
|
Gewicht ca.
|
370 kg
|
