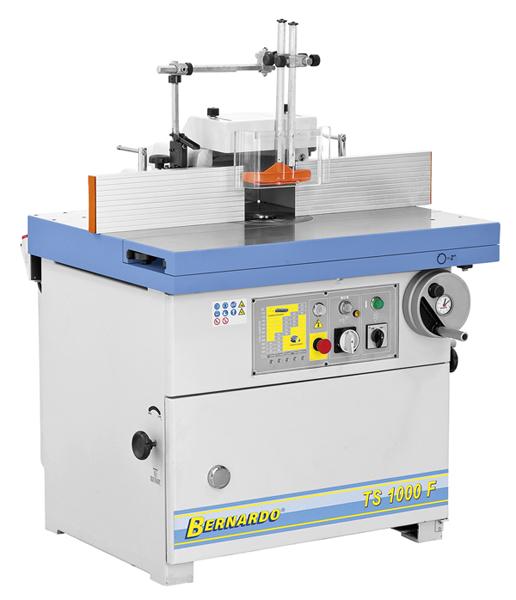

Die bewährte Schwenkspindel-Fräsmaschine TS 1000 F ist bereits in der Grundausstattung mit einem im Arbeitstisch integriertem Schiebetisch ausgestattet. Durch die vielfältigen Anwendungsmöglichkeiten, die einfache Handhabung, das umfangreiche Standardzubehör und der erstklassigen Verarbeitung ist dieses Modell die ideale Arbeitsgerät für den professionellen Anwender.
Eigneschaften Bernardo Schwenkspindel-Fräsmaschine mit Formattisch TS 1000 F
- Serienmäßig mit Rechts-Linkslauf und elektrischer Spindelbremse ausgestattet
- Einfacher Riemenwechsel zur Geschwindigkeitswahl über großzügige Öffnung an der Maschinenfront
- Hohe Wirtschaftlichkeit durch die serienmäßige Wechselspindel
- Großdimensioniertes Fräsaggregat aus Grauguss, beidseitig am Frästisch befestigt
- Fräserschutzhaube mit beidseitig feineinstellbaren Aluminium-Anschlagschienen
- Handrad mit analoger Gradanzeige für Frässpindelschwenkung
- Späneabfuhr an der Fräserschutzhaube und unter dem Tisch
- Durchzugsstarker Antriebsmotor mit automatischem Stern-Dreieck-Anlauf
- Verwindungssteifer, stark verrippter Arbeitstisch aus Grauguss, plangenau bearbeitet und geschliffen für höchste Präzision
- Frässpindel mit Präzisionslager im oberen Bereich gelagert, dadurch erhöht sich die Lebensdauer bzw. wird die Lagerbelastung gering gehalten
Lieferumfang Bernardo Schwenkspindel-Fräsmaschine mit Formattisch TS 1000 F
- Schiebetisch
- Fräserschutzhaube FA-01
- Schutz- und Andrückvorrichtung
- Gehrungsanschlag mit Niederhalter
- Ausziehbares Anschlaglineal
- Wechselspindel 30 mm
- Rechts- / Linkslauf
- LED-Drehzahlanzeige
- Analoge Gradanzeige
- Elektrische Spindelbremse
- Automatischer Stern-Dreieck-Anlauf
- Anschluss für Vorschubapparat
Lieferbares Sonderzubehör Bernardo Schwenkspindel-Fräsmaschine mit Formattisch TS 1000 F
- Wechselspindel Ø 30 mm, l = 140 mm (Art.Nr.:09-1326)
- Wechselspindel Ø 35 mm, l = 140 mm (Art.Nr.:09-1327)
- Wechselspindel Ø 40 mm, l = 160 mm (Art.Nr.:09-1328)
- Spannzangen-Set 6, 8, 12 mm (Art.Nr.:09-1331)
- Fräserschutzhaube FA-02 (Art.Nr.:09-1336)
- Absauganlage DC 500 E / 400 V (Art.Nr.:12-2066)
- Einschaltautomatik ALV 10 (Art.Nr.:12-1150)
- PVC-Spiralabsaugschlauch diam. 100 mm (4 m) (Art.Nr.:12-1069)
- PU-Spiralabsaugschlauch diam. 100 mm (6 m) (Art.Nr.:12-1077)
- PU-Spiralabsaugschlauch diam. 120 mm (6 m) (Art.Nr.:12-1078)
Technische Daten Bernardo Schwenkspindel-Fräsmaschine mit Formattisch TS 1000 F
|
Tischabmessung inkl. Schiebetisch
|
1000 x 800 mm
|
|
Tischabmessung Schiebetisch
|
1000 x 260 mm
|
|
Verfahrweg Schiebetisch
|
940 mm
|
|
Arbeitshöhe
|
880 mm
|
|
Spindeldurchmesser
|
30 mm
|
|
Schwenkbare Spindel
|
-10° bis +45°
|
|
Höhenverstellung der Spindel
|
180 mm
|
|
Aufspannlänge
|
120 mm
|
|
Max. Werkzeugdurchmesser
|
|
|
- beim Profilieren
|
250 mm
|
|
- beim Zapfenschneiden
|
335 mm
|
|
Max. Werkzeugdurchmesser versenkbar
|
210 mm
|
|
Frästischöffnung
|
220 mm
|
|
Spindeldrehzahl
|
1500 / 3500 / 5500 / 7500 / 9000 U/min
|
|
Absauganschluss Ø
|
125 / 100 mm
|
|
Motorleistung
|
5,5 kW (7,5 PS) – 400 V
|
|
Maschinenabmessung (B x T x H)
|
1000 x 1020 x 1340 mm
|
|
Gewicht ca.
|
480 kg
|
