Eigenschaften Bernardo PST 01/240 Schutzeinrichtung für Stoßmaschinen
- Diese Schutzeinrichtung ist in zwei Abmessungen erhältlich
- Schützt den Bediener vor direktem Kontakt mit bewegten Teilen des vertikalen Schlittens und vor wegfliegenden Spänen
- Dieses Modell ist wahlweise für die Montage links oder rechts am Maschinenkörper erhältlich
- Der Schutzschirm besteht aus einem schlagfestem und ölbeständigem Kunststoffmaterial
- Komplett mit Sicherheits-Mikroschalter.
Anmerkung:
Beschreiben Sie die Montageseite durch den Zusatz: /SX = Links - /DX = Rechts
Technische Daten Bernardo PST 01/240 Schutzeinrichtung für Stoßmaschinen
|
A
|
B
|
C
|
D
|
E
|
Gewicht
|
|
400
|
400
|
200
|
250
|
600
|
7,7 kg
|

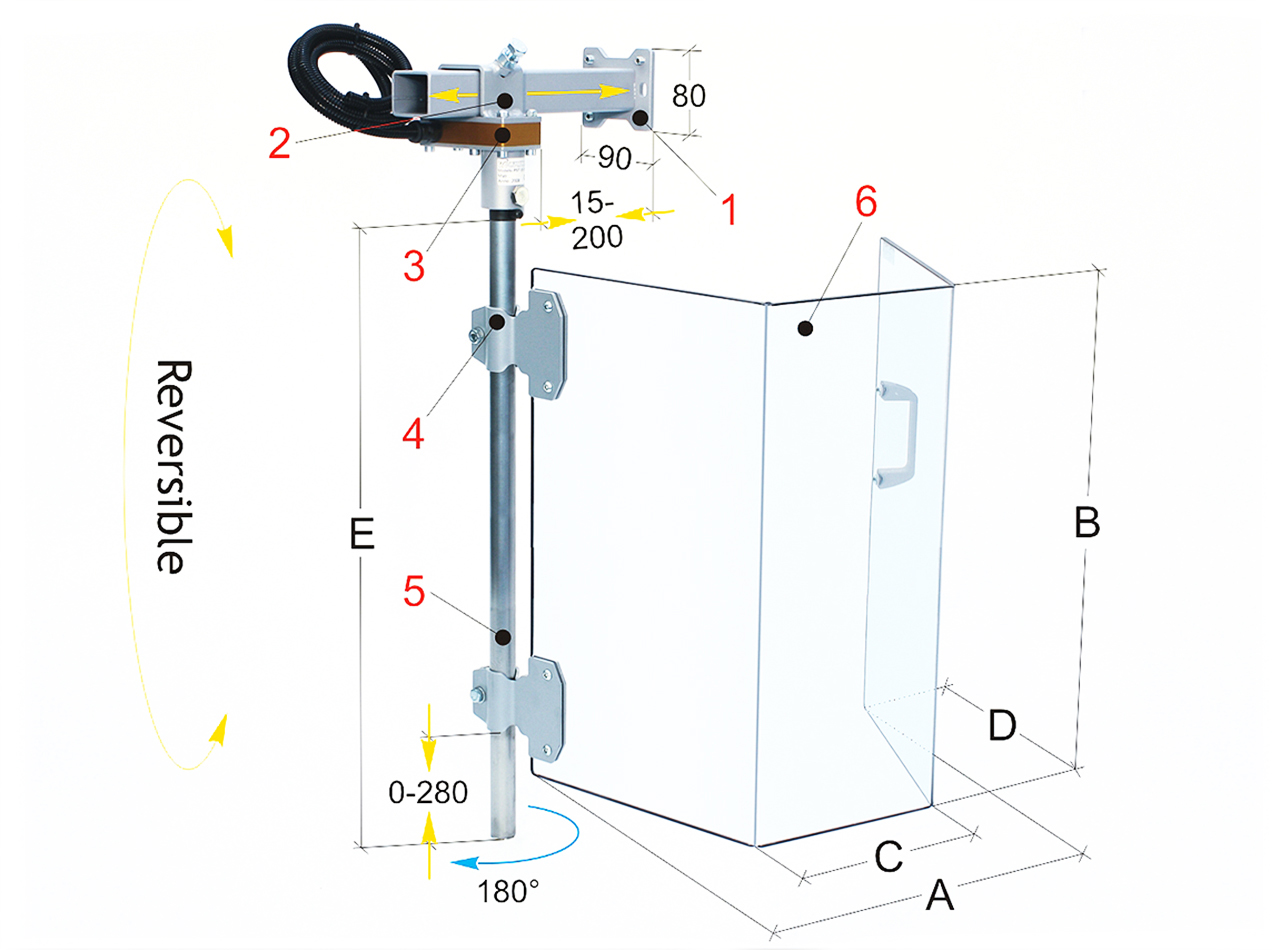

1 Einstellbarer Winkelhalter aus Stahlrohr
2 Nach links oder rechts einstellbarer Träger
3 Sicherheits-Mikroschalter-Gehäuse, 180° drehbar, 2 Öffnungskontakte
4 Einstellbare Klemmhalterung aus Stahlblech
5 Vertikaler Schutzschirmhalter aus rostfreiem Stahlrohr
6 Einteiliger Schutzschirm aus schlagfestem, ölbeständigem Kunststoffmaterial großer Stärke
