Eigenschaften Bernardo Schutzeinrichtung für Bohrmaschine PTR 02/180
- Stabile und vielseitige Schutzeinrichtung für die Montage auf herkömmlichen Bohrmaschinen oder ähnlichen Maschinen
- Schützt den Bediener vor direktem Kontakt mit der rotierenden Spindel und wegfliegenden Spänen oder Kühlmittelspritzern
- Für die Montage an der linken Seite der Maschine vorgesehen
- Der Schutzschirm kann vertikal eingestellt werden: Die Baugruppe Schutzschild-Tragarm ist mit Hilfe der Mikroschaltergruppe (4) einstellbar. Der Schutzschirm kann mit Hilfe des Arms (5) eingestellt werden. Der Klemmhalter für das Schutzglas kann wahlweise nach innen (7) oder nach außen (8) befestigt werden und ermöglicht dadurch einen horizontalen Einstellbereich
- Komplett mit Sicherheits-Mikroschalter
Technische Daten Bernardo Schutzeinrichtung für Bohrmaschine PTR 02/180
|
A
|
B
|
C
|
Gewicht
|
|
230
|
180
|
115
|
2,6 kg
|

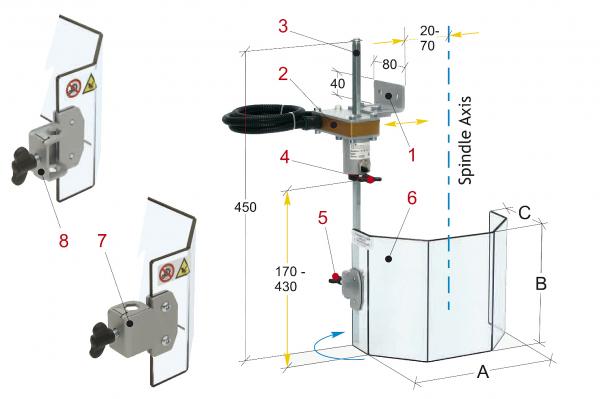

1 Winkelhalter aus Stahlblech
2 Gehäuse für die Sicherheits-Mikroschalter, 180° drehbar, 2 Öffnungskontakte
3 Vertikaler Schutzschirm-Tragearm aus Sechskantstahl
4 Einstellknopf für die Arm-Schutzschirm-Einstellung entsprechend der Mikroschalter-Gruppe
5 Klemmhalter für den Schutzschirm
6 Schutzschirm aus Polykarbonat
