Dieses Modell ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision. Besonderes Merkmal dieses Models ist der Eilgang und die 8 Vorschübe in allen Achsen, angetrieben über einen Servomotor.

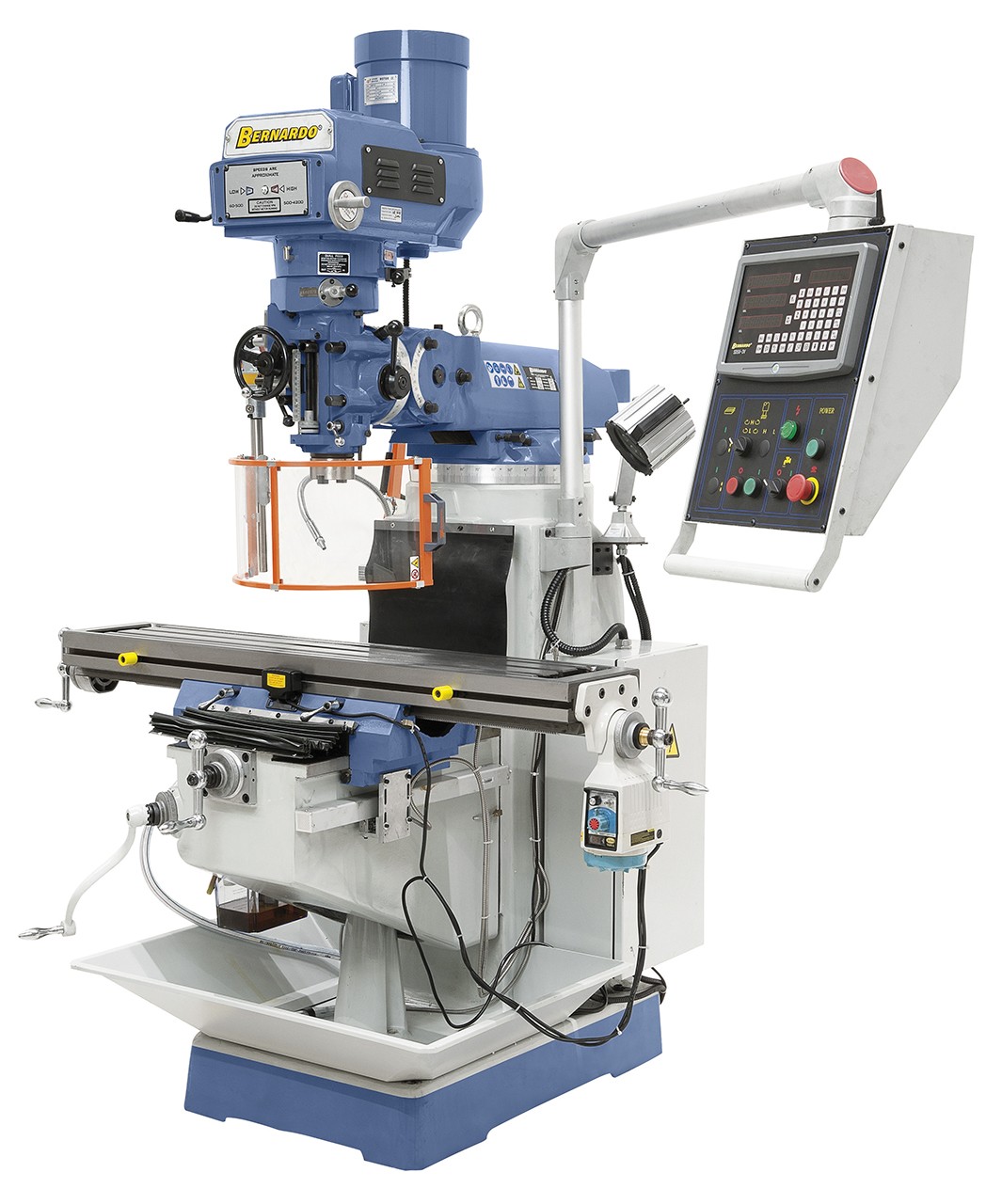

Eigenschaften Bernardo Universal Fräsmaschine MFM 360 Servo
- Gehärtete und präzisionsgeschliffene Führungen gewährleisten eine hohe Arbeitsgenauigkeit
- Serienmäßig mit Eilgang in x-, y- und z-Achse zur Reduzierung der Nebenzeiten

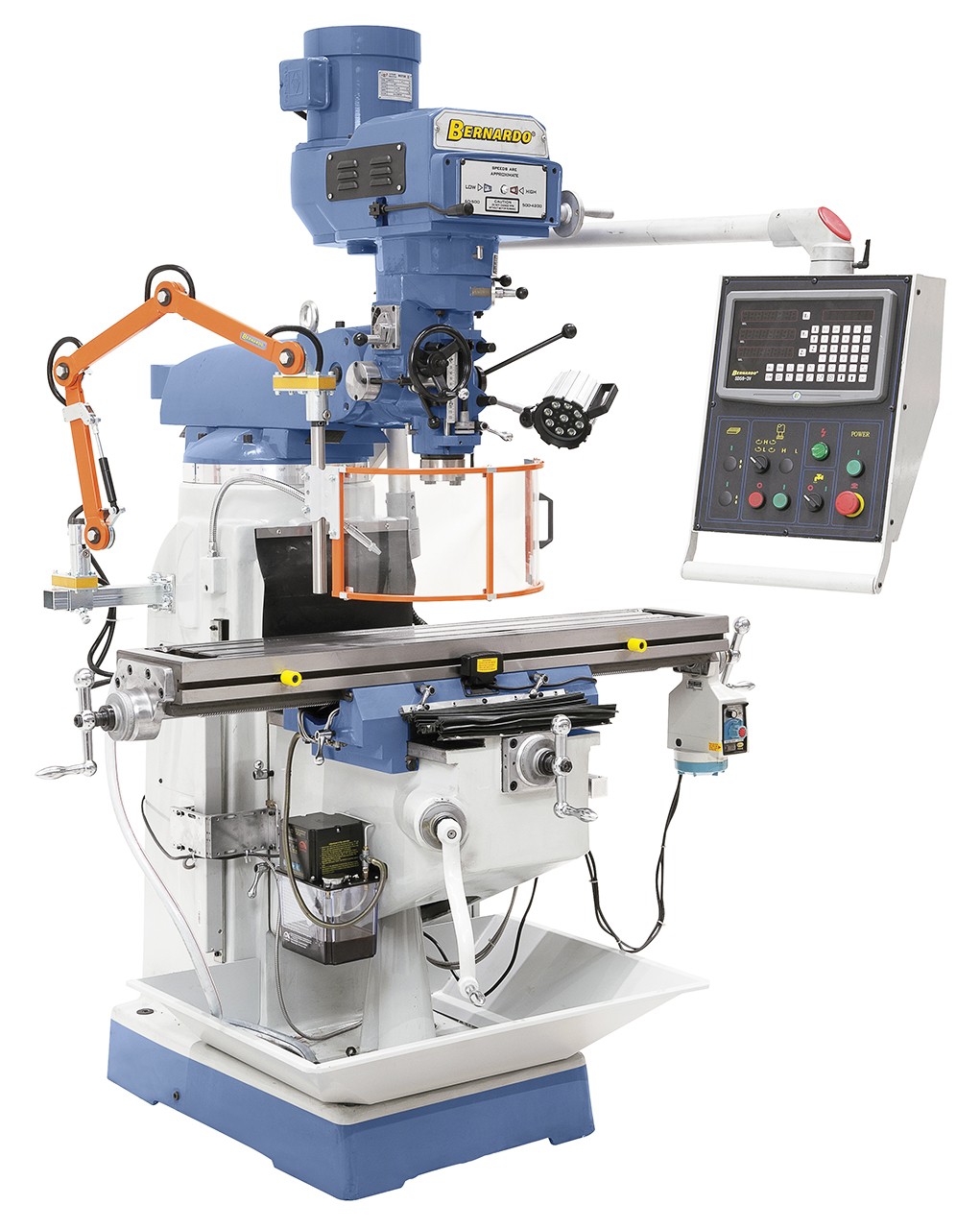

- Schwenkbares Bedienpult mit ergonomisch angebrachten Schaltern

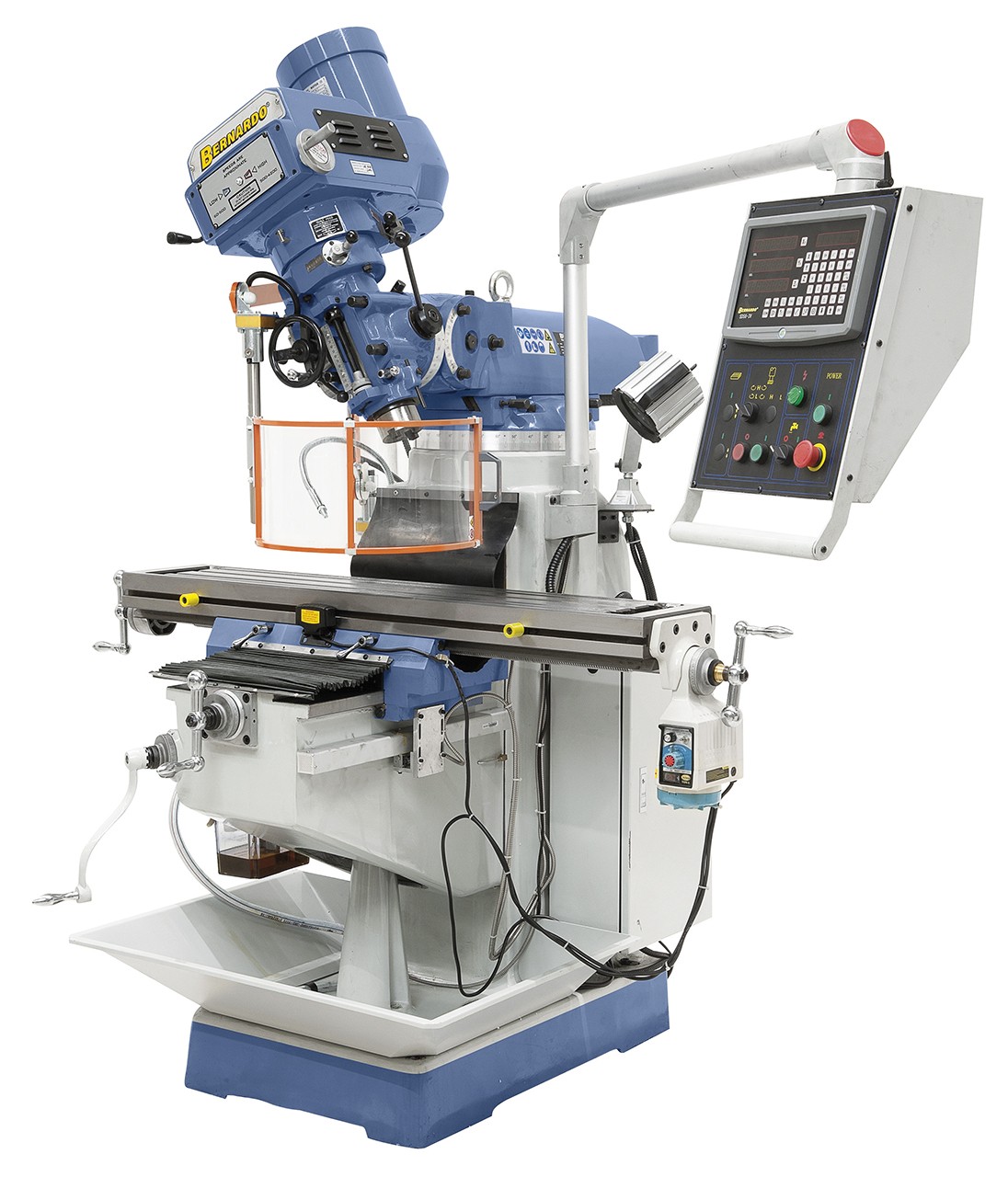

- Erweiterter Einsatzbereich durch die serienmäßige Horizontalspindel
- Fein abgestufte Vorschübe in allen Achsen, mittels Servomotor angetrieben
- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten

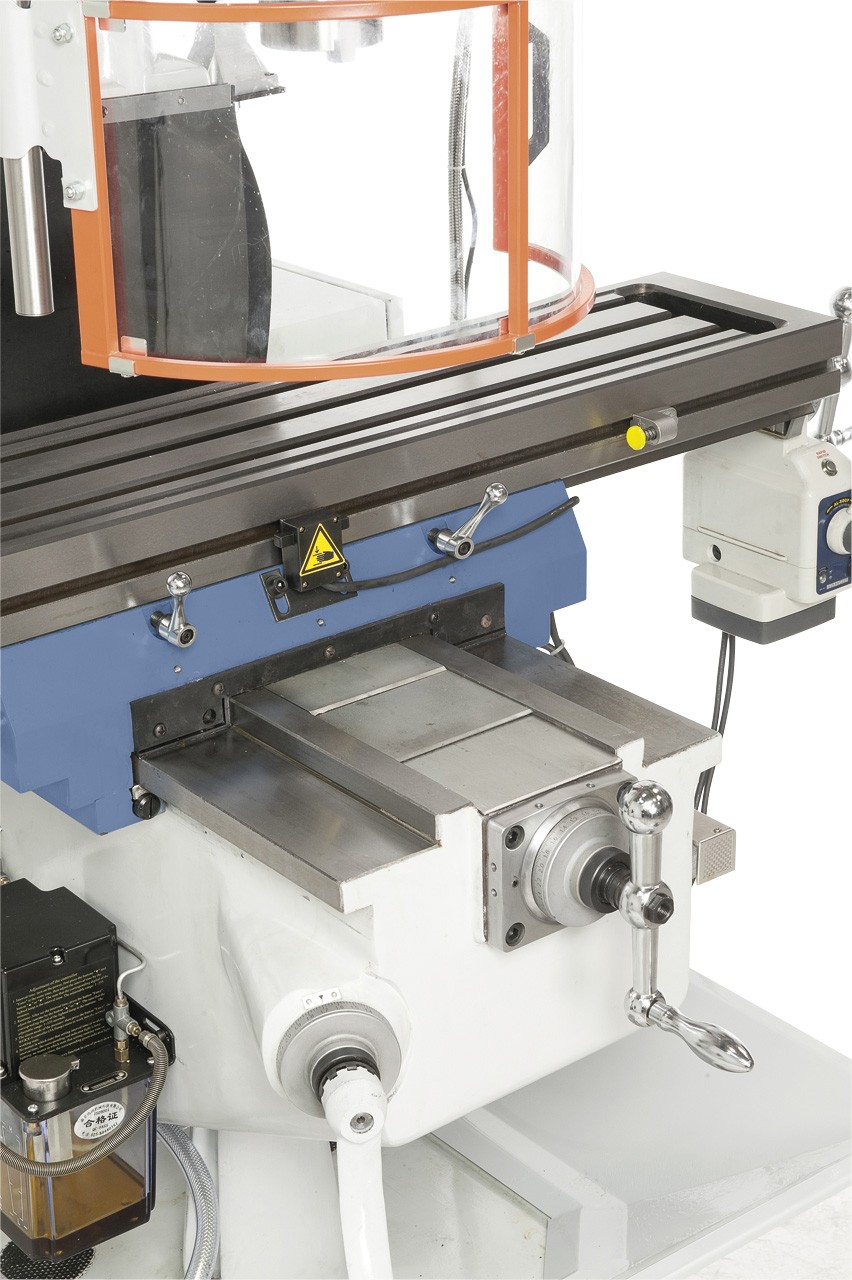

- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Digitale Positionsanzeige für x-, y- und z-Achse im Lieferumfang enthalten
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und Vorschüben
Lieferumfang Bernardo Universal Fräsmaschine MFM 360 Servo
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 24
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Horizontal-Gegenlager
- Kühlmittelwanne

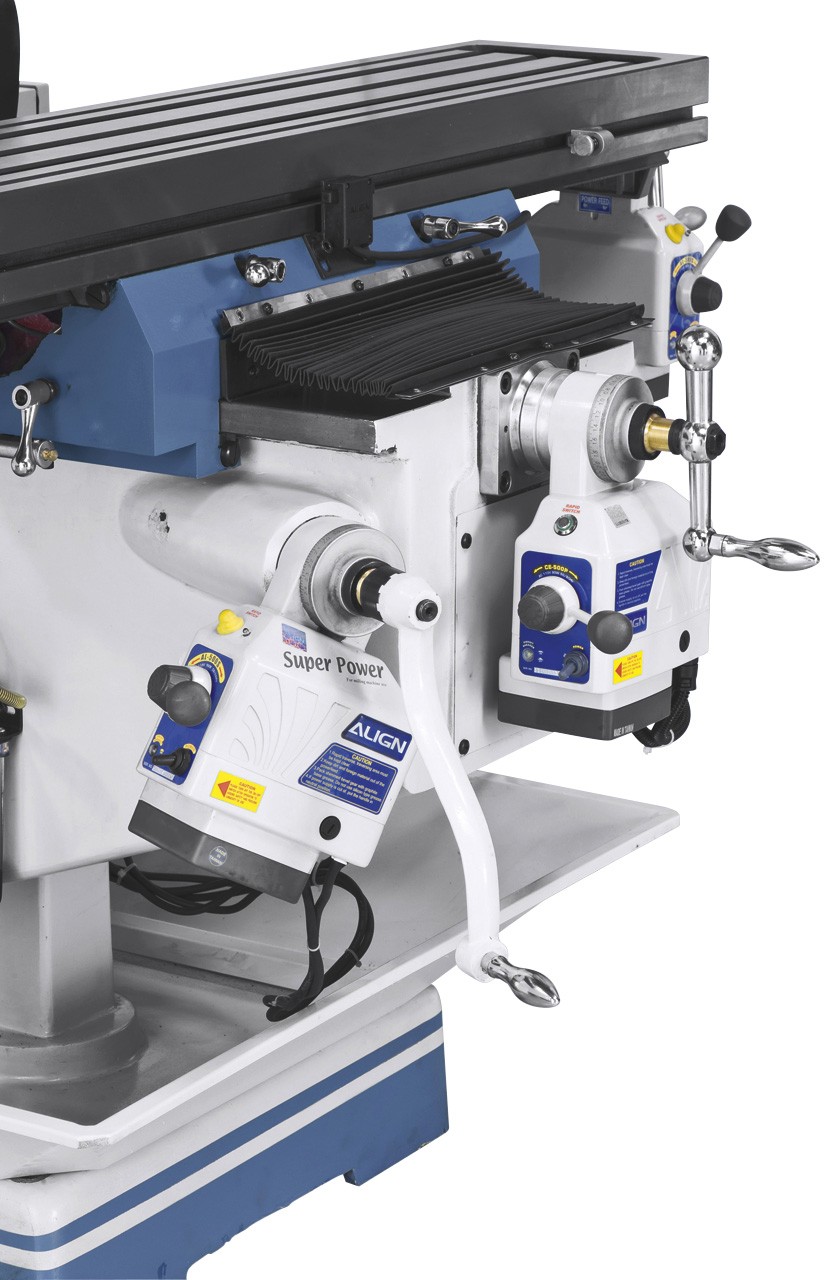

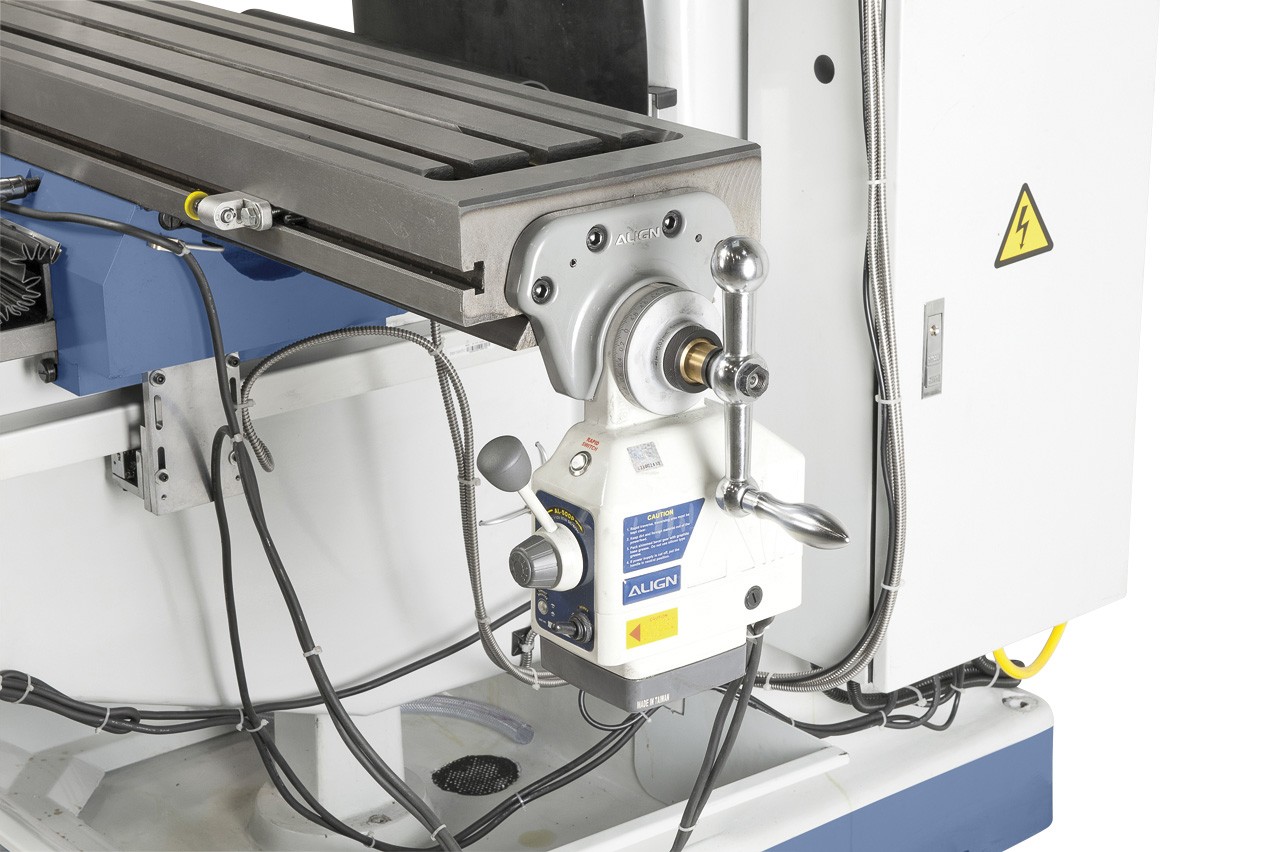

- Vorschub für x-, y- und z-Achse
- Verstellbare Schutzeinrichtung
- Schutzabdeckung zum Horizontalfräsen
- Langer Fräsdorn ISO 50/27 mm, ISO 50/32 mm
- Kombi-Aufsteckfräsdorn ISO 40 / 32 mm
- Reduzierhülse ISO 50 / MK 4

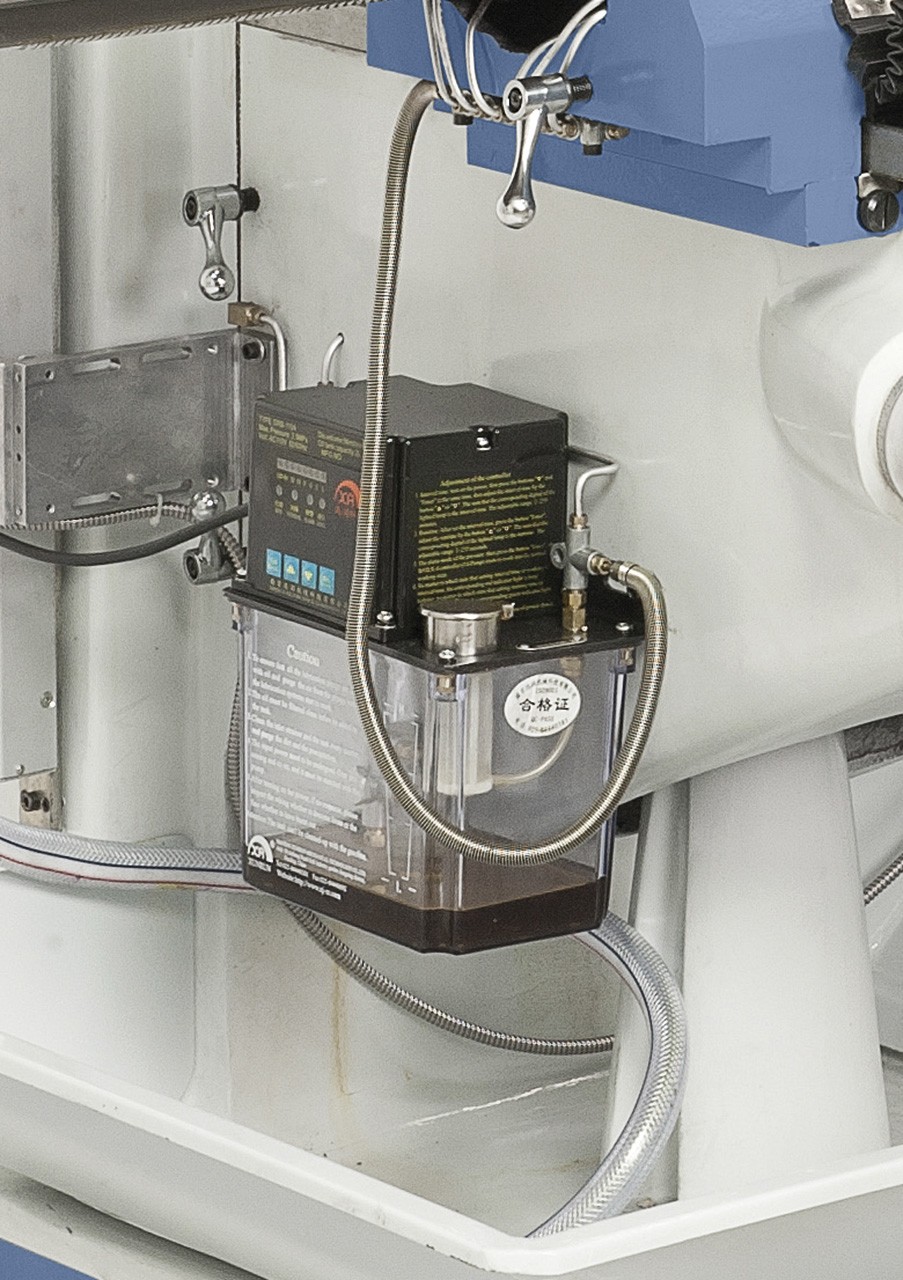

- Zentralschmierung für x- und y-Achse
- Pneumatische Werkzeugklemmung (DIN 2080)
- Bedienwerkzeug
Lieferbares Sonderzubehör Bernardo Universal Fräsmaschine MFM 360 Servo
- Stoßkopf (Art.Nr.:02-1308)
- Pneumat. Werkzeugklemmung PD-150 / ISO 40 inkl. Montage (Art.Nr.:53-1000A)
- Vorschubapparat AL-500P-Y / 110 V (Art.Nr.:53-1011A)
- Vorschubapparat AL-500P-Z / 110 V (Art.Nr.:53-1012A)
- Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
- Aufnahmeschaft für Plan- und Ausdrehkopf ISO 40 (Art.Nr.:25-1011)
- Horizontal- u. Vertikalrundtisch HV 10 - 250 mm (Art.Nr.:27-1002)
- Halb-Universal-Teilkopf BS-1 (Art.Nr.:27-1046)
- Spannwerkzeugsortiment 58-tlg., 16 mm, M 14 (Art.Nr.:28-1002)
- Weitspann-Maschinenschraubstock FJ 150 (Art.Nr.:28-2087)
- Hydr. Maschinenschraubstock VH 125 mit Drehteller (Art.Nr.:28-2089)
- Parallelunterlagen-Satz 28-tlg. (Art.Nr.:35-1020)
- Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
- Maschinenschuh NE 120 (Art.Nr.:53-2011)
- Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
Technische Daten Bernardo Universal Fräsmaschine MFM 360 Servo
|
Tischgröße
|
1600 x 360 mm
|
|
Spindelaufnahme horizontal
|
ISO 50
|
|
Spindelaufnahme vertikal
|
ISO 40
|
|
Spindeldrehzahl horizontal
|
(12) 60 - 1800 U/min
|
|
Spindeldrehzahl vertikal
|
(20) 60 - 4660 U/min
|
|
Pinolenvorschub
|
0,04 / 0,08 / 0,15 mm/U
|
|
Pinolenhub
|
140 mm
|
|
Verfahrweg längs (x)
|
1300 mm
|
|
Verfahrweg quer (y)
|
300 mm
|
|
Verfahrweg vertikal (z)
|
400 mm
|
|
Abstand Spindel / Tisch horizontal
|
15 - 415 mm
|
|
Abstand Spindel / Tisch vertikal
|
180 - 580 mm
|
|
Ausladung
|
130 - 720 mm
|
|
Spindelkopf-Schwenkbereich
|
-90° bis +90°
|
|
Tisch schwenkbar
|
-45° bis +45°
|
|
Oberarm-Schwenkbereich
|
-20° bis +20°
|
|
Max. Werkstückgewicht
|
300 kg
|
|
Vorschubbereich längs
|
(8) 30 - 750 mm/min
|
|
Vorschubbereich quer
|
(8) 20 - 500 mm/min
|
|
Vorschubbereich vertikal
|
(8) 15 - 375 mm/min
|
|
Eilgang x-, y- und z-Achse
|
1200 / 800 / 600 mm/min
|
|
T-Nuten (Anzahl / Breite / Abstand)
|
3 / 18 mm / 80 mm
|
|
Motorleistung horizontal
|
5,5 kW
|
|
Motorleistung vertikal
|
5,5 kW
|
|
Servomotor (Drehmoment / Leistung)
|
10 Nm / 1,5 kW
|
|
Kühlmittelpumpe Leistung
|
90 W
|
|
Kühlmittelpumpe Fördermenge
|
25 l/min
|
|
Maschinenabmessung (B x T x H)
|
2530 x 2200 x 2560 mm
|
|
Gewicht ca.
|
2545 kg
|
