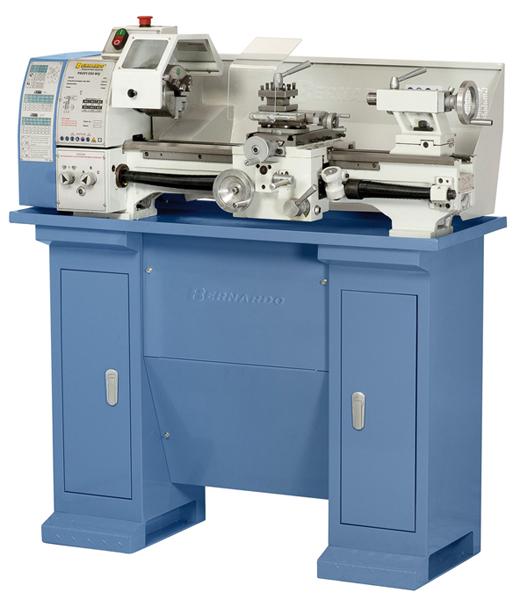

Die präzise Leitspindeldrehmaschine Profi 550 WQ wird nach den strengen Vorgaben des DIN-Standards gefertigt. Die Besonderheit dieses Modells ist der große Längsvorschubbereich mit 6 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub.
Eigenschaften Bernardo Leitspindeldrehmaschine Profi 550 WQ - 230 V
- Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
- Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm) aufgrund Präzisionskegelrollenlager
- Thermoüberwachung inkl. Warnlampe schützt den Motor vor Überlastung
- Reitstock kann zum Kegeldrehen verstellt werden
- Bedienungsfreundliche Anordnung der Schaltelemente
- Führungen über Keilleisten nachstellbar
- Spindel mit 2 nachstellbaren Präzisionskegelrollenlagern (P5-Qualität)
- Serienmäßig mit Längs- und Planvorschub
- Sicherheitsschalter mit Unterspannungsauslöser
Lieferumfang Bernardo Leitspindeldrehmaschine Profi 550 WQ - 230 V
- 3-Backenfutter DK11-125 mm
- Futterflansch 125 mm
- Planschlitten mit Obersupport
- Feste Körnerspitzen
- Gewindeuhr
- Wechselräder
- Vierfachstahlhalter
- Futterschutz
- Spänerückwand
- Leitspindeldabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör Bernardo Leitspindeldrehmaschine Profi 550 WQ - 230 V
- 4-Backenfutter DK12-125 mm nach DIN 6350 (Art.Nr.:21-0802)
- Weiche Monoblockbacken DSJ-DK11-125 (Art.Nr.:21-0852)
- Planscheibe K72-125 mm nach DIN 6350 (Art.Nr.:21-5002)
- Aufspannscheibe 240 mm (Art.Nr.:03-1755)
- Futterflansch 125 mm (Art.Nr.:03-1750)
- Mitlaufende Lünette (Art.Nr.:03-1765)
- Feststehende Lünette (Art.Nr.:03-1760)
- Mitlaufende Körnerspitze Type PC - MK 2 (Art.Nr.:22-1001)
- Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 2 (Art.Nr.:22-1040)
- Spannzangenfutter 5C für Profi(center) 550 Serie (Art.Nr.:22-1091)
- Spannzangenset 5C / 3 - 26 mm, 24-tlg. (Art.Nr.:22-1097)
- Fräsaufsatz FA 16 (Selbstmontage) (Art.Nr.:03-1738)
- Revolverkopf MK 2 mit 4 Stationen, inklusive Einsätze (Art.Nr.:22-1069)
- Spannzangenfutter ER 25 - D100 (Art.Nr.:22-1084)
- Spannzangenset ER 25, 2 - 16 mm, 15-tlg. (Art.Nr.:26-1022)
- Uni-Kühlmitteleinrichtung 10 Liter - 230 V (Selbstmontage) (Art.Nr.:51-1003)
- Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
- Schnellwechselstahlhalter Modell Bernardo, Größe 2 (Art.Nr.:23-1056)
- Werksmontage Schnellwechselhalter** (Art.Nr.:23-1092)
- Drehmeißelsatz mit HM-Wendeplatten 12 mm, 9-tlg. (Art.Nr.:44-3084)
- Untergestell D3 (Art.Nr.:56-1055)
- Untergestell D3 Deluxe (Art.Nr.:56-1056)
Technische Daten Bernardo Leitspindeldrehmaschine Profi 550 WQ - 230 V
|
Spitzenweite
|
550 mm
|
|
Spitzenhöhe
|
125 mm
|
|
Umlaufdurchmesser über Bett
|
250 mm
|
|
Bettbreite
|
135 mm
|
|
Spindelbohrung
|
26 mm
|
|
Aufnahme in der Spindelbohrung
|
MK 4
|
|
Drehzahlbereich
|
(6) 125 - 2000 U/min
|
|
Bereich Längsvorschübe
|
(6) 0,06 - 0,32 mm/U
|
|
Bereich Planvorschübe
|
(4) 0,03 - 0,075 mm/U
|
|
Metrische Gewinde
|
(18) 0,2 - 3,5 mm
|
|
Zollgewinde
|
(21) 8 - 56 Gg/1
|
|
Pinolenweg
|
70 mm
|
|
Pinolenaufnahme
|
MK 2
|
|
Motor-Abgabeleistung S1 100%
|
0,75 kW / 230 V
|
|
Motor-Aufnahmeleistung S6 40%
|
1,0 kW / 230 V
|
|
Maschinenabmessung (B x T x H)*
|
1210 x 610 x 450 mm
|
|
Gewicht ca.
|
120 kg
|
* ohne Untergestell
