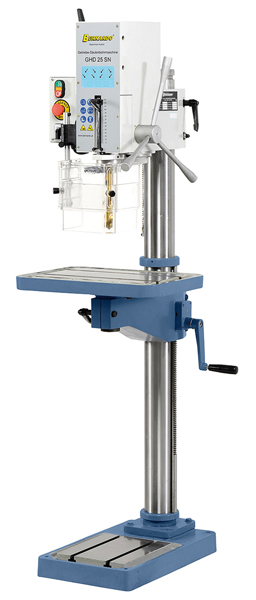

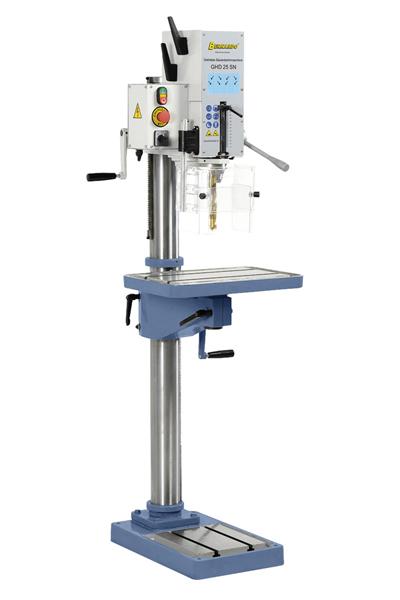

Die leistungsstarke Getriebe-Säulenbohrmaschine GHD 25 SN zeichnet sich durch ihre robuste und vibrationsfreie Bauweise aus. Ihren Einsatzbereich findet dieses Modell in Reparaturbetrieben, mechanischen Werkstätten, aber auch im Ausbildungsbereich.
Produkt Highlights Bernardo GHD 25 SN Getriebebohrmaschine - und Säulenbohrmaschine
- Hoher Wirkungsgrad und ruhiger Lauf durch schrägverzahnte Zahnräder in Kombination Stahl gegen verstärktes Fibermaterial
- Bearbeiteter Maschinenfuß zum Aufspannen von besonders hohen Werkstücken
- Getriebekopf und Arbeitstisch um 360° drehbar und höhenverstellbar
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
- Einstellbarer Bohrtiefenanschlag mit mm-Skala
- Drehrichtungsschalter für Rechts- und Linkslauf zum Gewindeschneiden
- Schrägverzahntes Getriebe für optimale Kraftübertragung
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- 8 schaltbare Drehzahlen durch leistungsstarken 2-Stufen-Antriebsmotor
Lieferumfang Bernardo GHD 25 SN Getriebebohrmaschine - und Säulenbohrmaschine
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Reduzierhülse MK 3 / 2, MK 3 / 1
- Automatischer Werkzeugauswerfer
- Rechts-Linkslaufeinrichtung
- Höhenverstellbare Schutzabdeckung
Lieferbares Sonderzubehör Bernardo GHD 25 SN Getriebebohrmaschine - und Säulenbohrmaschine
- Gewindeschneidapparat MK 3, M 3 - M 12 (Art.Nr.:24-1090)
- Reduzierhülse MK 3 / 2 (Art.Nr.:24-1022)
- Spannwerkzeugsortiment 58-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
- Bohrmaschinenschraubstock BMO 150 mit Prismenbacken (Art.Nr.:28-2009)
- Bohrmaschinenschraubstock BMH 150 (Art.Nr.:28-2012)
- Industrie - Bohrmaschinenschraubstock BMS 140 (Art.Nr.:28-2019)
- Industrie-Bohrmaschinenschraubstock BMI 150 (Art.Nr.:28-2017)
- Spiralbohrer-Set 130-tlg., HSS TiN-beschichtet (Art.Nr.:41-1024)
- Spiralbohrer-Set 170-tlg., HSS TiN-beschichtet (Art.Nr.:41-1025)
- Spiralbohrer HSS mit Morsekonus MK 2, 10-tlg., 14,5 - 23 mm, Tin-besch., Satz A (Art.Nr.:41-1046)
- Spiralbohrer HSS mit Morsekonus MK 2 / 3, 9-tlg., 14,5 - 30 mm, Tin-besch., Satz B (Art.Nr.:41-1051)
- Spiralbohrer HSS mit Morsekonus MK 2 / 3, 17-tlg., 14,5 - 30 mm, Satz C (Art.Nr.:41-1055)
- Universal-Kühlmitteleinrichtung mit Metallbehälter 11 Liter - 400 V (Art.Nr.:51-1000)
- Universal-Kühlmitteleinrichtung mit Plastikbehälter 10 Liter - 400 V (Art.Nr.:51-1004)
Technische Daten Bernardo GHD 25 SN Getriebebohrmaschine - und Säulenbohrmaschine
|
Bohrleistung max.
|
25 mm
|
|
Gewindeschneiden max.
|
M10
|
|
Schnellspannbohrfutter
|
1 - 16 mm / B 16
|
|
Morsekonus
|
MK 3
|
|
Spindeldrehzahl
|
(8) 105 - 2900 U/min
|
|
Ausladung
|
255 mm
|
|
Abstand Spindel / Tisch max.
|
820 mm
|
|
Abstand Spindel / Bodenplatte
|
1235 mm
|
|
Pinolenhub
|
120 mm
|
|
Säulendurchmesser
|
100 mm
|
|
Tischgröße / T-Nutengröße
|
500 x 350 mm / 14 mm
|
|
Arbeitsfläche Bodenplatte
|
250 x 290 mm
|
|
Motor-Abgabeleistung S1 100%
|
0,65 / 1,2 kW (400 V)
|
|
Motor-Aufnahmeleistung S6 40%
|
0,90 / 1,7 kW (400 V)
|
|
Maschinenabmessung (B x T x H)
|
600 x 600 x 1800 mm
|
|
Gewicht ca.
|
200 kg
|
