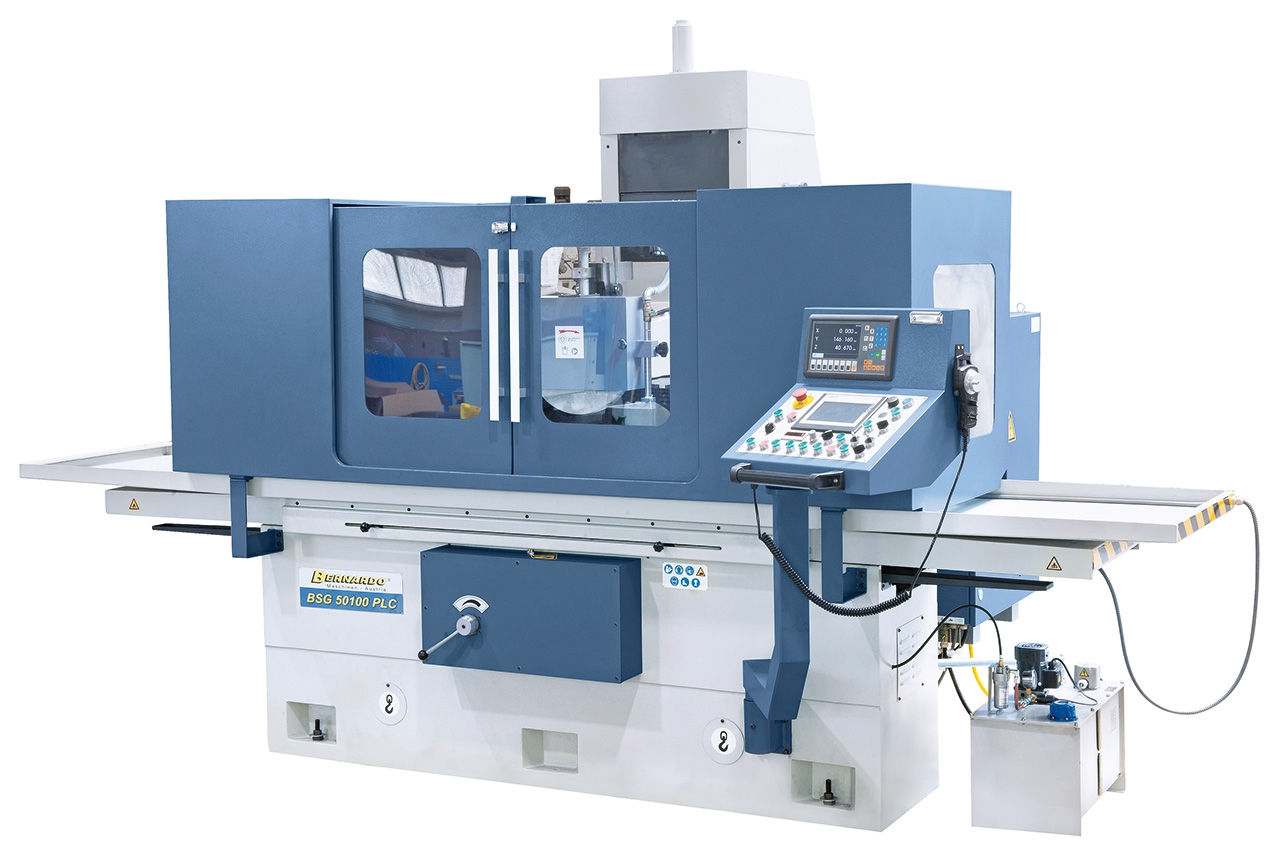

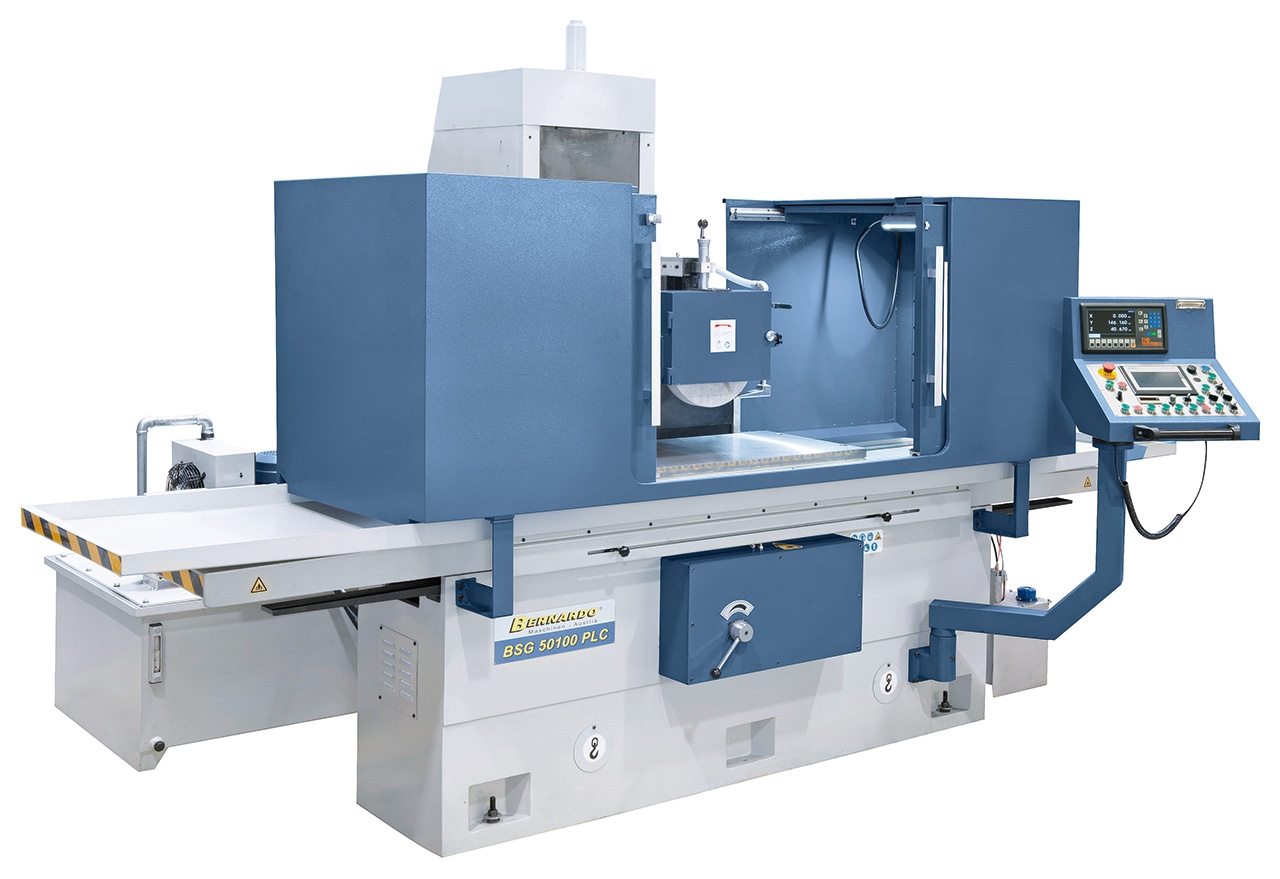

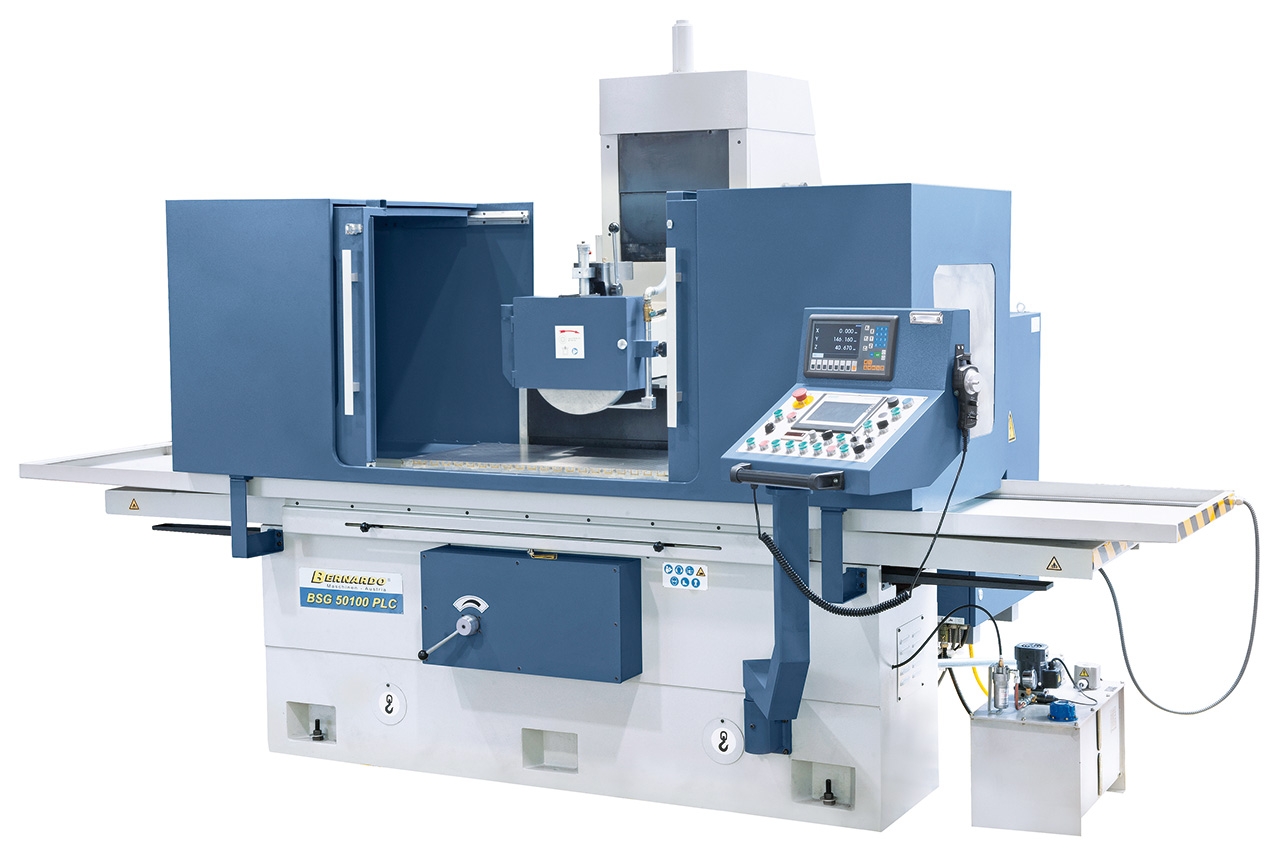

Bernardo Flachschleifmaschine BSG 50160 PLC
Diese Modelle eignen sich für die Bearbeitung von Werk- stücken bis 900 kg und einer Schleiffläche bis 1700 x 560 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikal- zustellung, Parallelabziehvorrichtung mit Mikrometer- verstellung, Magnetplatte mit Entmagnetisierungs- einrichtung sowie der 2-Achs-Digitalanzeige bieten diese Modelle ein optimales Leistungspaket für den Anwender.
Eigenschaften Bernardo Flachschleifmaschine BSG 50160 PLC
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen
Lieferumfang Bernardo Flachschleifmaschine BSG 50160 PLC
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display

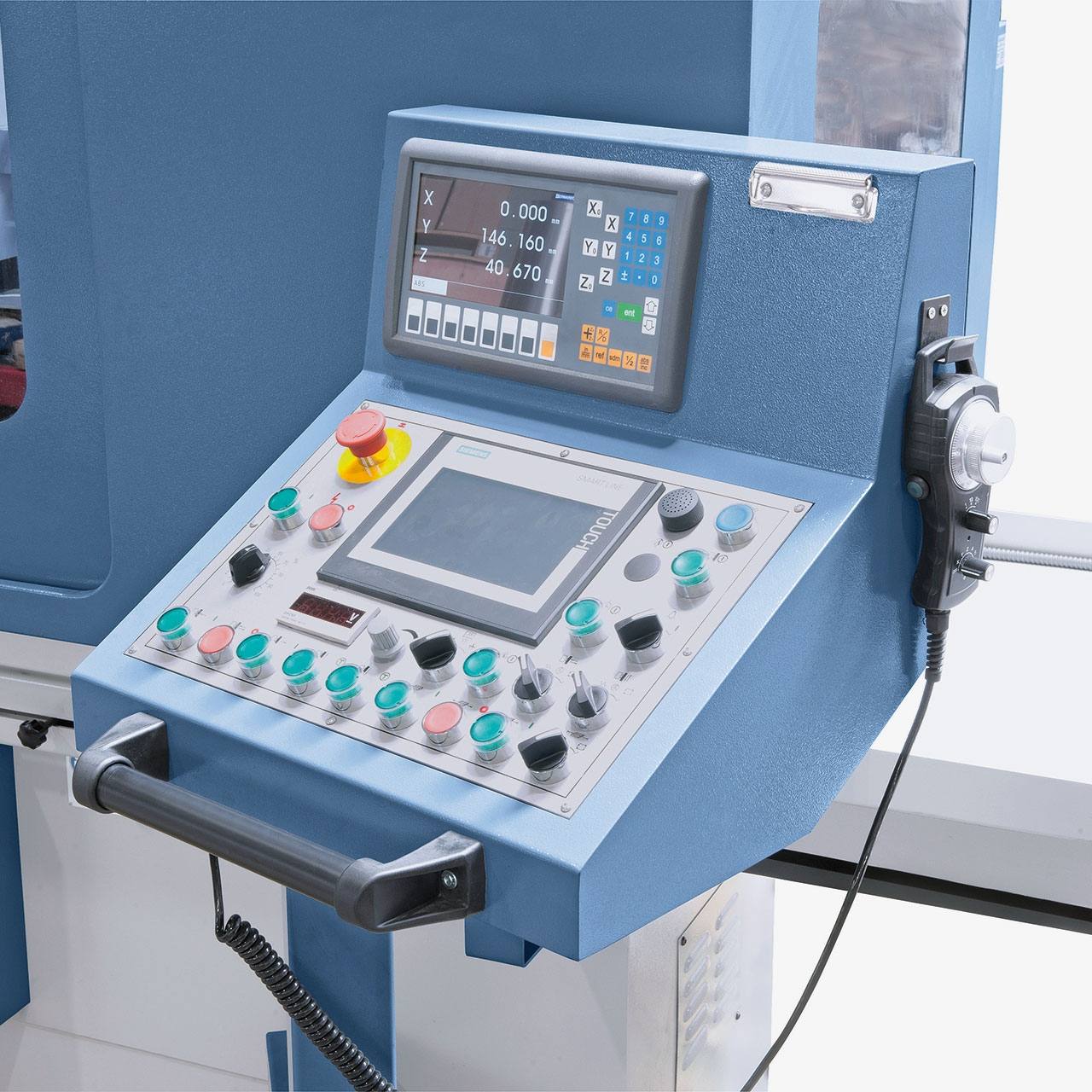

- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad

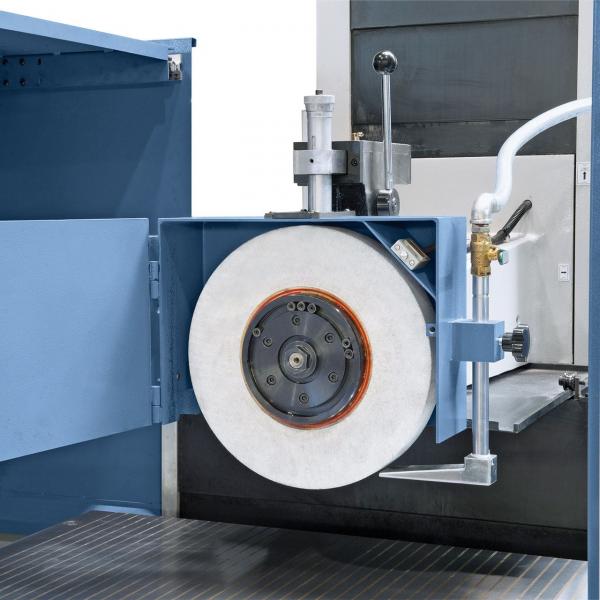

- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung

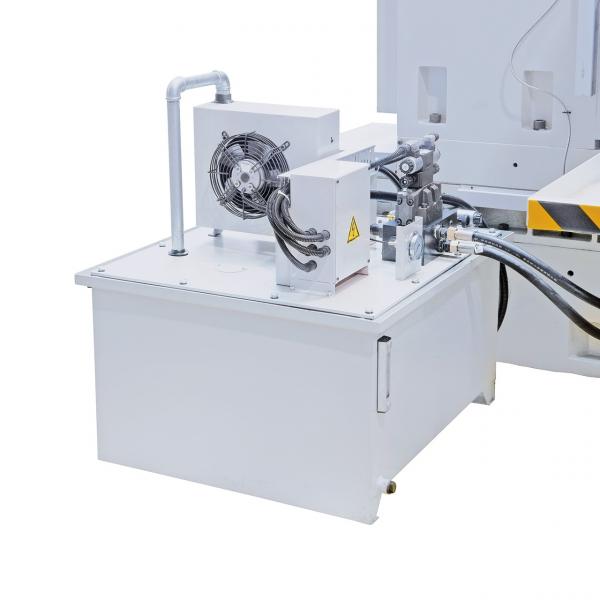

- Hydraulikölkühlung
- Bedienwerkzeug
Lieferbares Sonderzubehör Bernardo Flachschleifmaschine BSG 50160 PLC
- Flansch (Art. Nr.: 05-1520)

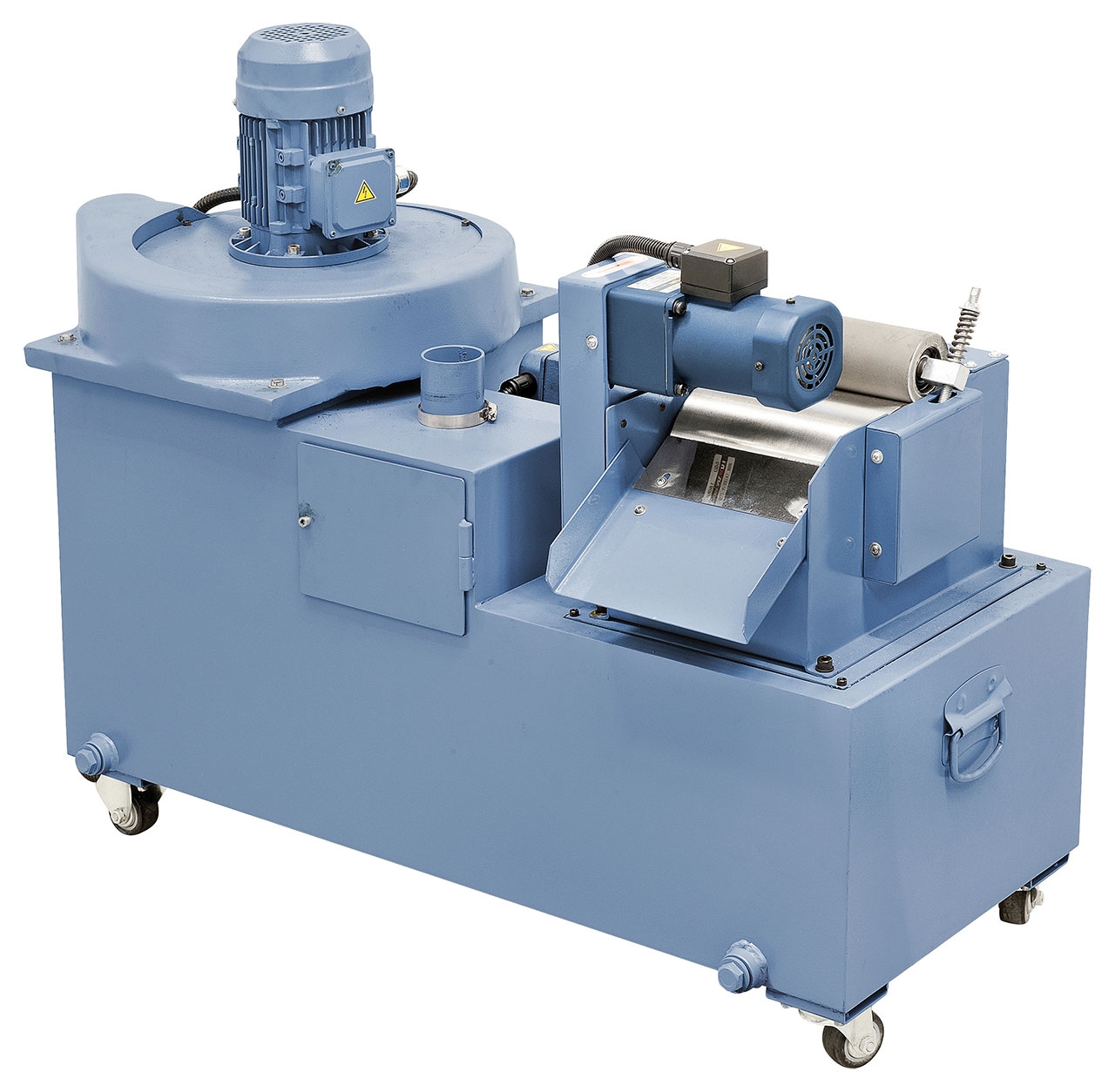

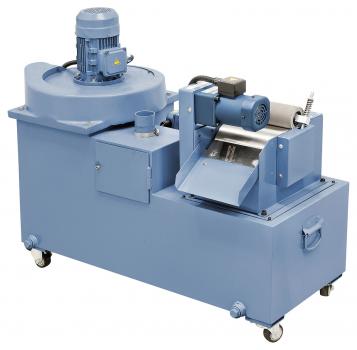

- Kühlmitteleinrichtung mit Magnetseparator (Art. Nr.: 05-1526)
- Kühlmitteleinrichtung mit Papierfilter (Art. Nr.: 05-1527)
- Kühlmitteleinrichtung mit Magnetikseparator (Art. Nr.: 05-1528)
- Universal-Kühlmittelkonzentrat RK 12, 5 Liter Kanister (Art. Nr.: 54-1206)
Technische Spezifikationen Bernardo Flachschleifmaschine BSG 50160 PLC
| Tischaufspannfläche | 500 x 1600 mm |
| T-Nuten Anzahl / Breite | 3 / 18 mm |
| Elektro-Magnetspannplatte | 500 x 800 mm (2 Stk.) |
| Max. Verfahrweg, längs | 1700 mm |
| Max. Verfahrweg, quer | 560 mm |
| Abstand Spindelmitte / Tisch max. | 600 mm |
| Max. Werkstückgewicht* | 900 kg |
| Schleifscheibe | 350 x 50 x 127 mm |
| Tischgeschwindigkeit, hydraulisch | 5 - 25 m/min |
| Querverstellung | Automatische Zustellung, quer: 0,5 - 30 mm/Hub |
| Eilgang, quer | 50 - 600 m/min |
| Vertikalzustellung | Automatische Zustellung, vertikal: 0,005 / 0,01 / 0,015 / 0,02 / 0,03 / 0,04 mm |
| Eilgang, vertikal | 50 - 500 mm/min |
| Schleifspindelmotor | 7,5 kW |
| Spindeldrehzahl | 1450 U/min |
| Hydraulikpumpenmotor | 3,0 kW |
| Gesamt-Anschlusswert | 13,2 kW |
| Länge | 5640 mm |
| Tiefe | 2250 mm |
| Höhe | 2500 mm |
| Gewicht ca. | 6000 kg |
