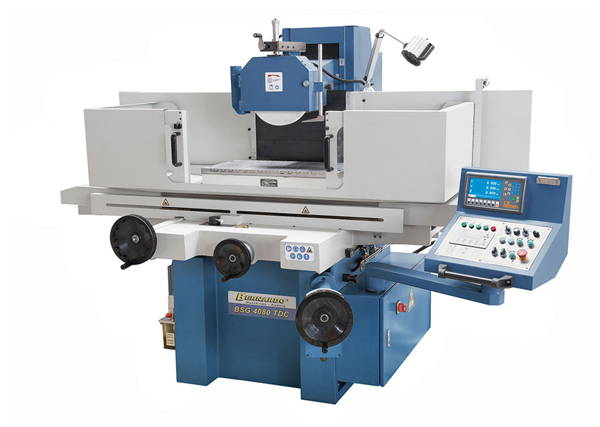

Das Modell BSG 4080 TDC eignet sich für die Bearbeitung von Werkstücken bis 500 kg und einer Schleiffläche bis 900 x 450 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs- Digitalanzeige bietet dieses Modell ein optimales Leistungspaket für den Anwender.
Eigenschaften Bernardo Flachschleifmaschine BSG 4080 TDC
- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Lieferumfang Bernardo Flachschleifmaschine BSG 4080 TDC
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Steuerung Siemens TD 400 C
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug
Technische Daten Bernardo Flachschleifmaschine BSG 4080 TDC
|
Tischaufspannfläche
|
405 x 815 mm
|
|
T-Nuten Anzahl / Breite
|
3 / 14 mm
|
|
Elektro-Magnetspannplatte
|
400 x 800 mm
|
|
Max. Verfahrweg, längs
|
900 mm
|
|
Max. Verfahrweg, quer
|
450 mm
|
|
Abstand Spindelmitte / Tisch max.
|
580 mm
|
|
Max. Werkstückgewicht*
|
500 kg
|
|
Schleifscheibe
|
350 x 40 x 127 mm
|
|
Tischgeschwindigkeit, hydraulisch
|
5 - 25 m/min
|
|
Querverstellung
|
|
|
Automatische Zustellung, quer
|
0,1 - 8 mm/Hub
|
|
Eilgang, quer
|
990 mm/min
|
|
Zustellung quer pro Handradumdrehung
|
5 mm/U
|
|
Skalenteilung am Handrad
|
0,02 mm
|
|
Vertikalzustellung
|
|
|
Automatische Zustellung, vertikal
|
0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
|
|
Eilgang, vertikal
|
480 mm/min
|
|
Zustellung vertikal pro Handradumdrehung
|
2 mm/U
|
|
Skalenteilung am Handrad
|
0,005 mm
|
|
Schleifspindelmotor
|
4,0 kW
|
|
Spindeldrehzahl
|
1450 U/min
|
|
Hydraulikpumpenmotor
|
2,2 kW
|
|
Vertikalvorschubmotor
|
0,5 kW
|
|
Länge
|
2650 mm
|
|
Tiefe
|
2200 mm
|
|
Höhe
|
1900 mm
|
|
Gewicht ca.
|
3400 kg
|
* mit Magnetspannplatte
