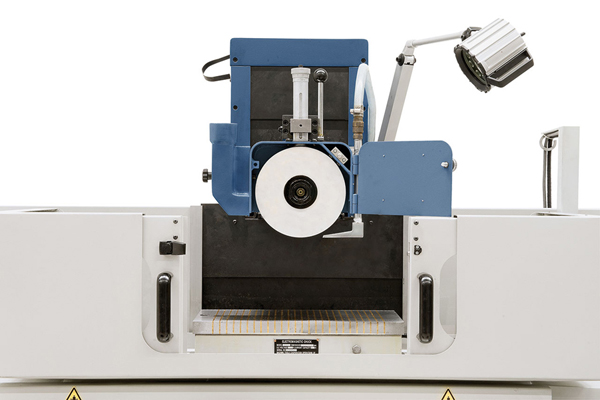

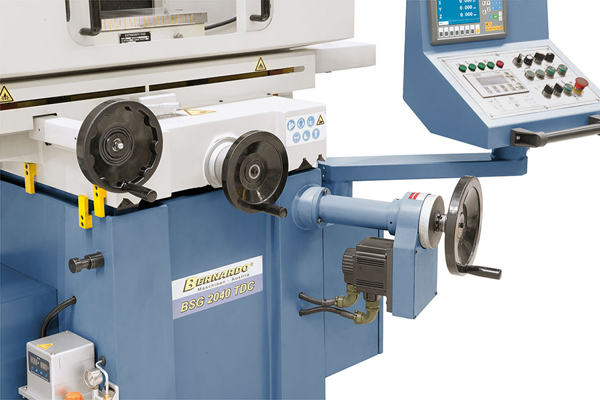

Bernardo Flachschleifmaschine BSG 2040 TDC

Mobile Preview: Bernardo Flachschleifmaschine BSG 2040 TDC

Produktdetails :

Produktdetails :

Die hydraulische Flachschleifmaschine BSG 2040 TDC besticht durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs-Digitalanzeige.

Eigenschaften Bernardo Flachschleifmaschine BSG 2040 TDC

Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Separate Hydraulikeinheit, vermeidet Vibrationen und thermische Belastung
Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Tischlängsführung V-Flach, Tischquerführung Doppel-V

Lieferumfang Bernardo Flachschleifmaschine BSG 2040 TDC

2-Achs-Digitalanzeige ES-12 H mit LCD-Display
Steuerung Siemens TD 400 C
Schleifscheibe
Scheibenflansch
LED-Arbeitsleuchte
Magnetspannplatte
Auswuchtstand
Auswuchtwelle
Schutzabdeckungen
Parallelabzieheinrichtung
Entmagnetisierungseinrichtung
Kühlmitteleinrichtung
Abziehdiamant
Maschinenschuhe
Zentralschmierung
Bedienwerkzeug

Technische Daten Bernardo Flachschleifmaschine BSG 2040 TDC

Tischaufspannfläche	200 x 500 mm
T-Nuten Anzahl / Breite	1 / 14 mm
Elektro-Magnetspannplatte	200 x 460 mm
Max. Verfahrweg, längs	560 mm
Max. Verfahrweg, quer	240 mm
Abstand Spindelmitte / Tisch max.	450 mm
Max. Werkstückgewicht*	180 kg
Schleifscheibe	200 x 20 x 31,75 mm
Tischgeschwindigkeit, hydraulisch	7 - 25 m/min
Querverstellung
Automatische Zustellung, quer	0,1 - 8 mm / Hub
Eilgang, quer	990 mm/min
Zustellung quer pro Handradumdrehung	4 mm/U
Skalenteilung am Handrad	0,02 mm
Vertikalzustellung
Automatische Zustellung, vertikal	0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Eilgang, vertikal	480 mm/min
Zustellung vertikal pro Handradumdrehung	2 mm/U
Skalenteilung am Handrad	0,005 mm
Schleifspindelmotor	2,2 kW
Spindeldrehzahl	2850 U/min
Hydraulikpumpenmotor	0,75 kW
Vertikalvorschubmotor	0,5 kW
Länge	2160 mm
Tiefe	1650 mm
Höhe	1840 mm
Gewicht ca.	1640 kg
