Die Bohr- und Fräsmaschine FM 55 HSV überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Frästisch- vorschub, Hubmotor, Zentralschmierung, Kühlmitteleinrichtung, LED-Arbeitsleuchte, Graugussuntergestell mit Kühlmittelrinne, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine universell einsetzbar ist.
Eigenschaften Bernardo Fräsmaschine - Bohrmaschine FM 55 HSV inkl. 3-Achs-Digitalanzeige
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Schnelle Tischverstellung in x-Achse durch automatischen Tischvorschub mit Eilgang
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Erhöhte Produktivität durch serienmäßige Digitalanzeige in allen 3 Achsen
- 2-Stufenmotor mit 12 schaltbaren Geschwindigkeiten (75 - 3200 U/min)
- Vielseitige Anwendungsmöglichkeiten, Schlitzfräsen, Planfräsen, Ausspindeln, ...
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

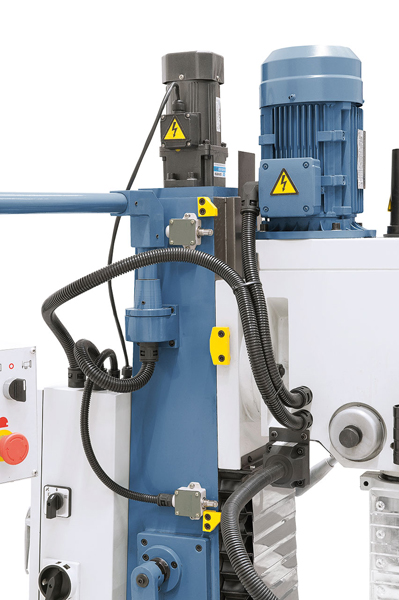

- Komfortable Höhenverstellung des Fräskopfes mittels Hubmotor
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Manuelle Zentralschmierung für alle Führungsbahnen
Lieferumfang Bernardo Fräsmaschine - Bohrmaschine FM 55 HSV inkl. 3-Achs-Digitalanzeige
- 3-Achs-Digitalanzeige i200 mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 – B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Automatischer Pinolenvorschub
- Höhenverstellbare Schutzabdeckung
- Hubmotor für Fräskopf
- Zentralschmierung
- x-Achsenvorschub AL 450 D
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Kühlmitteleinrichtung
- Längsmeßskala
- Gussuntergestell mit Kühlmittelrinne
- Bedienwerkzeug
Technische Daten Bernardo Fräsmaschine - Bohrmaschine FM 55 HSV inkl. 3-Achs-Digitalanzeige
|
Bohrleistung in Stahl
|
32 mm
|
|
Bohrleistung in Guss
|
40 mm
|
|
Messerkopffräser max.
|
80 mm
|
|
Ausladung
|
220 mm
|
|
Spindeldrehzahl
|
(12) 75 – 3200 U/min
|
|
Spindelaufnahme
|
MK 4
|
|
Pinolenhub
|
120 mm
|
|
Pinolenvorschub
|
(3) 0,10 / 0,18 / 0,26 mm/U
|
|
Tischgröße
|
800 x 240 mm
|
|
Verfahrweg (x / y)
|
420 / 200 mm
|
|
Fräskopf schwenkbar
|
-60° bis +60°
|
|
Abstand Spindel / Tisch
|
95 - 485 mm
|
|
Höhenverstellung Fräskopf
|
390 mm
|
|
T-Nutengröße
|
14 mm
|
|
Hubmotor
|
90 W
|
|
Motor-Abgabeleistung S1 100%
|
1,1 / 1,5 kW (400 V)
|
|
Motor-Aufnahmeleistung S6 40%
|
1,5 / 2,2 kW (400 V)
|
|
Maschinenabmessung (B x T x H)
|
1270 x 960 x 2120 mm
|
|
Gewicht ca.
|
447 kg
|
