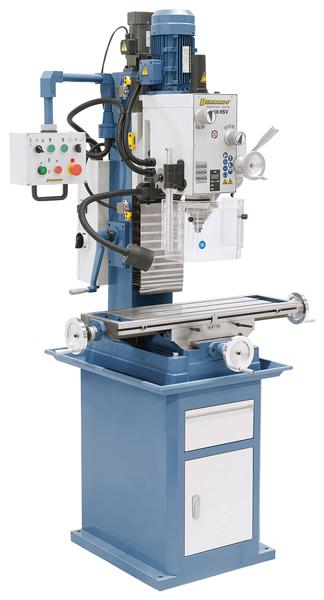

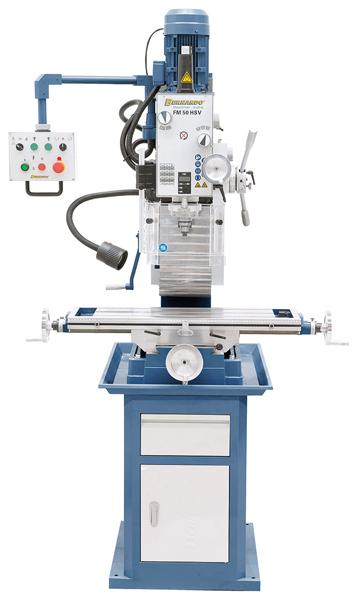

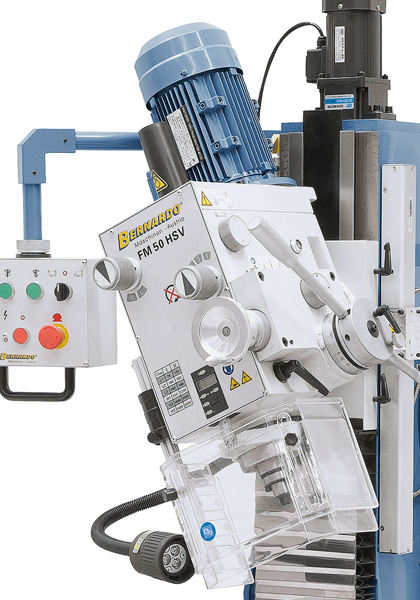

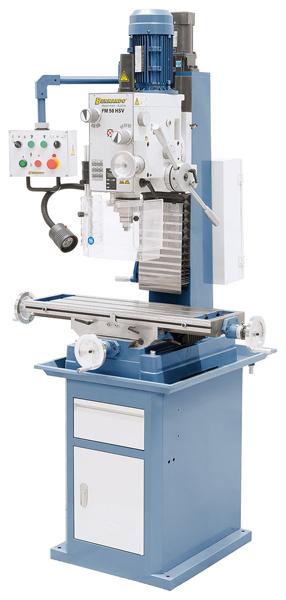

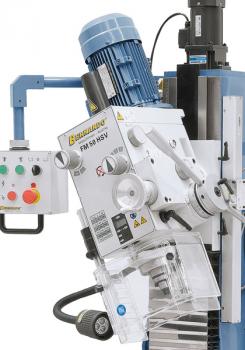

Die Bohr- und Fräsmaschine FM 50 HSV bietet durch die motorische Höhenverstellung des Fräskopfes, der digitalen Pinolenhubanzeige sowie dem automatischem Pinolenvorschub eine hohen Bedienkomfort. Durch die kompakte Bauweise und dem großen Leistungsbereich ist dieses Modell optimal geeignet für Modellbauer, Handwerker und Reparaturwerkstätten.
Eigenschaften Bernardo Fräsmaschine - Bohrmaschine FM 50 HSV
- Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Komfortable Höhenverstellung des Fräskopfes mittels Hubmotor
- Serienmäßig mit Digitalanzeige für die Pinolenzustellung
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Beiseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen uvm.
- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
Lieferumfang Bernardo Fräsmaschine - Bohrmaschine FM 50 HSV
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- Hubmotor für Fräskopf
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Technische Daten Bernardo Fräsmaschine - Bohrmaschine FM 50 HSV
|
Bohrleistung in Stahl
|
32 mm
|
|
Bohrleistung in Guss
|
40 mm
|
|
Messerkopffräser max.
|
80 mm
|
|
Ausladung
|
220 mm
|
|
Spindeldrehzahl
|
(12) 75 – 3200 U/min
|
|
Spindelaufnahme
|
MK 4
|
|
Pinolenhub
|
120 mm
|
|
Pinolenvorschub
|
(3) 0,10 / 0,18 / 0,26 mm/U
|
|
Tischgröße
|
800 x 240 mm
|
|
Verfahrweg (x / y)
|
555 / 225 mm
|
|
Fräskopf schwenkbar
|
-60° bis +60°
|
|
Abstand Spindel / Tisch
|
95 - 485 mm
|
|
Höhenverstellung Fräskopf
|
390 mm
|
|
T-Nutengröße
|
14 mm
|
|
Hubmotor
|
90 W
|
|
Motor-Abgabeleistung S1 100%
|
1,1 / 1,5 kW (400 V)
|
|
Motor-Aufnahmeleistung S6 40%
|
1,5 / 2,2 kW (400 V)
|
|
Maschinenabmessung (B x T x H)*
|
1140 x 970 x 1460 mm
|
|
Gewicht ca.
|
322 kg
|
* ohne Untergestell
