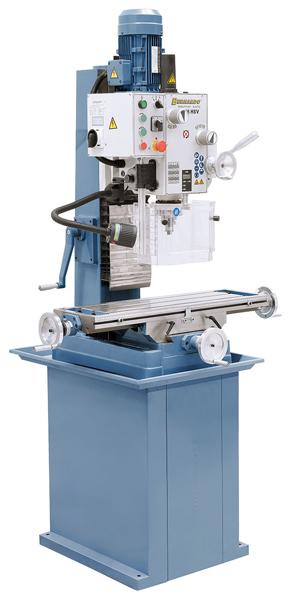

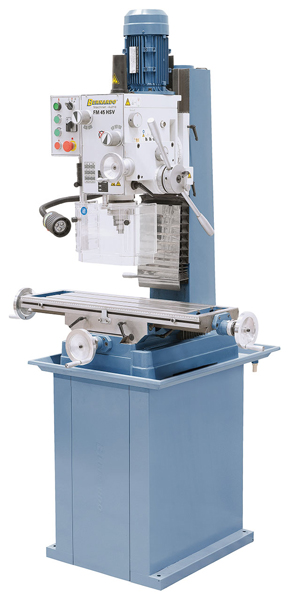

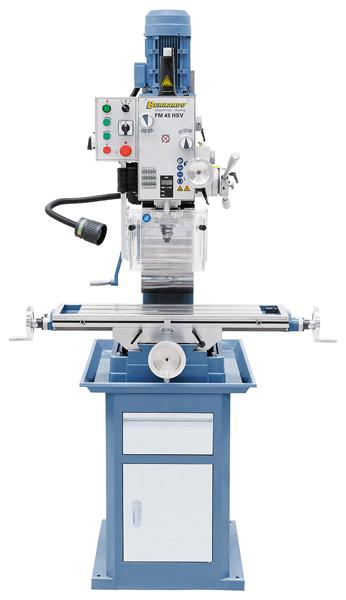

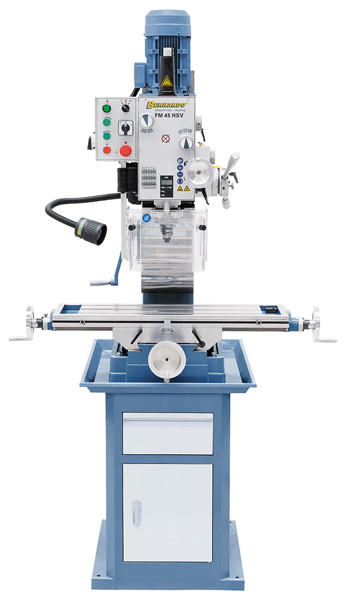

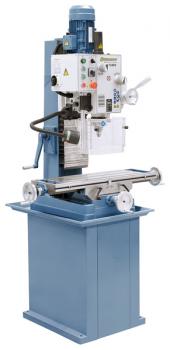

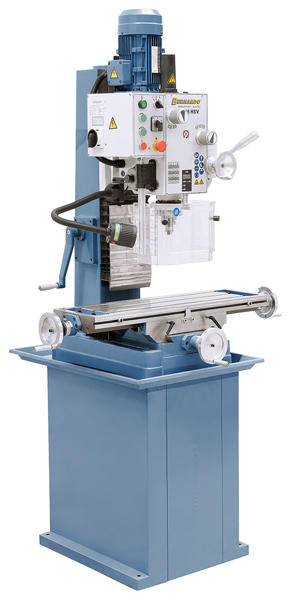

Das Modell FM 45 HSV ist aufgrund des hohen Drehzahlbereichs (75 - 3200 U/min) sowie der umfangreichen Ausstattung (z.B. automatischer Pinolenvorschub, digitale Pinolenhubanzeige, LED-Arbeitsleuchte,...) die ideale Maschine für mechanische Werkstätten, Reparaturbetriebe und den Ausbildungsbereich.
Eigenschaften Bernardo Fräsmaschine - Bohrmaschine FM 45 HSV
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min

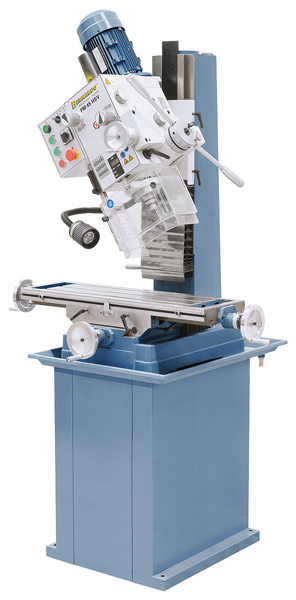

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Serienmäßig mit Digitalanzeige für die Pinolenzustellung
- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Stabile und vibrationsfreie Gussausführung
Lieferumfang Bernardo Fräsmaschine - Bohrmaschine FM 45 HSV
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4/3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Technische Daten Bernardo Fräsmaschine - Bohrmaschine FM 45 HSV
|
Bohrleistung in Stahl
|
32 mm
|
|
Bohrleistung in Guss
|
40 mm
|
|
Messerkopffräser max.
|
80 mm
|
|
Ausladung
|
220 mm
|
|
Spindeldrehzahl
|
(12) 75 – 3200 U/min
|
|
Spindelaufnahme
|
MK 4
|
|
Pinolenhub
|
120 mm
|
|
Pinolenvorschub
|
(3) 0,10 / 0,18 / 0,26 mm/U
|
|
Tischgröße
|
800 x 240 mm
|
|
Verfahrweg (x / y)
|
555 / 225 mm
|
|
Fräskopf schwenkbar
|
-60° bis +60°
|
|
Abstand Spindel / Tisch
|
60 – 485 mm
|
|
Höhenverstellung Fräskopf
|
425 mm
|
|
T-Nutengröße
|
14 mm
|
|
Motor-Abgabeleistung S1 100%
|
1,1 / 1,5 kW (400 V)
|
|
Motor-Aufnahmeleistung S6 40%
|
1,5 / 2,2 kW (400 V)
|
|
Maschinenabmessung (B x T x H)*
|
1140 x 770 x 1500
|
|
Gewicht ca.
|
308 kg
|
* ohne Untergestell
