Das Modell MBS 280 DG ist eine präzise Horizontalbandsäge für den universellen Einsatz. Die Merkmale dieser Maschine sind der schwenkbare Sägebügel für Doppelgehrungsschnitte von -45° bis +60° sowie ein Hydraulikzylinder zum feinfühligen Absenken mittels Regelventil.
Eigenschaften Bernardo Doppelgehrungsbandsäge MBS 280 DG
- Verwindungsfreier, stark dimensionierter Sägearm aus Sphäroguss
- 2 Sägebandgeschwindigkeiten (45 / 90 m/min) für optimale Schnittergebnisse
- Sägebandführung mit Rollenführung und Hartmetallplättchen für optimalen Bandlauf
- Robuste Konstruktion, daher ruhiger und vibrationsfreier Lauf
- Stufenlos regelbare Absenkung über Hydraulikzylinder
- Getriebe mit gehärteter und geschliffener Schneckenwelle und Bronze-Schneckenrad
- Robuster Schraubstock aus Grauguss mit Werkstückanschlag, ideal für Serienschnitte
- Serienmäßig mit Untergestell und Kühlmitteleinrichtung
- Automatische Endabschaltung nach Materialdurchschnitt
- Schwenkbarer Sägebügel zum Doppelgehrungsschneiden nach links (-45°) und rechts (+60°)
- Inklusive Manometer zur Kontrolle der optimalen Sägebandspannung
Lieferumfang Bernardo Doppelgehrungsbandsäge MBS 280 DG
- Sägeband
- Werkstückanschlag
- Untergestell
- Manometer für Bandspannung
- Sägebandführung mit Hartmetalleinsätzen
- Schnellspannschraubstock
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Motorschutzschalter
- Automatische Endabschaltung
Lieferbares Sonderzubehör Bernardo Doppelgehrungsbandsäge MBS 280 DG
- Sägeband BiFlex 2480 x 27 x 0,9 - Vario 6/10 ZpZ (Art.Nr.:47-1032)
- Rollenbahn RB 4 - 1000 (Art.Nr.:07-1461)
- Rollenbahn RB 7 - 2000 (Art.Nr.:07-1462)
- Rollenbahn RB 10 - 3000 (Art.Nr.:07-1463XL)
- Abfuhrrollenbahn RB 1000 A inkl. Anschlag (Art.Nr.:07-1505)
- Abfuhrrollenbahn RB 2000 A inkl. Anschlag (Art.Nr.:07-1510)
- Abfuhrrollenbahn RB 3000 A inkl. Anschlag (Art.Nr.:07-1515XL)
- Längenmesssystem LS 1 für RB 4 - 1000 (zur Selbstmontage) (Art.Nr.:07-1466)
- Längenmesssystem LS 2 für RB 7 - 2000 (zur Selbstmontage) (Art.Nr.:07-1467)
- Längenmesssystem LS 3 für RB 10 - 3000 (zur Selbstmontage) (Art.Nr.:07-1468XL)
- PVC - Rollen-Set für RB 4 / 7 / 10 / 13 (3 Stk.) (Art.Nr.:07-1465)
- Montageplatte f. RB 4 / 7 / 10 / 13 (Art.Nr.:07-1469)

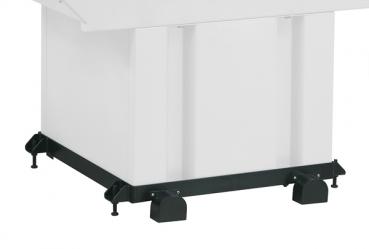

- Fahrwerk (Art.nr.:07-1530)
- Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
Technische Daten Bernardo Doppelgehrungsbandsäge MBS 280 DG
|
Schnittbereich rund / quadrat 90°
|
225 mm / 200 x 200 mm
|
|
Schnittbereich flach 90°
|
245 x 180 mm
|
|
Schnittbereich rund / quadrat 45° L
|
130 mm / 130 x 130 mm
|
|
Schnittbereich flach 45° L
|
140 x 100 mm
|
|
Schnittbereich rund / quadrat 45° R
|
150 mm / 150 x 150 mm
|
|
Schnittbereich flach 45° R
|
145 x 215 mm
|
|
Schnittbereich rund / quadrat 60° R
|
90 mm / 90 x 90 mm
|
|
Schnittbereich flach 60° R
|
90 x 110 mm
|
|
Arbeitshöhe
|
950 mm
|
|
Sägebandabmessung
|
2480 x 27 x 0,9 mm
|
|
Schnittgeschwindigkeiten
|
45 / 90 m/min
|
|
Kühlmittelpumpe S1 100%
|
100 W
|
|
Motor-Abgabeleistung S1 100%
|
1,1 kW
|
|
Motor-Aufnahmeleistung S6 40%
|
1,5 kW
|
|
Spannung
|
400 V
|
|
Maschinenabmessung (L x T x H)
|
1750 x 1110 x 1900 mm
|
|
Gewicht ca.
|
295 kg
|
