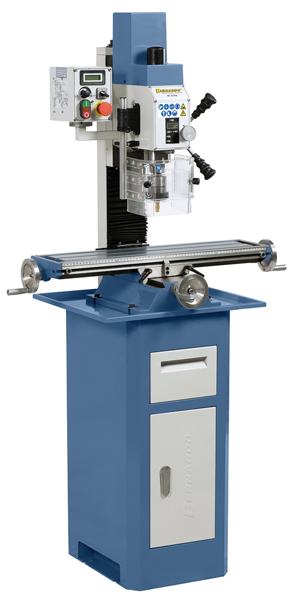

Die Bohr- und Fräsmaschine KF 25 Pro ist aufgrund der hohen Drehzahl bis 3000 U/min, dem leistungsstarkem Antriebsmotor (900 W) und der Spindelaufnahme MK 3 das ideale Modell für den anspruchsvollen Anwender. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 2-Achs-Positionsanzeige und einem stufenlos regelbarem Frästischvorschub lieferbar.
Eigenschaften Bernardo Fräsmaschine - Bohrmaschine KF 25 Pro
- Hoher Drehzahlbereich von 50 - 3000 U/min, optimale Kraftübertragung durch 2-Stufen-Getriebe
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Modell auch mit stufenlosem Frästischvorschub und 2-Achs-Positionsanzeige lieferbar
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln,.....
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Inkl. EMV-Filter, schützt elektrische Geräte vor elektromagnetischen Störungen
- Serienmäßig mit Rechts-Linkslauf zum Gewindeschneiden
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (≤ 0,015 mm)
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Pinolenverstellung über Handgriff, Feinzustellung mittels Handrad
Lieferumfang Bernardo Fräsmaschine - Bohrmaschine KF 25 Pro
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör Bernardo Fräsmaschine - Bohrmaschine KF 25 Pro
- Spannwerkzeugsortiment 58-tlg. 12 mm / M10 (Art. Nr. 28-1000)
- Horizontal- und Vertikalrundtisch RT 4 S (Art. Nr. 27-1034)
- Halb-Universal-Teilkopf BS-0 (Art. Nr. 27-1045)
- TITAN-Fräserkassette 3 - 20 mm, 20-tlg. (Art. Nr. 42-1020)
- Schaft-Schruppfräser TiN-beschichtet, 6 - 25 mm, 10-tlg. (Art. Nr. 42-1016)
- Fräser-Spannzangenfutter-Set ER 25, MK 3, 3 - 16 mm, 10-tlg. (Art. Nr. 26-1003A)
- Fräser-Spannzangenfutter-Set ER 32, MK 3, 3 - 20 mm, 13-tlg. (Art. Nr. 26-1004)
- Fräser-Spannzangenfutter-Set ER 40, MK 3, 3 - 25 mm, 16-tlg. (Art. Nr. 26-1006)
- Weitspann-Maschinenschraubstock FJ 100 (Art. Nr. 28-2085)
- Präzision-Maschinenschraubstock PS 100 (Art. Nr. 28-2027)
- Dreiachs-Präzisionsgelenkschraubstock PGS 50 (Art. Nr. 28-2041)
- Gewindeschneidapparat Super M 5 - M 12 (Art. Nr. 24-1096)

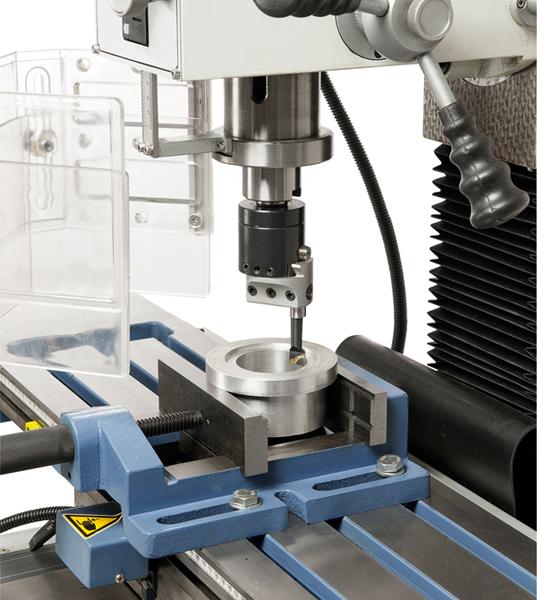

- Plan- und Ausdrehkopfset diam. 50 mm, inkl. Bohrstangen (Art. Nr. 25-1015)
- Kantentaster mit Leuchtanzeige MK 2 (Art. Nr. 37-1062)
- Parallelunterlagen-Satz 28-tlg. (Art. Nr. 35-1020)
- Frästischvorschub FTV 6 / 230 V (Art. Nr. 53-1018)
- Untergestell BF 2 mit Spänewanne (Art. Nr. 56-1010)
- Untergestell BF 2 Deluxe mit Spänewanne (Art. Nr. 56-1011)
Technische Daten Bernardo Fräsmaschine - Bohrmaschine KF 25 Pro
|
Bohrleistung in Stahl
|
20 mm
|
|
Stirnfräser max.
|
63 mm
|
|
Schaftfräser max.
|
20 mm
|
|
Ausladung
|
170 mm
|
|
Abstand Spindel/Tisch min./max.
|
45/325 mm
|
|
Pinolenhub
|
52 mm
|
|
Spindeldrehzahl, stufenlos
|
50 - 1500/100 - 3000 U/min
|
|
Spindelaufnahme
|
MK 3
|
|
Tischgröße
|
700 x 180 mm
|
|
Verfahrweg (x / y)
|
490 / 150 mm
|
|
Fräskopf schwenkbar
|
-90° bis +90°
|
|
Höhenverstellung Fräskopf
|
275 mm
|
|
T-Nutengröße
|
12 mm
|
|
Motor-Abgabeleistung S1 100%
|
0,90 kW / 230 V
|
|
Motor-Aufnahmeleistung S6 40%
|
1,35 kW / 230 V
|
|
Maschinenabmessung (B x T x H)*
|
950 x 560 x 930 mm
|
|
Gewicht ca.
|
135 kg
|
* ohne Untergestell
