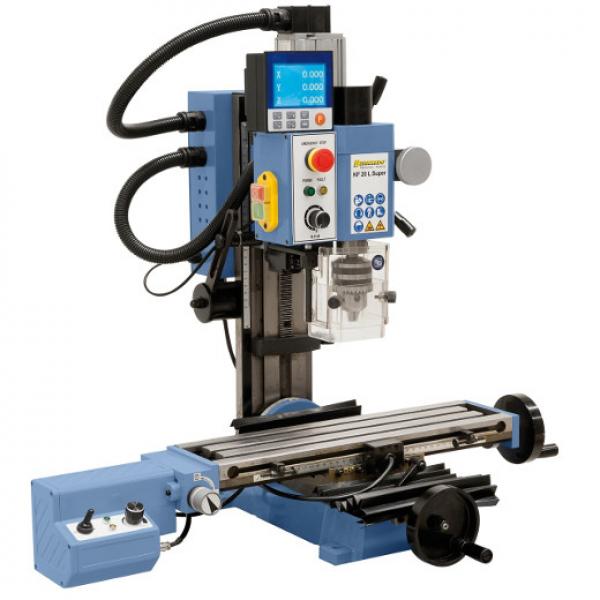

Die Bohr- und Fräsmaschine KF 20 L Super - eine Weiterentwicklung der KF 20 - überzeugt durch den wartungsfreien Gleichstromantrieb und bietet dadurch eine erhöhte Laufruhe sowie ein hohes Drehmoment im unteren Drehzahlbereich.
- Bürstenloser Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung in x-, y- und z-Achse, spielfrei nachstellbar über Keilleisten
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
- Wartungsfreier 500 W Antriebsmotor mit hoher Laufruhe
- Stufenlos regelbare Drehzahl zum Anpassen an das Werkstück
- Einzeln festklemmbare Führungen gewährleisten ein sauberes Fräsbild
Lieferumfang Bernardo Fräsmaschine - Bohrmaschine KF 20 L Super
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Höhenverstellbare Schutzabdeckung
- Bedienungsschlüssel
Lieferbares Sonderzubehör Bernardo Fräsmaschine - Bohrmaschine KF 20 L Super
- Digit. Drehzahlanzeige (Art.Nr.:03-1555)
- Fräser-Spannzangefutter OZ-Set MK 3, 4 - 16 mm, 9-tlg (Art.Nr.:18-1007)
- Fräser-Spannzangenfutter-Set ER 25, MK 3, 3 - 16 mm, 10-tlg. (Art.Nr.:26-1003A)
- Schnellspannbohrfutter 1 - 13 mm / B 16 (Art.Nr.:24-1081)
- Spannzangenset MK 3, 4 - 16 mm, 7-tlg. (Art.Nr.:26-1016)
- Horizontal- u. Vertikaltisch RT 3 - 80 mm (Art.Nr.:27-1030)
- Spannwerkzeugsortiment 58-tlg., 12 mm, M 10 (Art.Nr.:28-1000)
- Präzisions-Maschinenschraubstock PS 50 (Art.Nr.:28-2025)
- Schnellspannschraubstock SP 80 (Art.Nr.:28-2046)
- 3-Achs-Positionsanzeigeset für KF 20 L / KF 20 L Super (Art. Nr. 37-3241)
- Werksmontage für 3-Achs-Positionsanzeigeset (Art. Nr. 37-3083)
- Satz Schaftfräser 4 - 16 mm, 7-tlg. (Art.Nr.:42-1005)
- Satz Schaftfräser TiN-beschichtet, 3 - 12 mm, 12-tlg. (Art.Nr.:42-1019)
- Kombi - Fräserkassette, TiN-besch., 3 - 12 mm, 12-tlg. (Art.Nr.:42-1022)
- Wendeplattenfräser 30 mm, MK 3 (Art.Nr.:42-1026)
- Wendeschneidplatte (2 Stk.) für 42-1026 (Art.Nr.:42-1028)
- Frästischvorschub FTV 2 / 230 V (Art.Nr.:53-2014)
- Untergestell BF 1 mit Spänewanne (Art.Nr.:56-1005)
Technische Daten Bernardo Fräsmaschine - Bohrmaschine KF 20 L Super
|
Bohrleistung in Stahl
|
13 mm
|
|
Stirnfräser max.
|
30 mm
|
|
Schaftfräser max.
|
16 mm
|
|
Ausladung
|
165 mm
|
|
Abstand Spindel / Tisch
|
95 - 285 mm
|
|
Spindeldrehzahl, stufenlos
|
100 - 2500 U/min
|
|
Spindelaufnahme
|
MK 3
|
|
Tischgröße
|
490 x 120 mm
|
|
Verfahrwege (x / y)
|
300 / 130 mm
|
|
Fräskopf schwenkbar
|
-45° bis +45°
|
|
Höhenverstellung Fräskopf
|
190 mm
|
|
T-Nutengröße
|
12 mm
|
|
Motor-Abgabeleistung S1 100%
|
0,50 kW / 230 V
|
|
Motor-Aufnahmeleistung S6 40%
|
0,75 kW / 230 V
|
|
Maschinenabmessung (B x T x H)
|
520 x 500 x 740 mm
|
|
Gewicht ca.
|
60 kg
|
