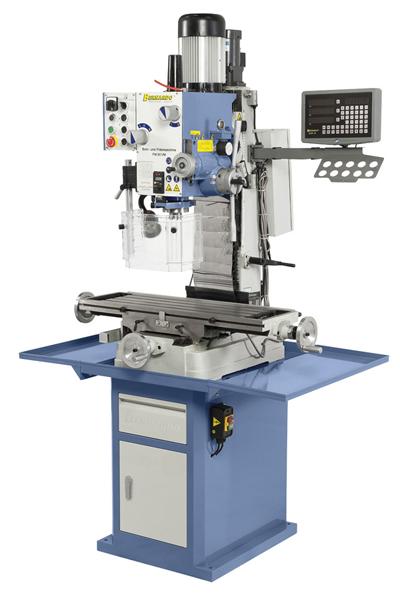

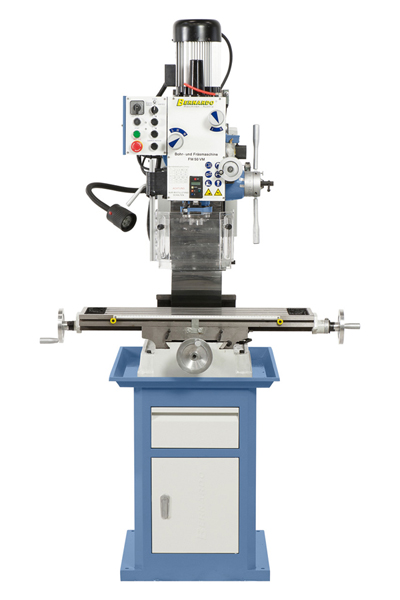

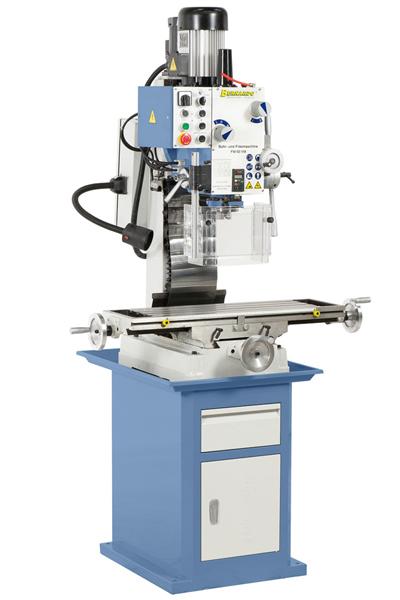

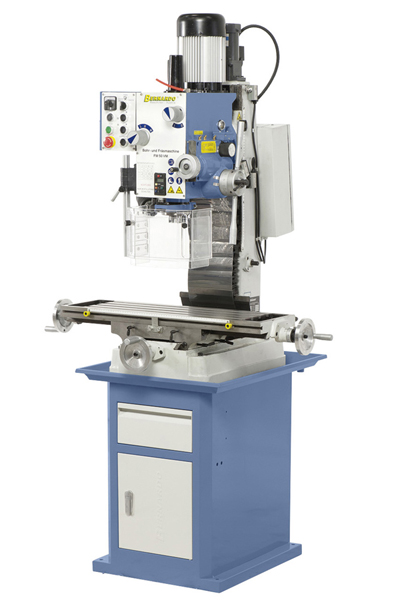

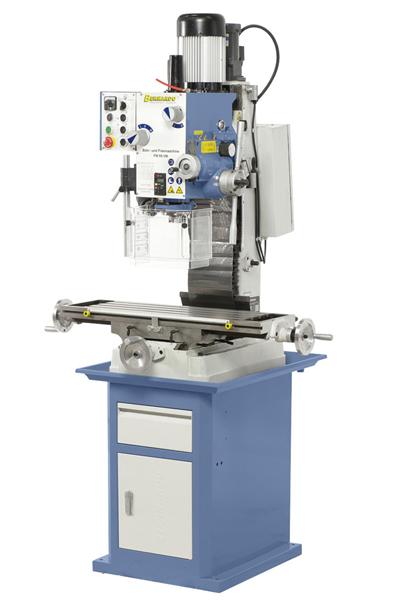

Die Bohr- und Fräsmaschine FM 50 VM - eine Weiterentwicklung der bewährten FM 45 V - bietet durch die motorische Höhenverstellung des Fräskopfes sowie der digitalen Pinolenhubanzeige einen hohen Bedienkomfort. Durch die kompakte Bauweise und dem großen Leistungsbereich ist dieses Modell optimal geeignet für Modellbauer, Handwerker und Reparaturwerkstätten.
Eigenschaften Bernardo Fräsmaschine-Bohrmaschine BF 50 VM
- Komfortable Höhenverstellung des Fräskopfes mittels Hubmotor
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden, ...
- Serienmäßig mit Digitalanzeige für die Pinolenzustellung
- Beidseitig schwenkbarer Fräskopf von -90° bis +90°
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Schwalbenschwanzführung für x- und y-Achse, nachstellbar über Keilleisten
- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Leistungsstarker 2-Stufen-Antriebsmotor aus Aluminium
- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
Lieferumfang Bernardo Fräsmaschine-Bohrmaschine BF 50 VM
- Automatischer Pinolenvorschub
- Anzugsspindel M 10 mit Adapter M 16
- Zahnkranzbohrfutter 1 - 16 mm mit Aufnahme MK 4
- Reduzierhülse MK 4/3, MK3/2
- Messerkopffräser 80 mm mit Aufnahme MK 4
- Gewindeschneideinrichtung
- Hubmotor für Fräskopf
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Höhenverstellbare Schutzabdeckung
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Lieferbares Sonderzubehör Bernardo Fräsmaschine-Bohrmaschine BF 50 VM
- Gewindeschneidapparat MK 4, M 3 - M 12 (Art.Nr.:24-1091)
- Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
- Fräser-Spannzangenfutter-Set ER 40, MK 4, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1007)
- Horizontal- u. Vertikalrundtisch HV 8 - 200 mm (Art.Nr.:27-1001)
- Halb-Universal-Teilkopf BS-0 (Art.Nr.:27-1045)
- Spannwerkzeugsortiment 58-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
- Zweiachs-Präzisions-Maschinenschraubstock PTS 100 (Art.Nr.:28-2033)
- Universal-Maschinenschraubstock UMS 100 (Art.Nr.:28-2043)
- Maschinenschraubstock KV 125 (Art.Nr.:28-2081)
- Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
- Kantentaster diam. 10 mm / 10 mm (Art.Nr.:32-1065)
- 2D-Präzisions-Zentriergerät (Art.Nr.:32-1070)
- 3-D-Universaltaster (Art.Nr.:32-1080)
- Konusbohrerkassette Satz B, MK 2/3, 14,5 - 30 mm, 9-tlg. (Art.Nr.:41-1051)
- Satz Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg (Art.Nr.:42-1016)
- Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
- Planfräser 75° - diam. 80 mm / B 27 mm (Art.Nr.:42-1085)
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm (Art.Nr.:26-1049)
- Universal-Kühlmitteleinrichtung mit Metallbehälter 11 Liter - 400 V (Art.Nr.:51-1000)
- Automatischer Frästischvorschub AL 500 D für x-Achse (Art.Nr.:53-1005)
- Untergestell Modell BF 3 Deluxe mit Spänewanne (Art.Nr.:56-1017)
- Untergestell Modell BF 6 Deluxe mit Kühlmittelwanne (Art.Nr.:56-1019)
Technische Daten Bernardo Fräsmaschine-Bohrmaschine BF 50 VM
|
Bohrleistung in Stahl
|
32 mm
|
|
Bohrleistung in Guss
|
40 mm
|
|
Ausladung
|
260 mm
|
|
Spindeldrehzahl
|
(12) 50 - 2520 U/min
|
|
Spindelaufnahme
|
MK 4
|
|
Pinolenhub
|
120 mm
|
|
Pinolenvorschub
|
(3) 0,12 / 0,19 / 0,26 mm/U
|
|
Tischgröße / T-Nutengröße
|
820 x 240 mm / 14 mm
|
|
Abstand Spindel / Tisch
|
120 - 410 mm
|
|
Verfahrweg (x / y)
|
540 / 190 mm
|
|
Fräskopf schwenkbar
|
-90° bis +90°
|
|
Höhenverstellung Fräskopf
|
290 mm
|
|
Hubmotor
|
90 W
|
|
Motor-Abgabeleistung S1 100%
|
1,1 / 1,5 kW (400 V)
|
|
Motor-Aufnahmeleistung S6 40%
|
1,5 / 2,2 kW (400 V)
|
|
Maschinenabmessung (B x T x H)*
|
1150 x 850 x 1450 mm
|
|
Gewicht ca.
|
310 kg
|
* ohne Untergestell
