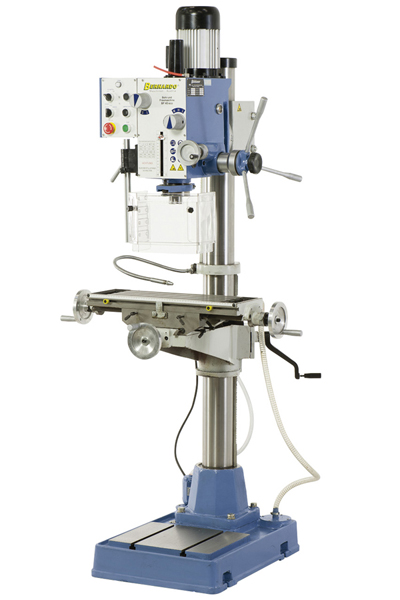

Die präzise Bohr- und Fräsmaschine BF 40 eco ist für Bohr-, Fräs- und Senkarbeiten bestens geeignet. Durch den dreh- und schwenkbaren Getriebekopf ist diese Maschine vielseitig einsetzbar beim Modellbauer, in Reparaturbetrieben sowie im Ausbildungsbereich.
Eigenschaften Bernardo Fräsmaschine - Bohrmaschine BF 40 eco
- Ergonomisch angebrachte Schalt- und Bedienelemente
- Rechts-und Linkslaufeinrichtung zum Gewindeschneiden
- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellung
- Vielseitige Anwendungsmöglichkeiten, Schlitzfräsen, Planfräsen, Ausspindeln,..

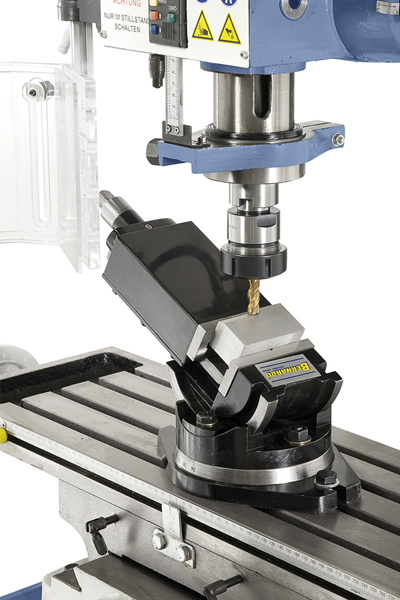

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.

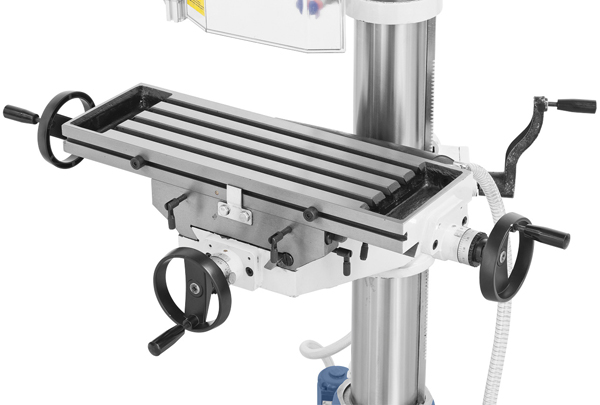

- Graugusstisch mit T-Nuten und umlaufender Kühlmittelrinne
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- Serienmäßig mit integrierter Kühlmittelpumpe im Maschinenfuß
- Spindel läuft in nachstellbaren Präzisionskugellagern
Lieferumfang Bernardo Fräsmaschine - Bohrmaschine BF 40 eco
- Schnellspannbohrfutter 1 - 16 mm / B 18
- Bohrfutterdorn MK 4 / B 18
- Reduzierhülse MK 4 / 3, MK 4 / 2
- Anzugspindel M 10 mit Adapter M 16
- Messerkopffräser 80 mm mit Aufnahme MK 4
- Gewindeschneideinrichtung
- Kühlmitteleinrichtung
- Höhenverstellbare Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Lieferbares Sonderzubehör Bernardo Fräsmaschine - Bohrmaschine BF 40 eco
- Reduzierhülse MK 4 / 2 (Art.Nr.:24-1024)
- Reduzierhülse MK 4 / 3 (Art.Nr.:24-1025)
- Gewindeschneidapparat Super M 5 - M 12 (Art.Nr.:24-1096)
- Fräser-Spannzangenfutter-Set ER 40, MK 4, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1007)
- Horizontal- u. Vertikalrundtisch HV 6 - 150 mm (Art.Nr.:27-1000)
- Halb-Universal-Teilkopf BS-0 (Art.Nr.:27-1045)
- Spannwerkzeugsortiment 52-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
- Industrie-Bohrmaschinenschraubstock BMI 125 (Art.Nr.:28-2016)
- Zweiachs-Präzisions-Maschinenschraubstock PTS 100 (Art.Nr.:28-2033)
- Maschinenschraubstock KV 125 (Art.Nr.:28-2081)
- Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
- Kantentaster 5-tlg. (Art.Nr.:32-1067)
- Parallelunterlagen-Satz 28-tlg. (Art.Nr.:35-1020)
- Satz Schaftfräser TiN-beschichtet, 6 - 25 mm, 10-tlg (Art.Nr.:42-1016)
- Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
- LED - Maschinenleuchte LED 2 / 24 V mit flexiblem Arm (Art.Nr.:52-1019)
- Maschinenschuh MS 80 (Art.Nr:.53-2000)
- Bernardo Bohrmilch DRILL, 1:20 verdünnbar, im 5 l Kanister (Art.Nr.:54-1200)
Technische Daten Bernardo Fräsmaschine - Bohrmaschine BF 40 eco
|
Bohrleistung in Stahl
|
32 mm
|
|
Bohrleistung in Guss
|
40 mm
|
|
Ausladung
|
255 mm
|
|
Spindeldrehzahl
|
(6) 95 - 1970 U/min
|
|
Spindelaufnahme
|
MK 4
|
|
Pinolenhub
|
120 mm
|
|
Tischgröße
|
585 x 190 mm
|
|
T-Nutengröße
|
14 mm
|
|
Abstand Spindel / Bodenplatte max.
|
1280 mm
|
|
Abstand Spindel / Tisch max.
|
760 mm
|
|
Verfahrweg (x / y)
|
380 / 170 mm
|
|
Höhenverstellung Fräskopf
|
470 mm
|
|
Säulendurchmesser
|
115 mm
|
|
Bodenplatte
|
405 x 310 mm
|
|
Motor-Abgabeleistung S1 100%
|
1,1 kW / 400 V
|
|
Motor-Aufnahmeleistung S6 40%
|
1,5 kW / 400 V
|
|
Maschinenabmessung (B x T x H)
|
945 x 820 x 2100 mm
|
|
Gewicht ca.
|
350 kg
|
