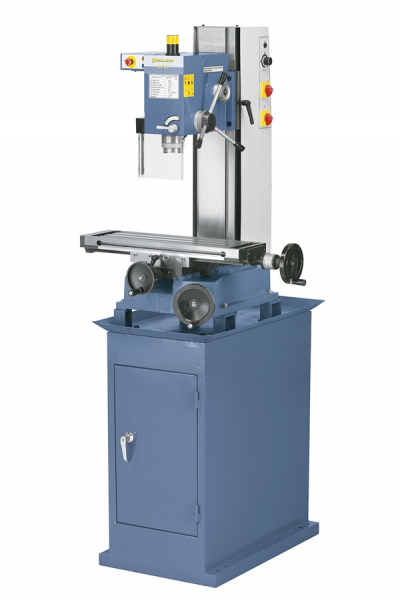

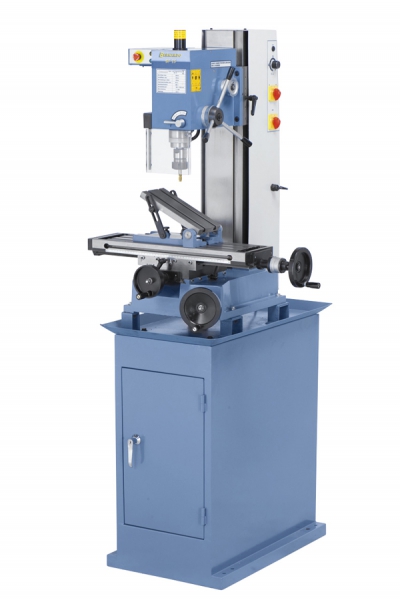

Das Modell BF 25 ist eine kostengünstige Bohr- und Fräsmaschine mit stufenloser Drehzahlregelung. Durch die schwere Graugusskonstruktion werden beste Fräsergebnisse erzielt.
Eigenschaften Bernardo Fräsmaschine - Bohrmaschine BF 25
- Komfortable Fräskopf-Höhenverstellung über Handrad an der Vorderseite

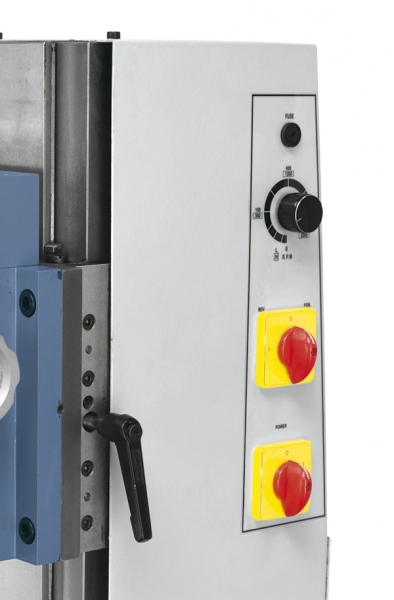

- Drehzahl kann stufenlos an das Werkstück angepasst werden
- Stabiler und vibrationsarmer Maschinenkörper aus Grauguss
- Schwalbenschwanzführung in allen Achsen, nachstellbar über Keilleisten
- Serienmäßig mit Rechts-Linkslauf, optimal zum Gewindeschneiden
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (≤ 0,015 mm)

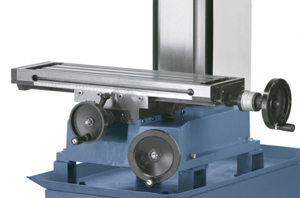

- Einzeln festklemmbare Führungen gewährleisten ein sauberes Fräsbild
- Alle Handräder mit positionierbaren Skalenringen zur Nullpunkteinstellung
Lieferumfang Bernardo Fräsmaschine - Bohrmaschine BF 25
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- 2 Stk. Nutensteine 12 mm
- Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör Bernardo Fräsmaschine - Bohrmaschine BF 25
- Fräser-Spannzangenfutter OZ-Set MK 3, 4 - 16 mm, 9-tlg. (Art.Nr.:18-1007)
- Fräser-Spannzangenfutter-Set ER 25, MK 3, 3 - 16 mm, 10-tlg. (Art.Nr.:26-1003A)
- Fräser-Spannzangenfutter-Set ER 32, MK 3, 3 - 20 mm, 13-tlg. (Art.Nr.:26-1004)
- Fräser-Spannzangenfutter-Set ER 40, MK 3, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1006)
- Gewindeschneidapparat MK 3, M 3 - M 12 (Art.Nr.:24-1090)
- Plan- und Ausdrehkopfset diam. 50 mm mit Aufnahme MK 3, inkl. Bohrstangen (Art.Nr.:25-1015)
- Horizontal- u. Vertikalrundtisch HV 4 Set (Art.Nr.:27-1025)
- Horizontal- u. Vertikalrundtisch RT 4 - 100 mm (Art.Nr.:27-1032)
- Schwenkbarer Winkeltisch 230 x 120 mm (Art.Nr.:27-1079)
- Spannwerkzeugsortiment 52-tlg., 12 mm, M 10 (Art.Nr.:28-1000)
- Präzisions-Maschinenschraubstock PS 75 (Art.Nr.:28-2026)
- Zweiachs-Präzisions-Maschinenschraubstock PTS 75 (Art.Nr.:28-2032)
- Schnellspannschraubstock SP 80 (Art.Nr.:28-2046)
- Kantentaster mit Leuchtanzeige SOE 20 S diam. 20 mm / L 120 (Art.Nr.:32-1060)
- Kantentasterset 5-tlg. (Art.Nr.:32-1067)
- 1-Achs-Positionsanzeige POSITRON P2 - 600 mm (zur Selbstmontage) (Art.Nr.:37-1050)
- Schaft-Schruppfräser HSS, 6 - 20 mm, 7-tlg. (Art.Nr.:42-1010)
- Satz Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg. (Art.Nr.:42-1016)
- Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
- Wendeschneidplattenfräser 30 mm, MK 3 (Art.Nr.:42-1026)
- Wendeschneidplatte (2 Stk.) für 42-1026 (Art.Nr.:42-1028)
- Hochleistungs-Plan-und Eckfräser diam. 50 mm (Art.Nr.:42-2051)
- Kombi-Aufsteckfräsdorn MK 3 / 22 mm (Art.Nr.:26-1044)
- Frästischvorschub (Art.Nr.:53-1007)
- Untergestell BF 4 (Art.Nr.:56-1025)
Technische Daten Bernardo Fräsmaschine - Bohrmaschine BF 25
|
Bohrleistung in Stahl
|
20 mm
|
|
Stirnfräser max.
|
50 mm
|
|
Schaftfräser max.
|
20 mm
|
|
Gewindeschneiden max.
|
M 12
|
|
Ausladung
|
230 mm
|
|
Abstand Spindel / Tisch
|
0 - 400 mm
|
|
Pinolenhub
|
85 mm
|
|
Spindeldrehzahl, stufenlos
|
L= 100 - 1000 U/min
H= 100 - 2000 U/min
|
|
Spindelaufnahme
|
MK 3
|
|
Tischgröße / T-Nutengröße
|
550 x 160 mm / 12 mm
|
|
Verfahrwege (x / y)
|
400 / 150 mm
|
|
Höhenverstellung Fräskopf
|
400 mm
|
|
Motor-Abgabeleistung S1 100%
|
0,60 kW / 230 V
|
|
Motor-Aufnahmeleistung S6 40%
|
0,90 kW / 230 V
|
|
Maschinenabmessung (B x T x H)*
|
770 x 760 x 970 mm
|
|
Gewicht ca.
|
160 kg
|
* ohne Untergestell
