Die Bohr- und Fräsmaschine BF 25 Super besticht durch ihren hohen Verarbeitungsgrad sowie einigen interessanten Innovationen (u. a. Gleichstromantrieb, Bedienung über Folientastatur). Ihren Einsatzbereich findet diese Maschine beim professionellen Anwender, im Modellbau, aber auch im Ausbildungsbereich wird sie sehr gerne eingesetzt.
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Stufenlos regelbare Drehzahl, einstellbar über Folientastatur
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Komfortable Fräskopf-Höhenverstellung über Handrad an der Vorderseite
- Serienmäßig mit Gewindeschneideinrichtung, Rechts- und Linkslauf
- Präzise Pinolenzustellung beim Fräsen mittels Handrad
- Vielseitig einsetzbar, z.B. Planfräsen, Gewindebohren, Nutfräsen,...
Lieferumfang Bernardo Fräsmaschine - Bohrmaschine BF 25 Super
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör Bernardo Fräsmaschine - Bohrmaschine BF 25 Super
- Fräser-Spannzangenfutter-Set ER 25, MK 3, 3 - 16 mm, 10-tlg. (Art.Nr.:26-1003A)
- Fräser-Spannzangenfutter-Set ER 32, MK 3, 3 - 20 mm, 13-tlg. (Art.Nr.:26-1004)
- Fräser-Spannzangenfutter-Set ER 40, MK 3, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1006)
- Gewindeschneidapparat MK 3, M 3 - M 12 (Art.Nr.:24-1090)
- Plan- und Ausdrehkopfset diam. 50 mm mit Aufnahme MK 3, inkl. Bohrstangen (Art.Nr.:25-1015)
- Kombi-AUfsteckfräsdorn MK 3 / 22 mm (Art.Nr.:26-1044)
- Horizontal- u. Vertikalrundtisch HV 4 Set (Art.Nr.:27-1025)
- Horizontal- u. Vertikalrundtisch RT 4 - 100 mm (Art.Nr.:27-1032)

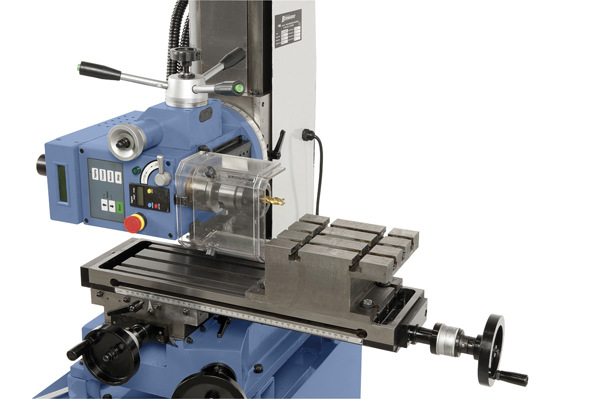

- Würfeltisch f. Horizontalfräsarbeiten (Art.Nr.:27-1075)
- Spannwerkzeugsortiment 58-tlg., 12 mm, M 10 (Art.Nr.:28-1000)
- Präzisions-Maschinenschraubstock PS 100 (Art.Nr.:28-2027)
- Dreiachs-Präzisionsgelenkschraubstock PGS 50 (Art.Nr.:28-2041)
- Maschinenschraubstock KV 100 (Art.Nr.:28-2080)
- Weitspann-Maschinenschraubstock FJ 100 (Art.Nr.:28-2085)
- Kantentaster mit Leuchtanzeige SOE 20 S diam. 20 mm / L 120 (Art.Nr.:32-1060)
- Kantentasterset 5-tlg. (Art.Nr.:32-1067)
- 1-Achs-Positionsanzeige POSITRON P2 - 600 mm (zur Selbstmontage) (Art.Nr.:37-1050)
- Satz Schaftfräser TiN-beschichtet, 6 - 25 mm, 10-tlg (Art.Nr.:42-1016)
- Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
- Wendeplattenfräser 30 mm, MK 3 (Art.Nr.:42-1026)
- Wendeschneidplatte (2 Stk.) für 42-1026 (Art.Nr.:42-1028)
- Hochleistungs-Plan-und Eckfräser diam. 50 mm (Art.Nr.:42-2051)

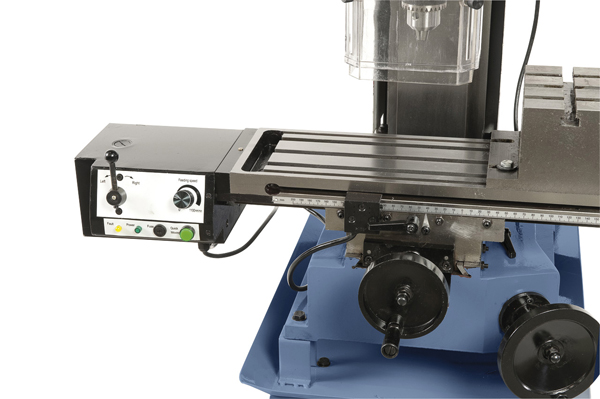

- Frästischvorschub AF 2 für x-Achse (Art.Nr.:53-1007)

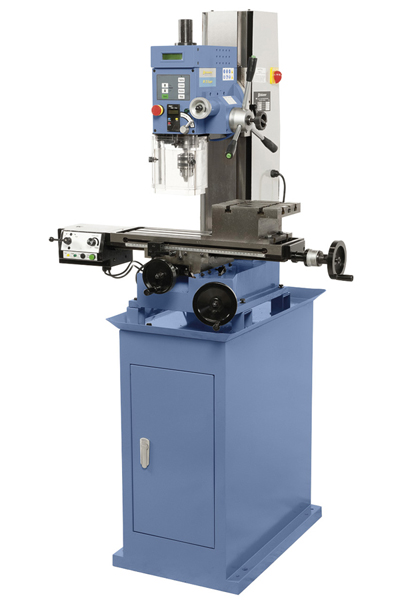

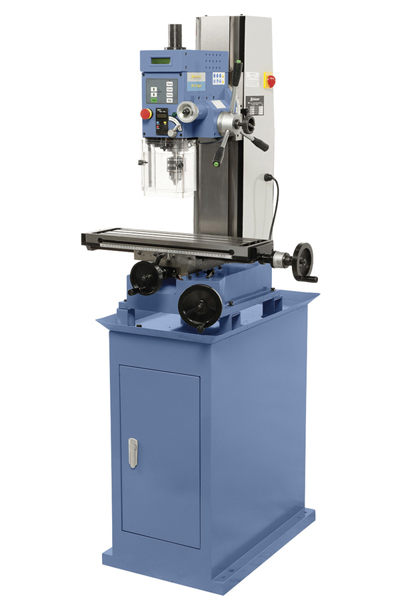

- Untergestell BF 4 (Art.Nr.:56-1025)
Technische Daten Bernardo Fräsmaschine - Bohrmaschine BF 25 Super
|
Bohrleistung in Stahl
|
25 mm
|
|
Stirnfräser max.
|
63 mm
|
|
Schaftfräser max.
|
25 mm
|
|
Gewindeschneiden max.
|
M 12
|
|
Ausladung
|
230 mm
|
|
Abstand Spindel / Tisch
|
25 - 415 mm
|
|
Pinolenhub
|
70 mm
|
|
Spindeldrehzahl, stufenlos
|
100 - 1750 U/min
|
|
Spindelaufnahme
|
MK 3
|
|
Tischgröße
|
550 x 160 mm
|
|
Verfahrwege (x / y)
|
400 / 140 mm
|
|
Fräskopf schwenkbar
|
90° R / 30° L
|
|
Höhenverstellung Fräskopf
|
390 mm
|
|
T-Nutengröße
|
12 mm
|
|
Motor-Abgabeleistung S1 100%
|
1,0 kW / 230 V
|
|
Motor-Aufnahmeleistung S6 40%
|
1,3 kW / 230 V
|
|
Maschinenabmessung (B x T x H)*
|
750 x 670 x 980 mm
|
|
Gewicht ca.
|
165 kg
|
* ohne Untergestell
