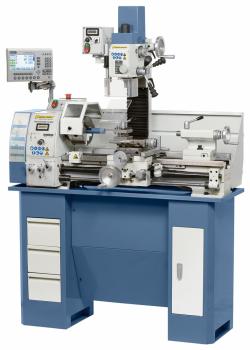

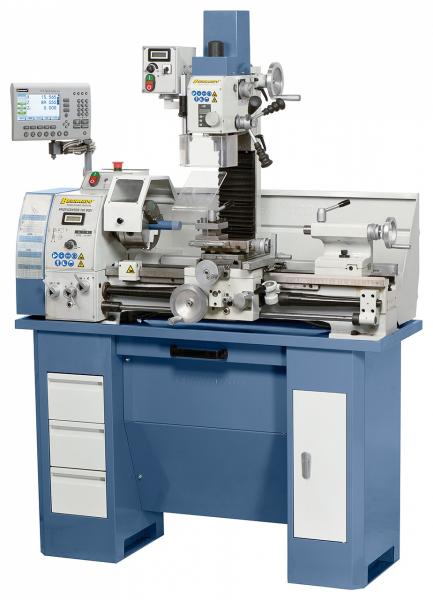

Unser Topmodell Proficenter 700 BQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine. Zur Reduzierung der Fertigungszeiten ist dieses Modell mit einer 2-Achs-Positionsanzeige ausgestattet.
Eigenschaften Bernardo Bearbeitungszentrum Proficenter 700 BQV inkl. 2-Achs-Digitalanzeige
- Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück

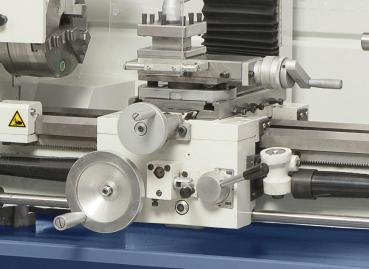

- Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
- Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
- Nach den strengen Vorgaben des Bernardo-Standards gefertigt
- Erweiterter Einsatzbereich durch den schwenkbaren Fräskopf

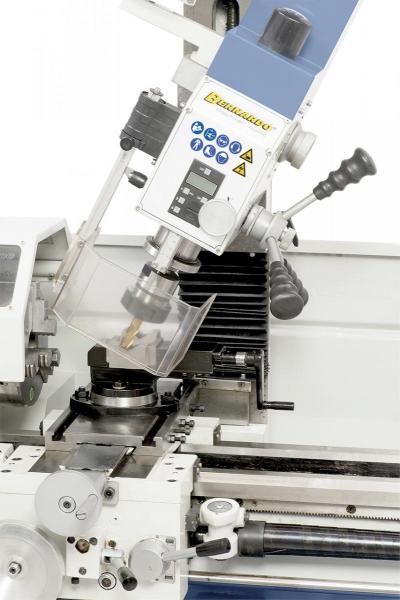

- Fräsaufsatz mit Digitalanzeige für den Pinolenhub und Drehzahl
- Oberschlitten in x-Achsenrichtung verschiebbar
- Serienmäßig mit Rechts-Linkslauf der Frässpindel
- Präzise Pinolenzustellung beim Fräsen mittels Handrad
- Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
Lieferumfang Bernardo Bearbeitungszentrum Proficenter 700 BQV inkl. 2-Achs-Digitalanzeige
- 3-Backenfutter DK11-160 mm
- Futterflansch 160 mm
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Anzugsspindel M 10
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Futterschutz
- Leitspindelabdeckung
- Spänerückwand
- Bedienwerkzeug
Lieferbares Sonderzubehör Bernardo Bearbeitungszentrum Proficenter 700 BQV inkl. 2-Achs-Digitalanzeige
- Aufspannscheibe diam. 240 mm (Art. Nr.: 03-1789)
- Flansch 160 mm f. Planscheibe K72 / 160 mm (Art. Nr.: 03-1797)
- Flansch 160 mm f. Backenfutter DK 11 / DK 12 / P03 / P04 / 160 mm (Art. Nr.: 03-1799)
- Feststehende Lünette (Art. Nr.: 03-1800)
- Mitlaufende Lünette (Art. Nr.: 03-1805)
- Bernardo Standard-4-Backenfutter DK12, DIN 6350, DK12-160, Gussausführung (Art. Nr.: 21-0803)
- Weiche Monoblockbacken DSJ-DK12-160 (Art. Nr.: 21-0866)
- Weiche Monoblockbacken DSJ-DK11-160 (Art. Nr.: 21-0853)
- Bernardo - Planscheibe K72 nach DIN 6350 K72 – 160 (Art. Nr.: 21-5003)
- Mitlaufende Körnerspitze PC - MK 3 (Art. Nr.: 22-1002)

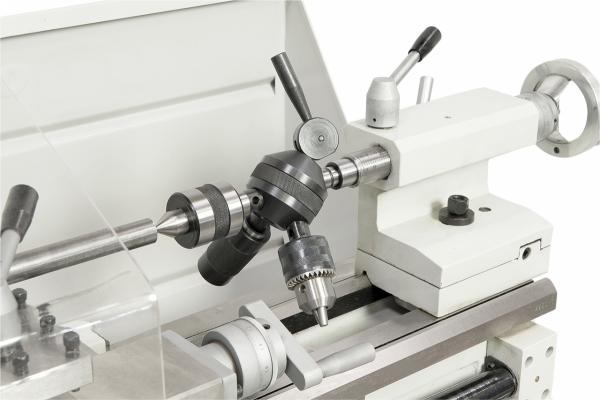

- Revolverkopf MK 2 mit 3 Stationen, inkl. Einsätze (Art. Nr.: 22-1068)
- Revolverkopf MK 2 mit 4 Stationen, inkl. Einsätze (Art. Nr.: 22-1069)
- Revolverkopf MK 3 mit 6 Stationen (Art. Nr.: 22-1071)
- Einsätze für Revolverkopf MK 3 (Art. Nr.: 22-1076)

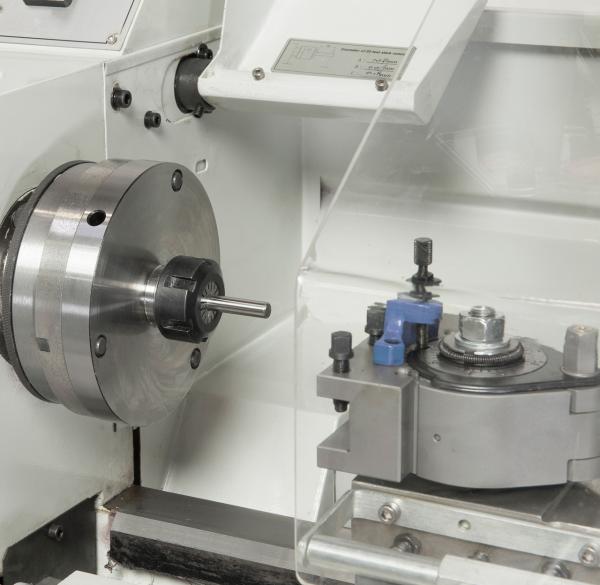

- Spannzangenfutter ER 25 - D 100 (Art. Nr.: 22-1084)
- Spannzangenset ER 25, 2 - 16 mm, 15-tlg. (Art. Nr.: 26-1022)
- Schnellwechselstahlhalterset System Multifix Größe A, inkl. 4 gerader Einsätze (Art. Nr.: 23-1000)
- Werksmontage Schnellwechselhalter ** (Art. Nr.: 23-1092)
- Schnellwechselstahlhalterset Modell Bernardo Gr. 2, inkl. 4 Einsätze (Art. Nr.: 23-1056)
- Wechselhalter mit geradem Einsatz für Größe 2 (Art. Nr.: 23-1059)
- Reduzierhülse MK 3 / 2 (Art. Nr.: 24-1022)
- Schnellspannbohrfutter 1 - 16 mm / B 16 (Art. Nr.: 24-1082)
- Gewindeschneidapparat SUPER M 5 - M 12 (Art. Nr.: 24-1096)
- Fräser-Spannzangenfutter-Set ER 40, MK 2, 3 - 25 mm, 16-tlg. (Art. Nr.: 26-1005)
- Präzisions-Maschinenschraubstock PS 50 (Art. Nr.: 28-2025)
- Schnellspannschraubstock SP 55 (Art. Nr.: 28-2045)
- Kantentaster mit Leuchtanzeige MK 2 / L 160 (Art. Nr.: 32-1062)
- Satz Schaftfräser TIN-beschichtet, 3 - 20 mm, 20-tlg. (Art. Nr.: 42-1020)
- HSS-Drehmeisselsatz, 12 mm, 8-tlg. (Art. Nr.: 44-1025)
- Drehmeisselsatz mit HM-Wendeschneidplatten, 12 mm, 5-tlg. (Art. Nr.: 44-2021)
- Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 4-tlg. inkl. Bohrstange (Art. Nr.: 44-2031)
- Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 6-tlg. inkl. Bohrstange (Art. Nr.: 44-2052)
- Drehmeisselsatz mit HM-Wendeschneidplatten, 12 mm, 9-tlg., Satz C (Art. Nr.: 44-3084)
- Universal-Kühlmitteleinrichtung mit Plastikbehälter 10 Liter - 230 V (Art. Nr.: 51-1003)
- Universal-Kühlmittelkonzentrat RK 12, 5 Liter Kanister (Art. Nr.: 54-1206)
- Untergestell D6 (Art. Nr.: 56-1061)
- Untergestell D6 Deluxe (Art. Nr.: 56-1062)
- Untergestell D8 Deluxe (Art. Nr.: 56-1064)
Technische Daten Bernardo Bearbeitungszentrum Proficenter 700 BQV inkl. 2-Achs-Digitalanzeige
Drehmaschine
|
|
Spitzenweite
|
700 mm
|
Spitzenhöhe
|
150 mm
|
Umlaufdurchmesser über Bett
|
280 mm
|
Spindelbohrung
|
38 mm
|
Aufnahme in der Spindelbohrung
|
MK 5
|
Drehzahlbereich, stufenlos
|
50 - 1000 / 100 - 1800 U/min
|
Bereich Längsvorschübe
|
(14) 0,07 - 0,65 mm/U
|
Bereich Planvorschübe
|
(11) 0,03 - 0,12 mm/U
|
Metrische Gewinde
|
(18) 0,2 - 3,5 mm
|
Zollgewinde
|
(21) 8 - 56 Gg/1“
|
Pinolenweg
|
85 mm
|
Pinolenaufnahme
|
MK 3
|
T-Nutengröße im Planschlitten
|
12 mm
|
Motor-Abgabeleistung S1 100%
|
1,1 kW / 230 V
|
Motor-Aufnahmeleistung S6 40%
|
1,5 kW / 230 V
|
Fräsaufsatz
|
|
Bohrleistung max.
|
20 mm
|
Stirnfräser max.
|
63 mm
|
Schaftfräser max.
|
20 mm
|
Ausladung
|
170 mm
|
Spindeldrehzahl, stufenlos
|
50 - 2250 U/min
|
Spindelaufnahme
|
MK 2
|
Fräskopf schwenkbar
|
-90° bis +90°
|
Höhenverstellung Fräskopf
|
260 mm
|
Motor-Abgabeleistung S1 100%
|
0,60 kW / 230 V
|
Motor-Aufnahmeleistung S6 40%
|
0,90 kW / 230 V
|
Maschinenabmessung (B x T x H)*
|
1380 x 640 x 1020 mm
|
Gesamtgewicht ca.
|
298 kg
|
* ohne Untergestell
