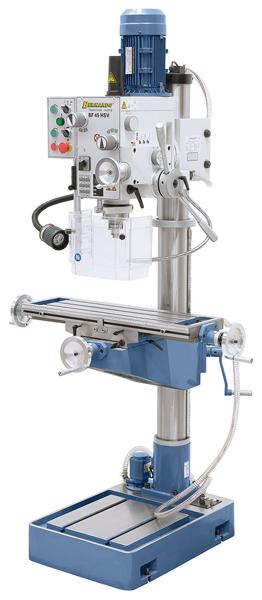

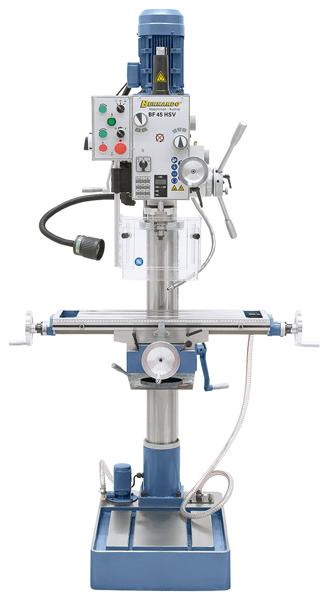

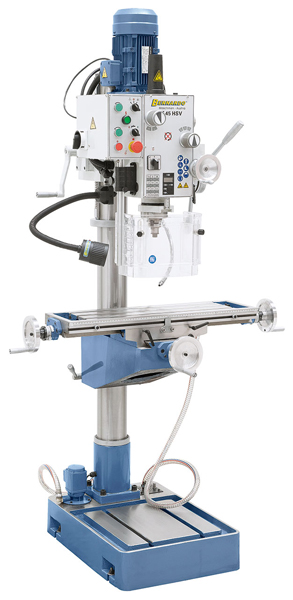

Die präzise Bohr- und Fräsmaschine der BF 45 HS ist für Bohr-, Fräs- und Senkarbeiten bestens geeignet. Durch den Pinolenvorschub, dreh- und schwenkbaren Getriebekopf ist diese Maschine vielseitig einsetzbar.
Eigenschaften Bernardo Bohr- und Fräsmaschine der BF 45 HS
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- Serienmäßig mit digitaler Pinolenhubanzeige und LED-Arbeitsleuchte ausgestattet
- Einfacher und schneller Drehzahlwechsel mittels Schalthebel
- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
Lieferumfang Bernardo Bohr- und Fräsmaschine der BF 45 HS
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Automatischer Pinolenvorschub
- Höhenverstellbare Schutzabdeckung
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Längsmeßskala
- Bedienwerkzeug
Technische Daten Bernardo Bohr- und Fräsmaschine der BF 45 HS
|
Bohrleistung in Stahl
|
32 mm
|
|
Bohrleistung in Guss
|
40 mm
|
|
Messerkopffräser max.
|
80 mm
|
|
Ausladung
|
280 mm
|
|
Spindeldrehzahl
|
(12) 75 – 3200 U/min
|
|
Spindelaufnahme
|
MK 4
|
|
Pinolenhub
|
120 mm
|
|
Pinolenvorschub
|
(3) 0,10 / 0,18 / 0,26 mm/U
|
|
Tischgröße
|
730 x 210 mm
|
|
T-Nutengröße
|
14 mm
|
|
Abstand Spindel / Tisch max.
|
640 mm
|
|
Abstand Spindel / Bodenplatte max.
|
1190 mm
|
|
Verfahrweg (x / y)
|
495 / 200 mm
|
|
Fräskopf schwenkbar
|
-90° bis +90°
|
|
Höhenverstellung Fräskopf
|
260 mm
|
|
Säulendurchmesser
|
115 mm
|
|
Arbeitsfläche Bodenplatte
|
365 x 375 mm
|
|
Motor-Abgabeleistung S1 100%
|
1,1 / 1,5 kW (400 V)
|
|
Motor-Aufnahmeleistung S6 40%
|
1,5 / 2,2 kW (400 V)
|
|
Maschinenabmessung (B x T X H)
|
1070 x 800 x 2060 mm
|
|
Gewicht ca.
|
362 kg
|
